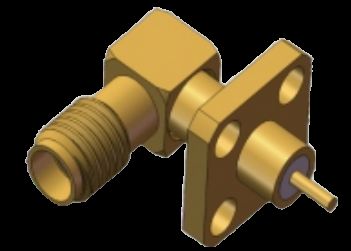

RA SSMA Jack/Female RF Coax Microstrip Connector 4 Hole Flange Mount สูงสุดถึง 18GHz
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | เครื่องเชื่อม SSMA หญิง | แบบอย่าง: | SSMA-KWFD1 |
|---|---|---|---|
| ช่วงความถี่: | 0.3MHz-18GHz | ความต้านทาน: | 50Ω |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: | 250V | สวพ: | 750V |
| ความต้านทานของฉนวน: | ≥5000MΩ | วิธีเมานต์: | ตัวยึดหน้าแปลน 4 รู |
| ตัวนำศูนย์: | โลหะผสมทองแดง, ชุบทอง | ตัวนำด้านนอก: | โลหะผสมทองแดง, ชุบทอง |
| สกรู: | 10-36UNS-2 | ฉนวน: | ไฟเบอร์ |
| ตัวอย่าง: | ในสต็อกมีจำหน่าย | ||
| เน้น: | เครื่องเชื่อม RF 18GHz,ขั้วต่อ RF ไมโครสตริป,ขั้วต่อ RF ติดตั้งแบบหน้าแปลน 4 รู |
||
คอนเนคเตอร์ RF แบบไมโครสตริป SSMA / Mini SMA แบบเข้ามุม 4 รู ติดตั้งหน้าแปลน สูงสุด 18GHz
ข้อมูลจำเพาะผลิตภัณฑ์
| รายการ | ค่า |
|---|---|
| ชื่อผลิตภัณฑ์ | คอนเนคเตอร์ไมโครสตริป SSMA ตัวเมีย แบบเข้ามุม |
| รุ่น | SSMA-KWFD1 |
| ช่วงความถี่ | 0.3MHz-18GHz |
| อิมพีแดนซ์ | 50Ω |
| แรงดันไฟฟ้าที่กำหนด | 250v |
| แรงดันไฟฟ้าทดสอบ | 750V |
| ความต้านทานฉนวน | ≥5000MΩ |
| ตัวนำกลาง | โลหะผสมทองแดง, ชุบทอง |
| ตัวนำนอก | โลหะผสมทองแดง, ชุบทอง |
| วิธีการติดตั้ง | ติดตั้งหน้าแปลน 4 รู |
| ฉนวน | PTFE |
| ตัวอย่าง | มีในสต็อก, พร้อมจำหน่าย |
ภาพรวมผลิตภัณฑ์
คอนเนคเตอร์ RF SSMA แบบเข้ามุมเป็นเวอร์ชันขนาดกะทัดรัดของอินเทอร์เฟซ SMA ซึ่งมีขนาดประมาณ 70% ของคอนเนคเตอร์ SMA แบบดั้งเดิม คอนเนคเตอร์เหล่านี้มีคุณสมบัติดังนี้:
- ขนาดกะทัดรัดพร้อมแบนด์วิดท์ความถี่กว้าง
- ประสิทธิภาพทางกลและทางไฟฟ้าที่เหนือกว่า
- ความน่าเชื่อถือสูงในการใช้งานที่ต้องการ
- การเชื่อมต่อแบบเกลียว (10-36UNF-2)
- อิมพีแดนซ์ลักษณะเฉพาะ 50Ω
- การทำงานที่ความถี่สูงสุด 30GHz
ขนาดอินเทอร์เฟซ
ขนาดคอนเนคเตอร์ RF SSMA แบบเข้ามุม 4 รู ติดตั้งหน้าแปลน SSMA
ขนาดโครงร่างสำหรับรุ่น SSMA-KWFD1 (หน่วย: มม.).
รุ่นคอนเนคเตอร์ RF SSMA แบบเข้ามุม ติดตั้งหน้าแปลน 4 รู อื่นๆ:
การใช้งาน
เหมาะสำหรับการส่งสัญญาณไมโครเวฟความแม่นยำสูงใน:
- ระบบสื่อสารไมโครเวฟ
- อุปกรณ์วัด
- การใช้งานด้านการบินและอวกาศ
- ระบบเรดาร์
- สาขาอิเล็กทรอนิกส์
การบรรจุและจัดส่ง
การบรรจุ: คอนเนคเตอร์ RF SSMA แบบเข้ามุม ติดตั้งหน้าแปลน 4 รู แต่ละชิ้นได้รับการบรรจุอย่างระมัดระวังในกล่องป้องกันเพื่อให้แน่ใจว่าการขนส่งปลอดภัย
การจัดส่ง: เราใช้บริการจัดส่งที่เชื่อถือได้พร้อมหมายเลขติดตามสำหรับการจัดส่งทั้งหมด
หมายเหตุ: สำหรับรุ่นคอนเนคเตอร์แบบเข้ามุม ติดตั้งหน้าแปลนที่คล้ายกันอื่นๆ โปรดตรวจสอบ แคตตาล็อกของเรา. แม้ว่าบางรุ่นจะมีในสต็อก แต่ทั้งหมดสามารถผลิตได้อย่างรวดเร็วเพื่อตอบสนองความต้องการของลูกค้า
