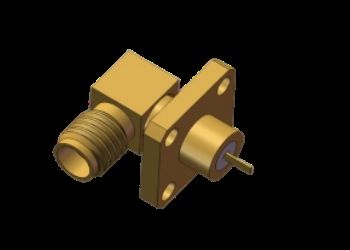

ขั้วต่อ RF Coaxial SSMA Jack ตัวเมีย มุมฉาก แบบ 4 รู ติดตั้งหน้าแปลน พร้อมแผ่นเรียบ Microstrip สำหรับโทรคมนาคม
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ขั้วต่อ SSMA RF | สไตล์: | มุมฉาก |
|---|---|---|---|
| แบบอย่าง: | SSMA-KWFD18 | ช่วงความถี่: | 0.3MHz-18GHz |
| ความต้านทาน: | 50Ω | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: | 250V |
| สวพ: | 750V | ความต้านทานของฉนวน: | ≥5000MΩ |
| ตัวนำศูนย์: | โลหะผสมทองแดง, ชุบทอง | ตัวนำด้านนอก: | โลหะผสมทองแดง, ชุบทอง |
| วิธีเมานต์: | ตัวยึดหน้าแปลน 4 รู | ไมโครสตริปแบบแบน: | ขนาดแบน 0.2×φ0.88 |
| สกรู: | 10-36UNS-2 | ฉนวน: | ไฟเบอร์ |
| แอปพลิเคชัน: | ดาวเทียม โทรคมนาคม อิเล็กทรอนิกส์ | ||
| เน้น: | ขั้วต่อ RF แบบไมโครสตริปแบน,ขั้วต่อโคแอกเซียล RF SSMA แจ็ค,ขั้วต่อ RF ติดตั้งแบบหน้าแปลน 4 รู |
||
คอนเน็กเตอร์ RF แบบโคแอกเชียล SSMA / Mini SMA แบบเข้ามุมพร้อมหน้าแปลน 4 รู สำหรับไมโครสตริป หน้าแบน สูงสุด 18GHz
ข้อมูลจำเพาะผลิตภัณฑ์
| รายการ | ค่า |
|---|---|
| ชื่อผลิตภัณฑ์ | คอนเน็กเตอร์ไมโครสตริป หน้าแบน SSMA ตัวเมีย แบบเข้ามุม |
| รุ่น | SSMA-KWFD18 |
| ช่วงความถี่ | 0.3MHz-18GHz |
| อิมพีแดนซ์ | 50Ω |
| แรงดันไฟฟ้าที่กำหนด | 250v |
| แรงดันไฟฟ้าทดสอบ | 750V |
| ความต้านทานฉนวน | ≥5000MΩ |
| ตัวนำกลาง | โลหะผสมทองแดง ชุบทอง |
| ตัวนำนอก | โลหะผสมทองแดง ชุบทอง |
| วิธีการติดตั้ง | ติดตั้งหน้าแปลน 4 รู |
| ฉนวน | PTFE |
| ตัวอย่าง | มีในสต็อก พร้อมจำหน่าย |
ภาพรวมผลิตภัณฑ์
คอนเน็กเตอร์ RF SSMA แบบเข้ามุมเป็นเวอร์ชันขนาดกะทัดรัดของมาตรฐานอินเทอร์เฟซ SMA มีขนาดประมาณ 70% ของคอนเน็กเตอร์ SMA แบบดั้งเดิม คอนเน็กเตอร์เหล่านี้มีคุณสมบัติดังนี้:
- ขนาดกะทัดรัดพร้อมแบนด์วิดท์ความถี่กว้าง
- ประสิทธิภาพทางกลและทางไฟฟ้าที่เหนือกว่า
- ความน่าเชื่อถือสูงในการใช้งานที่ต้องการ
- การเชื่อมต่อแบบเกลียว (10-36UNF-2)
- อิมพีแดนซ์ลักษณะเฉพาะ 50Ω
- การทำงานที่ความถี่สูงสุด 30GHz
ขนาดอินเทอร์เฟซ
คอนเน็กเตอร์ RF SSMA แบบเข้ามุมพร้อมหน้าแปลน 4 รู สำหรับไมโครสตริป SSMA-KWFD18 (หน่วย: มม.).
รุ่นอื่นๆ ของคอนเน็กเตอร์ RF SSMA แบบเข้ามุมพร้อมหน้าแปลน 4 รู สแตนเลส: SSMA-KWFD61G
การใช้งาน
เหมาะสำหรับการส่งสัญญาณไมโครเวฟความแม่นยำสูงใน:
- ระบบสื่อสารไมโครเวฟ
- อุปกรณ์วัด
- การใช้งานด้านการบินและอวกาศ
- ระบบเรดาร์
- สาขาอิเล็กทรอนิกส์
บรรจุภัณฑ์และการจัดส่ง
บรรจุภัณฑ์: คอนเน็กเตอร์ RF SSMA แบบเข้ามุมพร้อมหน้าแปลน 4 รู แต่ละชิ้นได้รับการบรรจุอย่างระมัดระวังในกล่องป้องกันเพื่อให้แน่ใจว่าการขนส่งปลอดภัย
การจัดส่ง: เราใช้บริการจัดส่งที่เชื่อถือได้พร้อมหมายเลขติดตามสำหรับการจัดส่งทั้งหมด
การจัดส่ง: เราใช้บริการจัดส่งที่เชื่อถือได้พร้อมหมายเลขติดตามสำหรับการจัดส่งทั้งหมด
หมายเหตุ: สำหรับรุ่นคอนเน็กเตอร์แบบเข้ามุมพร้อมหน้าแปลนที่คล้ายกันอื่นๆ โปรดตรวจสอบ แคตตาล็อกของเรา. แม้ว่าบางรุ่นจะมีในสต็อก แต่ทุกรุ่นสามารถผลิตได้อย่างรวดเร็วเพื่อตอบสนองความต้องการของลูกค้า
