ส่วนหัวพินเดี่ยว RF 50 โอห์ม แบบสุญญากาศ Glass To Metal Seal M2014-16-JH
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| Plating: | Gold Plated | Certificate: | ROHS ISO-9001-2015 |
|---|---|---|---|
| Material: | Kovar 4J29 | Pin: | Single pin |
| Glass: | 7052,7070, DM308 | Hermecity: | <1.01325 X 10E-08 std.cc/s |
| Package: | Glass to metal seals | Shape: | sintering glass to kovar metal seal |
| ชื่อแบรนด์: | ELT(Elite) | Size: | can be customized according to your requirement |
| เน้น: | ส่วนหัวพินเดี่ยว Glass To Metal Seal,Glass To Metal Seal 50 โอห์ม,ส่วนหัวพินเดี่ยวแบบสุญญากาศ |
||

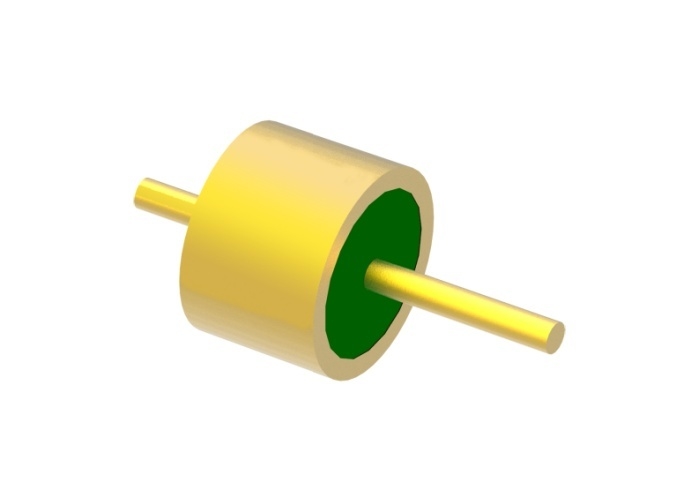

Single Pin 50Ohm RF Hermetic Glass To Metal Seal with Gold Wire Bonding Surface
ข้อมูลจำเพาะของซีลแก้วโลหะแบบสุญญากาศ RF/DC Feedthroughs:
| ชื่อผลิตภัณฑ์ | ซีลแก้วโลหะแบบสุญญากาศ |
| อิมพีแดนซ์ | 50Ohm RF |
| ประเภท | 1 พิน |
| แถว | 1 แถว |
| สี | เคลือบทอง |
| วัสดุตัวเรือนและพิน | Kovar 4J29 |
|
วัสดุแก้ว
สีแก้ว
|
7050 หรือ 7070 หรือ DM308
สีเขียวหรือสีขาว
|
| ช่วงความถี่ | DC-18GHz |
| VSWR | 1.35 |
| แรงดันไฟฟ้าที่ทนได้ | ≥500V |
|
ความสุญญากาศ อัตราการรั่วไหล |
< 1.01325 X 10-3 Pa*cm3/s |
| ความต้านทานฉนวน | ≥2000MΩ |
| อุณหภูมิในการทำงาน | -65℃~+260℃ |
คุณสมบัติ:
-ขนาดเล็ก
-น้ำหนักเบา
-สุญญากาศ
การออกแบบมาตรฐานและแบบกำหนดเองให้เลือกคุณภาพคงที่และความน่าเชื่อถือสูง
-ตัวนำภายใน: การเชื่อมต่อสายทอง, การบัดกรี และวิธีการจับคู่ให้เลือก
การใช้งาน:
การใช้งานที่หลากหลายของแพ็คเกจอิเล็กทรอนิกส์, การตอบโต้ทางอิเล็กทรอนิกส์, ดาวเทียม, ขีปนาวุธ, เรดาร์ และอื่นๆ ในด้านการทหาร, การบิน, การบินและอวกาศ และยานยนต์ สามารถใช้กับ SMA, ผลิตภัณฑ์คลื่นมิลลิเมตรได้
ข้อดี:
-เกรดทหารเคลือบทอง 1.27um
-การควบคุมความคลาดเคลื่อนที่เข้มงวด-
การออกแบบมาตรฐานและแบบกำหนดเองให้เลือก-ผลิตภัณฑ์และบริการที่มีประสิทธิภาพสูง
-มีสต็อกจำนวนมากสำหรับขนาดมาตรฐาน-จัดส่งรวดเร็วสำหรับผลิตภัณฑ์ที่กำหนดเอง

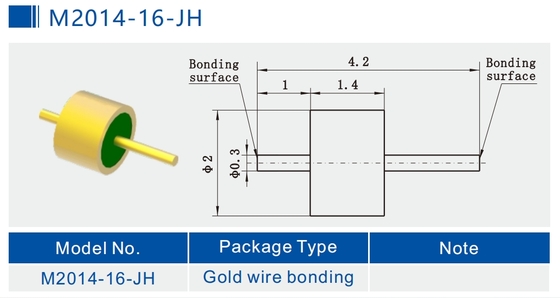

ภาพรายละเอียด (มม.) ของ
M2014-16-JH
Catalog-Glass-to-Metal Hermetic Seals.pdfซีลแก้วโลหะแบบสุญญากาศ RF/DC Feedthroughs
/ ขั้วต่อเรียกอีกอย่างว่าฉนวนแก้ว. ส่วนใหญ่ใช้ในการส่งสัญญาณไมโครเวฟ, สัญญาณไฟฟ้า และสัญญาณควบคุมระหว่างโมดูลและโมดูล, โมดูลและส่วนประกอบที่มีข้อกำหนดในการปิดผนึกแก๊ส เป็นหนึ่งในส่วนประกอบที่สำคัญที่สุดในส่วนประกอบการปิดผนึกใช้แก้วที่มีค่าคงที่ไดอิเล็กทริกต่ำและการสูญเสียไดอิเล็กทริกต่ำเป็นวัสดุฉนวนและรองรับ ตัวเรือนและตัวนำทำจากโลหะผสม Kovar
ที่เผาภายใต้อุณหภูมิสูง และพื้นผิวเคลือบทอง ตัวนำตรงกลางมีรูปแบบการสิ้นสุดที่หลากหลาย เช่น การเชื่อมต่อสายทอง, การบัดกรี และการจับคู่ เป็นต้น ฉนวนแก้วมีขนาดเล็ก น้ำหนักเบา สุญญากาศ น่าเชื่อถือสูง และแพร่หลายในอุตสาหกรรมการผลิตอิเล็กทรอนิกส์ในช่วงไม่กี่ปีที่ผ่านมารายการผลิตภัณฑ์:50Ω RF Single-pin JM Series
การบัดกรี การจับคู่ และตัวเลือกการเชื่อมต่อ
| 50Ω RF Single-pin JM Standard Series | การบัดกรี และตัวเลือกการเชื่อมต่อ |
| 50Ω RF Single-pin JM Non-Standard Series | การบัดกรี และตัวเลือกการเชื่อมต่อ |
| DC Single-pin JK Series | การบัดกรี และตัวเลือกการเชื่อมต่อ |
| DC Single-pin JK Standard Series | การบัดกรี และตัวเลือกการเชื่อมต่อแบบ Nail Head |
| DC Single-pin JK Non-Standard Series | การบัดกรี และตัวเลือกการเชื่อมต่อแบบ Nail Head |
| Multi-pin Header JMC Series | 1-9 พิน พร้อมตัวเลือก 1-3 แถว |
|
ขนาดที่กำหนดเอง
|
หลากหลาย |
| หมายเหตุ: |
เรามีมากกว่า 100,000 ประเภทของ |
ขั้วต่อซีลแก้วโลหะแบบสุญญากาศ
, หากไม่พบขั้วต่อที่คุณใช้อยู่ โปรดติดต่อเราพร้อมรายละเอียดของคุณ
