ขั้วต่อแบบซีลแก้วโลหะ 1 พิน 50 โอห์ม สำหรับแพ็คเกจแบบกำหนดเอง M2520

ภาพใหญ่ : ขั้วต่อแบบซีลแก้วโลหะ 1 พิน 50 โอห์ม สำหรับแพ็คเกจแบบกำหนดเอง M2520 ราคาถูกที่สุด

รายละเอียดสินค้า:

Place of Origin:	China
ชื่อแบรนด์:	ELT
ได้รับการรับรอง:	ROHS ISO-9001-2015
Model Number:	M2520

การชำระเงิน:

Minimum Order Quantity:	200 pcs
ราคา:	negotiable
Packaging Details:	Standard Export Carton
Delivery Time:	Within 3 Weeks
Payment Terms:	T/T, Western Union, L/C
Supply Ability:	30,000,000 pcs per year

ติดต่อ

รายละเอียดสินค้า

Plating:	Gold Plated	Pin:	Single pin
Pin Material:	Kovar 4J29	Glass Material:	7052,7070, DM308
Hermecity:	<1.01325 X 10E-08 std.cc/s	Certificate:	ROHS ISO-9001-2015
Package:	Glass to metal seals	Impendence:	RF 50 Ohm
ชื่อแบรนด์:	ELT(Elite)	ODM:	can be customized according to your requirement
เน้น:	ขั้วต่อซีลแก้วโลหะ M2520 , ขั้วต่อซีลแก้วโลหะแบบสุญญากาศ , ขั้วต่อซีลแก้วโลหะสำหรับแพ็คเกจแบบกำหนดเอง

ซีลแก้วต่อโลหะแบบพินเดี่ยว Hermetic 50Ohm RF Feedthru สำหรับแพ็คเกจแบบกำหนดเอง

ข้อมูลจำเพาะของM2520:

ชื่อผลิตภัณฑ์	ซีลแก้วต่อโลหะ Hermetic
อิมพีแดนซ์	50Ohm RF
ชนิด	1 พิน
แถว	1 แถว
สี	เคลือบทอง
วัสดุตัวเรือนและพิน	Kovar 4J29
วัสดุแก้ว สีแก้ว	ชนิด 7050 หรือ 7070 หรือ DM308 สีเขียวหรือสีขาว
ช่วงความถี่	DC-18GHz
VSWR	1.35
แรงดันไฟฟ้าที่ทนได้	≥500V
ความแน่นหนา อัตราการรั่วไหล	< 1.01325 X 10^-3 Pacm³/s < 1X 10^-9 mbarl/s < 1 x 10^-9 ccHe/sec @ 1 atm
ความต้านทานฉนวน	≥2000MΩ
อุณหภูมิในการทำงาน	-65℃~+260℃

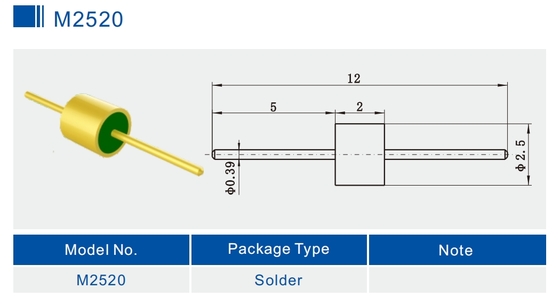

ภาพรายละเอียด (มม.) ของ M2520

Catalog-Glass-to-Metal Hermetic Seals.pdf

ขั้วต่อแบบซีลแก้วโลหะ 1 พิน 50 โอห์ม สำหรับแพ็คเกจแบบกำหนดเอง M2520 0

บทนำ

RF/DC Feedthroughs ซีลแก้วต่อโลหะ Hermetic /ส่วนหัวแบบหลายพิน /ขั้วต่อเรียกอีกอย่างว่าฉนวนแก้ว. ส่วนใหญ่ใช้ในการส่งสัญญาณไมโครเวฟ สัญญาณพลังงาน และสัญญาณควบคุมระหว่างโมดูลกับโมดูล โมดูลกับส่วนประกอบที่มีข้อกำหนดการซีลแก๊ส เป็นหนึ่งในส่วนประกอบที่สำคัญที่สุดในส่วนประกอบการซีล

ใช้แก้วที่มีค่าคงที่ไดอิเล็กทริกต่ำและการสูญเสียไดอิเล็กทริกต่ำเป็นวัสดุฉนวนและรองรับ ตัวเรือนและตัวนำทำจากโลหะผสม Kovar ที่เผาภายใต้อุณหภูมิสูง และพื้นผิวเคลือบทอง ตัวนำตรงกลางมีรูปแบบการสิ้นสุดที่หลากหลาย เช่น การเชื่อมต่อสายทอง การบัดกรี และการจับคู่ เป็นต้น ฉนวนแก้วมีขนาดเล็ก น้ำหนักเบา แน่นหนา น่าเชื่อถือสูง และแพร่หลายในอุตสาหกรรมการผลิตอิเล็กทรอนิกส์ในช่วงไม่กี่ปีที่ผ่านมา

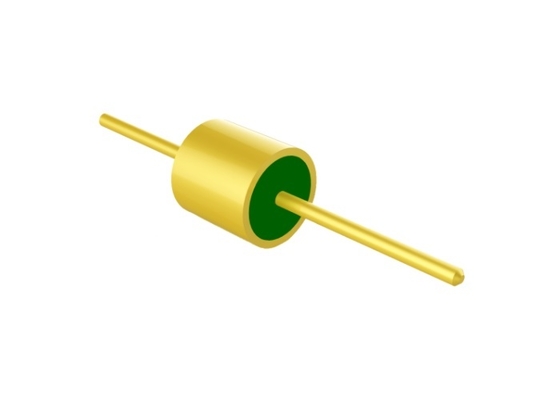

ขั้วต่อแบบซีลแก้วโลหะ 1 พิน 50 โอห์ม สำหรับแพ็คเกจแบบกำหนดเอง M2520 1

คุณสมบัติ:

-ขนาดเล็ก

-น้ำหนักเบา

-Hermetic

-คุณภาพคงที่และความน่าเชื่อถือสูง

-ตัวนำด้านใน: การเชื่อมต่อสายทอง การบัดกรี และวิธีการจับคู่ให้เลือก

การประยุกต์ใช้:

การใช้งานที่หลากหลายของแพ็คเกจอิเล็กทรอนิกส์ มาตรการตอบโต้ทางอิเล็กทรอนิกส์ ดาวเทียม ขีปนาวุธ เรดาร์ และอื่นๆ ในด้านการทหาร การบินและอวกาศ และยานยนต์ สามารถใช้กับ SMA ผลิตภัณฑ์คลื่นมิลลิเมตร

ข้อดี:

-เกรดทหารเคลือบทอง 1.27um

-การควบคุมความคลาดเคลื่อนอย่างเข้มงวด

-การออกแบบมาตรฐานและแบบกำหนดเองให้เลือก

-ผลิตภัณฑ์และบริการที่มีประสิทธิภาพด้านต้นทุนสูง

-มีสต็อกจำนวนมากสำหรับขนาดมาตรฐาน

-จัดส่งรวดเร็วสำหรับผลิตภัณฑ์แบบกำหนดเอง

รายการสินค้า:

50Ω RF พินเดี่ยว JM Series	ตัวเลือกการบัดกรี การจับคู่ และการเชื่อมต่อ
50Ω RF พินเดี่ยว JM Standard Series	ตัวเลือกการบัดกรี การจับคู่ และการเชื่อมต่อ
50Ω RF พินเดี่ยว JM Non-Standard Series	ตัวเลือกการบัดกรี การจับคู่ และการเชื่อมต่อ
DC พินเดี่ยว JK Series	ตัวเลือกการบัดกรีและการเชื่อมต่อ
DC พินเดี่ยว JK Standard Series	ตัวเลือกการบัดกรีและการเชื่อมต่อ
DC พินเดี่ยว JK Non-Standard Series	ตัวเลือกการบัดกรีและการเชื่อมต่อแบบหัวตะปู
Multi-pin Header JMC Series	1-9 พิน พร้อมตัวเลือก 1-3 แถว
ขนาดที่กำหนดเอง	หลากหลาย
