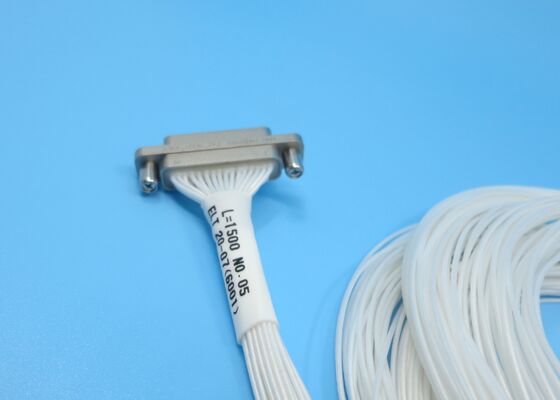

เครื่องเชื่อม J30J ซีรีส สี่เหลี่ยม 37 ติดต่อ ชาย พล็อกกับความยาวสาย 1500mm สําหรับการส่งสัญญาณ
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ขั้วต่อซีรีส์ J30J | ชื่ออื่น: | ขั้วต่อไมโคร D |
|---|---|---|---|
| ตัวนำศูนย์: | โลหะผสมทองแดงชุบทองคำ | ตัวนำด้านนอก: | อลูมิเนียมอัลลอย |
| รายชื่อผู้ติดต่อ: | ปลั๊กตัวผู้ | สวพ: | 800V |
| ติดต่อยุติ: | จีบ | ความต้านทานของฉนวน: | ≥5000MΩ |
| ติดต่อ/พิน: | 37 ผู้ติดต่อ | ฉนวนอิเล็กทริก: | PBT |
| อุณหภูมิในการทำงาน: | -55°C~+125°C | อุณหภูมิการจัดเก็บ: | -55°C~+125°C |
| สายผสมพันธุ์: | AFR-250, ลวดสีขาว 0.10mm2 ~0.15mm2 | ความยาวลวด: | 1500 มม., 1,000 มม., 500 มม., 300 มม., 200 มม. |
| การปรับแต่ง: | ความยาวสายไฟที่แตกต่างกัน | ||
| เน้น: | J30J ซีรีส สายประสานสี่เหลี่ยม 37 ติดต่อ,การส่งสัญญาณสัญลักษณ์ลูกพับตัวผู้ชุด J30J,เครื่องเชื่อมสี่เหลี่ยมที่มีความยาวสาย 1500mm |
||
รายละเอียดสินค้า:
คอนเนคเตอร์ไมโครสี่เหลี่ยม J30J ซีรีส์เป็นแบบ oตัวเชื่อมต่อไมโครสี่เหลี่ยม J30J ซีรีส์เหมาะสำหรับอุปกรณ์การบินและอวกาศและอุปกรณ์พกพา ผสมผสานขนาดกะทัดรัดเป็นพิเศษ โครงสร้างน้ำหนักเบา และความน่าเชื่อถือสูง ตัวเชื่อมต่อเหล่านี้มีเกราะอะลูมิเนียมอัลลอยด์ที่แข็งแกร่งและข้อต่อเกลียวที่ทนต่อการสั่นสะเทือน ช่วยให้มั่นใจในการส่งสัญญาณที่เสถียรในสภาพแวดล้อมที่รุนแรง ช่วยอำนวยความสะดวกในการย่อขนาดและลดน้ำหนักของระบบอิเล็กทรอนิกส์สมัยใหม่
ระบบการติดต่อ
มีหน้าสัมผัสแบบเกลียวบิดที่ยืดหยุ่นพร้อม aระยะหน้าสัมผัส 1.27 มมเพื่อประสิทธิภาพทางไฟฟ้าที่มั่นคง
การกำหนดค่าการติดต่อที่ใช้ได้:9, 15, 21, 25, 31, 37, 51, 66, 74 และ 100 พิน
รายชื่อผู้ติดต่ออยู่โลหะผสมทองแดงชุบทองให้ความต้านทานการสัมผัสต่ำและทนต่อการกัดกร่อนได้ดีเยี่ยม
มีหน้าสัมผัสแบบเกลียวบิดที่ยืดหยุ่นพร้อม aระยะหน้าสัมผัส 1.27 มมเพื่อประสิทธิภาพทางไฟฟ้าที่มั่นคง
การกำหนดค่าการติดต่อที่ใช้ได้:9, 15, 21, 25, 31, 37, 51, 66, 74 และ 100 พิน
รายชื่อผู้ติดต่ออยู่โลหะผสมทองแดงชุบทองให้ความต้านทานการสัมผัสต่ำและทนต่อการกัดกร่อนได้ดีเยี่ยม
ที่อยู่อาศัยและการป้องกัน
ตั้งอยู่ใน AL ที่ทนทานโลหะผสมที่มีการชุบนิเกิลแบบไม่ใช้ไฟฟ้าเพื่อความทนทานและเกราะป้องกันที่มีประสิทธิภาพ
พร้อมกับข้อต่อแบบเกลียวเพื่อให้แน่ใจว่ามีการเชื่อมต่อที่ปลอดภัยและทนทานต่อแรงสั่นสะเทือนในสภาวะการทำงานที่มีความต้องการสูง
ตั้งอยู่ใน AL ที่ทนทานโลหะผสมที่มีการชุบนิเกิลแบบไม่ใช้ไฟฟ้าเพื่อความทนทานและเกราะป้องกันที่มีประสิทธิภาพ
พร้อมกับข้อต่อแบบเกลียวเพื่อให้แน่ใจว่ามีการเชื่อมต่อที่ปลอดภัยและทนทานต่อแรงสั่นสะเทือนในสภาวะการทำงานที่มีความต้องการสูง
ตัวเลือกการสิ้นสุด
รองรับรูปแบบการเลิกจ้างหลายรูปแบบ ได้แก่การบัดกรี การยึด PCB มุมฉาก/แบบตรง และการประกอบแบบย้ำสาย.
รองรับรูปแบบการเลิกจ้างหลายรูปแบบ ได้แก่การบัดกรี การยึด PCB มุมฉาก/แบบตรง และการประกอบแบบย้ำสาย.
ข้อมูลทางเทคนิค:
ขนาดเค้าร่างของตัวเชื่อมต่อซีรีส์ J30J 37 หน้าสัมผัสตัวผู้ปลั๊ก:
| รุ่นสินค้า |
J30J-37TJL-1500 (37พิน, ปลั๊กตัวผู้, ความยาวสายไฟ 1500มม.) |
||
| เทคนิค | วัสดุและการตกแต่ง | ||
| ความต้านทาน | / | ตัวนำศูนย์ | โลหะผสมทองแดง, ชุบทอง |
| สวพ | 800V | ตัวนำด้านนอก | อลูมิเนียมอัลลอยด์, ชุบนิกเกิล |
| ความต้านทานของฉนวน | >5,000MΩ | ฉนวนอิเล็กทริก | PBT |
| อุณหภูมิ | อุณหภูมิในการทำงาน: -55°C~+125°° อุณหภูมิในการจัดเก็บ: -55°C~+125°C | ||
การใช้งาน:
การบินและอวกาศ:ระบบเรดาร์ ดาวเทียม และระบบโทรมาตรและควบคุม
อิเล็กทรอนิกส์:อิเล็กทรอนิกส์การสื่อสาร อุปกรณ์และระบบที่ติดตั้งในยานพาหนะ
อุตสาหกรรมระดับไฮเอนด์:อุปกรณ์ทางการแพทย์ เครื่องมือทดสอบ อุปกรณ์ตรวจจับในหลุมเจาะ
อุปกรณ์ไมโครเวฟและ RF:โมดูลตัวรับส่งสัญญาณขนาดเล็ก การเชื่อมต่อระหว่าง PCB กับ PCB / PCB เป็นสายเคเบิล
การปรับแต่ง:
ปรับแต่งตัวเชื่อมต่อซีรีส์ J30J ของคุณด้วยบริการปรับแต่งผลิตภัณฑ์ของ Elite Electronics:
นอกจากนี้เรายังสามารถปรับแต่งพินพิเศษเช่น 12 พิน, 24 พิน, 35 พิน, 39 พิน, 41 พิน เราจะจัดเตรียมการประเมินโครงการโดยวิศวกรของเราก่อนการปรับแต่ง
การบรรจุและจัดส่ง:
- บรรจุภัณฑ์:
ตัวเชื่อมต่อซีรีส์ J30J บรรจุอย่างแน่นหนาในกล่องกระดาษแข็งที่ทนทานภายในโฟมป้องกันเพื่อป้องกันความเสียหายระหว่างการขนส่ง
- การส่งสินค้า:
เราใช้บริการจัดส่งที่เชื่อถือได้เพื่อการจัดส่งที่ปลอดภัยและรวดเร็ว การจัดส่งทั้งหมดมีหมายเลขติดตามและบรรจุอย่างปลอดภัยเพื่อป้องกันการจัดการผิดพลาดระหว่างการขนส่ง
