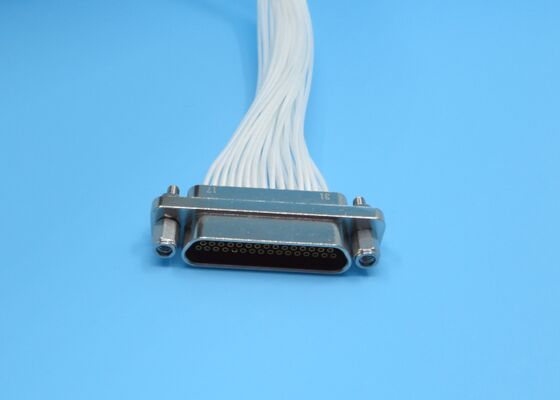

ขั้วต่อ J30J ซีรีส์ เต้ารับตัวเมีย 51 หน้าสัมผัสสี่เหลี่ยมพร้อมสายไฟสำหรับการสื่อสารไร้สาย
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ขั้วต่อซีรีส์ J30J | ชื่ออื่น: | ขั้วต่อไมโคร D |
|---|---|---|---|
| ตัวนำศูนย์: | โลหะผสมทองแดงชุบทองคำ | ตัวนำด้านนอก: | อลูมิเนียมอัลลอย |
| สไตล์: | เต้ารับหญิง | สวพ: | 800V |
| ติดต่อยุติ: | จีบ | ความต้านทานของฉนวน: | ≥5000MΩ |
| ติดต่อ/พิน: | 51 ผู้ติดต่อ | ฉนวนอิเล็กทริก: | PBT |
| อุณหภูมิในการทำงาน: | -55°C~+125°C | อุณหภูมิการจัดเก็บ: | -55°C~+125°C |
| สายผสมพันธุ์: | AFR-250, ลวดสีขาว 0.10mm2 ~0.15mm2 | ความยาวสายไฟ: | 1,000 มม.， 500 มม. 300 มม. 200 มม |
| การปรับแต่ง: | ความยาวสายไฟที่แตกต่างกัน | ||
| เน้น: | ขั้วต่อสี่เหลี่ยมผืนผ้า J30J Series 51 หน้าสัมผัส,ขั้วต่อซ็อกเก็ตตัวเมียสำหรับการสื่อสารไร้สาย,ขั้วต่อ J30J Series พร้อมสายไฟ |
||
คำอธิบายผลิตภัณฑ์:
คอนเนคเตอร์ซีรีส์ J30J ได้รับการออกแบบมาสำหรับการใช้งานที่ต้องการ ขนาดกะทัดรัดเป็นพิเศษ โครงสร้างน้ำหนักเบา และความน่าเชื่อถือสูง. ในฐานะคอนเนคเตอร์ขนาดเล็กความหนาแน่นสูงที่สร้างขึ้นเพื่อทนทานต่อสภาพแวดล้อมที่รุนแรง คอนเนคเตอร์ซีรีส์ J30J จึงเป็นส่วนประกอบสำคัญในการ ลดขนาดและเพิ่มประสิทธิภาพน้ำหนัก ของระบบอิเล็กทรอนิกส์สมัยใหม่
ระบบหน้าสัมผัส
มีหน้าสัมผัสแบบ twist-pin ที่ยืดหยุ่นพร้อม ระยะห่างหน้าสัมผัส 1.27 มม. เพื่อประสิทธิภาพทางไฟฟ้าที่เสถียร
การกำหนดค่าหน้าสัมผัสที่มีให้เลือก: 9, 15, 21, 25, 31, 37, 51, 66, 74 และ 100 พิน
หน้าสัมผัสทำจาก โลหะผสมทองแดงชุบทอง เพื่อให้มีความต้านทานหน้าสัมผัสต่ำและความต้านทานการกัดกร่อนที่ดีเยี่ยม
มีหน้าสัมผัสแบบ twist-pin ที่ยืดหยุ่นพร้อม ระยะห่างหน้าสัมผัส 1.27 มม. เพื่อประสิทธิภาพทางไฟฟ้าที่เสถียร
การกำหนดค่าหน้าสัมผัสที่มีให้เลือก: 9, 15, 21, 25, 31, 37, 51, 66, 74 และ 100 พิน
หน้าสัมผัสทำจาก โลหะผสมทองแดงชุบทอง เพื่อให้มีความต้านทานหน้าสัมผัสต่ำและความต้านทานการกัดกร่อนที่ดีเยี่ยม
ตัวเรือนและการป้องกันสัญญาณรบกวน
มีตัวเรือนเป็น โลหะผสมอลูมิเนียมพร้อมการชุบนิกเกิลแบบไร้ไฟฟ้า เพื่อความทนทานและการป้องกันสัญญาณรบกวนที่มีประสิทธิภาพ
มาพร้อมกับการเชื่อมต่อแบบเกลียวเพื่อให้ การเชื่อมต่อที่ปลอดภัย ทนทานต่อการสั่นสะเทือนภายใต้สภาวะการทำงานที่ต้องการ
มีตัวเรือนเป็น โลหะผสมอลูมิเนียมพร้อมการชุบนิกเกิลแบบไร้ไฟฟ้า เพื่อความทนทานและการป้องกันสัญญาณรบกวนที่มีประสิทธิภาพ
มาพร้อมกับการเชื่อมต่อแบบเกลียวเพื่อให้ การเชื่อมต่อที่ปลอดภัย ทนทานต่อการสั่นสะเทือนภายใต้สภาวะการทำงานที่ต้องการ
ตัวเลือกการเชื่อมต่อปลายสาย
รองรับรูปแบบการเชื่อมต่อปลายสายหลายแบบ รวมถึง การเชื่อมต่อแบบบัดกรี การติดตั้ง PCB แบบมุมฉาก/ตรง และการประกอบสายแบบย้ำ.
รองรับรูปแบบการเชื่อมต่อปลายสายหลายแบบ รวมถึง การเชื่อมต่อแบบบัดกรี การติดตั้ง PCB แบบมุมฉาก/ตรง และการประกอบสายแบบย้ำ.
ข้อมูลทางเทคนิค:
ขนาดโครงร่างของ คอนเนคเตอร์ซีรีส์ J30J ซ็อกเก็ตตัวเมีย 51 หน้าสัมผัส:
| รุ่นผลิตภัณฑ์ |
J30J-51ZKP-500 ( 51 พิน, ซ็อกเก็ตตัวเมีย, ความยาวสาย 500 มม.) |
||
| ทางเทคนิค | วัสดุและการเคลือบผิว | ||
| อิมพีแดนซ์ | / | ตัวนำกลาง | โลหะผสมทองแดง, ชุบทอง |
| DWV | 800V | ตัวนำนอก | โลหะผสมอลูมิเนียม, ชุบนิกเกิล |
| ความต้านทานฉนวน | >5000MΩ | ฉนวนไดอิเล็กทริก | PBT |
| อุณหภูมิ | อุณหภูมิใช้งาน: -55°C~+125°C อุณหภูมิเก็บรักษา: -55°C~+125°C | ||
การใช้งาน:
คอนเนคเตอร์ซีรีส์ J30J ของเราทำหน้าที่เป็นศูนย์กลางประสาทที่เชื่อถือได้สำหรับระบบการบินและอวกาศและระบบอิเล็กทรอนิกส์
ออกแบบมาเพื่อทนทานต่อการสั่นสะเทือนและอุณหภูมิที่สูงเกินไป เพื่อให้มั่นใจในการส่งสัญญาณไมโครเวฟแบบสูญเสียศูนย์ภายใต้สภาวะการทำงานที่ซับซ้อน ตั้งแต่เรดาร์ การสื่อสารผ่านดาวเทียม และระบบเทเลเมทรีและการควบคุม เพื่อตอบสนองความต้องการสายเคเบิลความหนาแน่นสูงของเรดาร์แบบ Phased Array และดาวเทียม LEO เราจึงนำเสนอโซลูชันการเชื่อมต่อหลายช่องสัญญาณที่มีน้ำหนักเบาและมีขนาดเล็ก เพื่อรับประกันความสำเร็จของภารกิจที่สำคัญที่สุดของคุณ
การปรับแต่ง:
ปรับแต่งคอนเนคเตอร์ซีรีส์ J30J ของคุณด้วยบริการปรับแต่งผลิตภัณฑ์ของ Elite Electronics:
เรายังสามารถปรับแต่งพินพิเศษ เช่น 12 พิน, 24 พิน, 35 พิน, 39 พิน, 41 พิน เราจะดำเนินการประเมินโครงการโดยวิศวกรของเราก่อนการปรับแต่ง
การบรรจุและการจัดส่ง:
- การบรรจุ:
คอนเนคเตอร์ซีรีส์ J30J ถูกบรรจุอย่างแน่นหนาในกล่องกระดาษแข็งที่ทนทานเพื่อป้องกันความเสียหายระหว่างการขนส่ง
- การจัดส่ง:
เราใช้บริการ fedex, DHL หรือการขนส่งทางอากาศ เพื่อให้มั่นใจในการจัดส่งคอนเนคเตอร์ซีรีส์ J30J ของคุณอย่างปลอดภัยและทันเวลา
