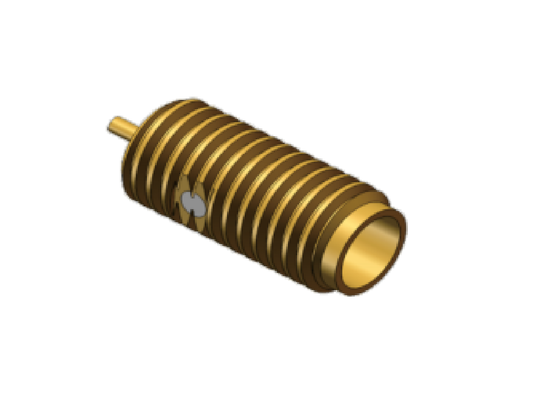

50ohm SSMA RF Connector มินิ SMA แจ็คหญิง 18GHz สําหรับ Bulkhead Mount กับสกรู 10-36UNS-2
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | เครื่องเชื่อม SSMA RF | ความต้านทาน: | 50 โอห์ม |
|---|---|---|---|
| สวพ: | 500V | ช่วงความถี่: | กระแสตรงถึง 18GHz |
| ฉนวน: | ไฟเบอร์ | ติดต่อศูนย์: | โลหะผสมทองแดงชุบทองคำ |
| ที่อยู่อาศัย: | โลหะผสมทองแดงชุบทองคำ | ภูเขา: | กำแพงกั้น |
| สกรู: | 10-36UNS-2 | อุณหภูมิ: | -55°C~+125°C |
| แอปพลิเคชัน: | การบิน การนำทาง ดาวเทียม ระบบเรดาร์ การสื่อสาร ระบบไมโครเวฟ | ที่ตั้ง: | ซีอาน, จีน |
| เน้น: | 50ohm SSMA RF โคเนคเตอร์ บัลคายด์มอนท์,SSMA แจ็คหญิง 18GHz,เครื่องเชื่อม SMA ขนาดเล็กที่มีสกรู |
||
คำอธิบายผลิตภัณฑ์:
ขั้วต่อ RF SSMA เป็นขั้วต่อ RF แบบโคแอกเชียลขนาดเล็กชนิดพิเศษที่ออกแบบมาเพื่อความแม่นยำในการใช้งานความถี่สูง โดดเด่นด้วยรูปทรงกะทัดรัดและประสิทธิภาพที่เชื่อถือได้ ขั้วต่อเหล่านี้เป็นตัวเลือกที่ต้องการสำหรับโทรคมนาคมสมัยใหม่และวิศวกรรมการบินและอวกาศ
คุณสมบัติการออกแบบและข้อมูลจำเพาะที่สำคัญ
●
การออกแบบที่กะทัดรัดและประหยัดพื้นที่: ขั้วต่อ SSMA มีขนาดเล็กลงเมื่อเทียบกับขั้วต่อ SMA มาตรฐาน การออกแบบขนาดเล็กนี้มีความสำคัญอย่างยิ่งสำหรับแผงวงจรความหนาแน่นสูงและการใช้งานที่จำกัดพื้นที่ซึ่งทุกมิลลิเมตรมีความสำคัญ
●
ช่วงความถี่ที่ขยายออก: ขั้วต่อ SSMA สามารถรองรับความถี่ได้สูงสุด 18 GHz ทำให้มั่นใจได้ว่ามีการสูญเสียสัญญาณน้อยที่สุด ทำให้เหมาะสำหรับการส่งสัญญาณความถี่สูงและระบบบรอดแบนด์
●
การเชื่อมต่อแบบเกลียวที่ปลอดภัย: การใช้กลไกการเชื่อมต่อแบบเกลียวที่มีความแม่นยำ ขั้วต่อเหล่านี้ให้การเชื่อมต่อทางไฟฟ้าที่เสถียร ทนทานต่อการสั่นสะเทือน และเชื่อถือได้ ซึ่งจำเป็นสำหรับอุปกรณ์ที่ละเอียดอ่อน
ขั้วต่อ RF SSMA แบบยึดแผงหน้าปัดตัวเมีย รุ่น No.: SSMA-KYD6
รุ่นยึดแผงหน้าปัดอื่นๆ:
คุณสมบัติ:
- ชื่อผลิตภัณฑ์: ขั้วต่อ RF SSMA
- ที่ตั้ง: เซียน ประเทศจีน
- สกรู: 10-36UNS-2
- ตัวนำกลาง: โลหะผสมทองแดงพร้อมการชุบทอง
- ความต้านทานฉนวน: ≥5000MΩ
- อิมพีแดนซ์: 50 โอห์ม
- ขั้วต่อ SSMA แบบยึดหน้าแปลนสำหรับการเชื่อมต่อที่เชื่อถือได้และปลอดภัย
- การออกแบบขั้วต่อ SSMA แบบยึดหน้าแปลนตัวเมียขนาดเล็กเพื่อการติดตั้งที่ง่าย
พารามิเตอร์ทางเทคนิค:
| Dwv | 500V |
| อิมพีแดนซ์ | 50 โอห์ม |
| เพศ | ตัวเมีย |
| ตัวนำกลาง | โลหะผสมทองแดง, การชุบทอง |
| ความต้านทานฉนวน | ≥5000MΩ |
| ตัวเรือน | โลหะผสมทองแดง, การชุบทอง |
| การใช้งาน | การบิน, การนำทาง, Satcom, เรดาร์, การสื่อสาร, ระบบไมโครเวฟ |
| ที่ตั้ง | เซียน ประเทศจีน |
| ฉนวน | PTFE |
| สกรู | 10-36UNS-2 |
การใช้งาน:
สถานการณ์ทั่วไปสำหรับการใช้ขั้วต่อ RF SSMA ได้แก่ การส่งสัญญาณความถี่สูงในระบบเรดาร์ อุปกรณ์สื่อสารไร้สาย อุปกรณ์ทดสอบและวัด และสถานีสื่อสารผ่านดาวเทียม ขั้วต่อนี้รับประกันประสิทธิภาพความถี่สูงที่เสถียรพร้อมความทนทานทางกลและสิ่งแวดล้อมที่ยอดเยี่ยม
การปรับแต่ง:
Elite Electronics ให้บริการปรับแต่งผลิตภัณฑ์ที่ครอบคลุมสำหรับSMA, SSMA, SMP, SMPM, BNC, N, TNC, TNCA, TMA, BMA, MCX, 2.92 มม., 2.4 มม., 1.85 มม., 3.5 มม., 1.0 มม., 0.8 มม....ขั้วต่อของเราผลิตในเมืองซีอาน ประเทศจีน และมาพร้อมกับการรับรอง ISO9001 และ ISO14001 ซึ่งรับประกันคุณภาพและมาตรฐานสิ่งแวดล้อมระดับสูง
ปริมาณการสั่งซื้อขั้นต่ำของเราคือ 200 ชิ้นสำหรับการปรับแต่ง
การบรรจุและการจัดส่ง:
การบรรจุและการจัดส่งสำหรับขั้วต่อ RF SSMA
ขั้วต่อ RF SSMA ได้รับการบรรจุอย่างระมัดระวังเพื่อให้แน่ใจว่าได้รับการปกป้องสูงสุดระหว่างการขนส่ง
การป้องกันสองชั้น:
เราผสมผสานความปลอดภัยทางไฟฟ้าของการป้องกันไฟฟ้าสถิตขั้นสูงเข้ากับความทนทานทางกายภาพของแผ่นโฟมความหนาแน่นสูง แนวทางสองประการนี้รับประกันการป้องกันสาเหตุที่พบบ่อยที่สุดของความล้มเหลวระหว่างการขนส่ง
