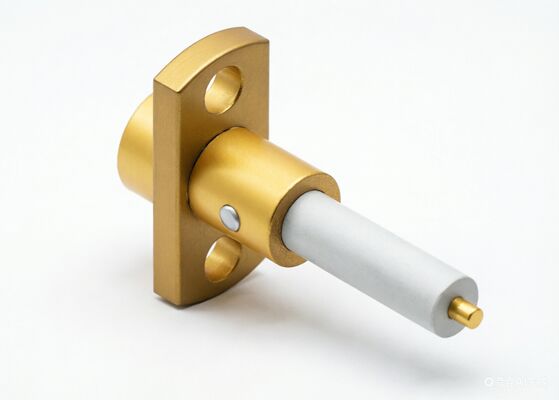

หัวต่อ SMP ตัวผู้แบบตรง 2 รู ขาจับหน้าแปลน 50 โอห์ม RF SMP สูงสุด 18GHz แบบกดเข้า
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ขั้วต่อ RF SMP | ติดต่อศูนย์: | โลหะผสมทองแดง， ชุบทอง |
|---|---|---|---|
| เปลือก: | โลหะผสมทองแดง， ชุบทอง | เพศ: | ปลั๊กตัวผู้ |
| ความไม่พึ่งพาอาศัยกัน: | 50โอห์ม | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: | 170V |
| สวพ: | 500V | ความต้านทานของฉนวน: | 5,000 โอห์ม |
| การติดตั้ง: | ตัวยึดหน้าแปลน 2 รู | พื้นผิว: | สถานกักกันจำกัด |
| ความถี่: | กระแสตรง ~ 18GHz | ช่วงอุณหภูมิ: | -55°C~+125°C |
| อิเล็กทริก: | ไฟเบอร์ | ตัวอย่าง: | มีจำหน่ายในสต็อก |
| เน้น: | หัวต่อ RF SMP 50 โอห์ม,หัวต่อ SMP ตัวผู้ ขาจับหน้าแปลน,หัวต่อ SMP แบบกดเข้า 18GHz |
||
คำอธิบายผลิตภัณฑ์:
หัวต่อ SMP ตัวผู้ตรงแบบหน้าแปลน 2 รู 50 โอห์ม RF สูงสุด 18GHz แบบเสียบ
วิศวกรรมความน่าเชื่อถือความถี่สูงเข้าสู่ระบบทดสอบและการสื่อสารของคุณด้วยหัวต่อ RF SMP ของ Elite Electronics ส่วนประกอบที่ออกแบบทางวิศวกรรมอย่างแม่นยำเหล่านี้รองรับความถี่สูงสุด 40 GHz ทำให้มั่นใจได้ถึงความสมบูรณ์ของสัญญาณที่เหนือกว่าในสภาพแวดล้อมที่ต้องการ กลไกการเชื่อมต่อแบบเสียบที่ล้ำสมัยช่วยขจัดความจำเป็นในการใช้เครื่องมือ เกลียว หรือประแจ ทำให้สามารถเชื่อมต่อและถอดออกได้อย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือ ซึ่งช่วยลดเวลาในการติดตั้งและทำให้การปฏิบัติงานภาคสนามง่ายขึ้น
เพื่อตอบสนองความต้องการทางกลและสิ่งแวดล้อมที่หลากหลายของอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ ซีรีส์นี้มีการกำหนดค่าที่หลากหลาย รวมถึงตัวเลือกแบบตรงและมุมฉาก ไม่ว่าแอปพลิเคชันของคุณจะเกี่ยวข้องกับการประกอบสายเคเบิล การติดตั้ง PCB การติดตั้งหน้าแปลน หรือต้องการการปิดผนึกแบบสุญญากาศและการกันน้ำ อะแดปเตอร์ SMP ของเราจะมอบโซลูชันที่ปรับแต่งได้
ความแตกต่างที่สำคัญอยู่ที่การเลือกโครงสร้างตัวนำภายในของหัวต่อตัวผู้ ซึ่งออกแบบมาเพื่อให้ตรงตามข้อกำหนดด้านวงจรชีวิตและความหนาแน่นเฉพาะ:
●
Full Detent: ออกแบบมาสำหรับการติดตั้งแบบถาวรหรือกึ่งถาวรที่แรงยึดสูงสุดมีความสำคัญและไม่จำเป็นต้องมีการเชื่อมต่อบ่อยครั้ง
●
Limited Detent: ปรับให้เหมาะสมสำหรับแอปพลิเคชันที่ต้องการการบำรุงรักษาเป็นประจำ การถอดและการกำหนดค่าใหม่บ่อยครั้ง โดยสร้างสมดุลระหว่างการยึดและการใช้งานง่าย
●
Smooth Bore: ออกแบบมาสำหรับการประกอบบอร์ดต่อบอร์ดที่มีความหนาแน่นสูง ซึ่งพื้นที่จำกัดและมีหัวต่อหลายตัววางอยู่ใกล้กัน
แรงเสียบและแรงถอดเป็นไปตามลำดับ: Full Detent > Limited Detent > Smooth Bore ช่วยให้วิศวกรสามารถเลือกอินเทอร์เฟซทางกลที่เหมาะสมสำหรับความต้องการแอปพลิเคชันเฉพาะของตนได้อย่างแม่นยำ
ขนาดโครงร่างของหัวต่อตัวผู้ SMP RF แบบตรงซีรีส์ SMP-JFD12 :หมายเหตุ 1: ความลึกในการเข้าถึง 2.79 มม.
การใช้งาน:
Xi'an Elite Electronics คือ
ผู้ผลิตชั้นนำของ หัวต่อ RF/Microwave /Wave-guide, อะแดปเตอร์ & ชุดสายเคเบิล ให้บริการในอุตสาหกรรมอากาศยาน การบิน การนำทาง ดาวเทียม เรดาร์ การสื่อสาร และอิเล็กทรอนิกส์ การบรรจุและการจัดส่ง: การบรรจุ:
ขนาดบรรจุภัณฑ์: กล่องเล็กด้านนอก ขนาด L 26.5*W18.5*H14 ซม.
การจัดส่ง:
เวลาจัดส่ง: 5-10 วันทำการสำหรับอะแดปเตอร์ RF Coaxial Connector ที่มีในสต็อก สำหรับการผลิตใหม่ จะใช้เวลาประมาณ 6-10 สัปดาห์ เวลาจัดส่งที่เราให้ไว้คือ
ประมาณการ
เพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์ก่อนจัดส่งผลิตภัณฑ์ Golden-Bull ของเรา:อะแดปเตอร์ RF Coaxial Connector & ชุดสายเคเบิล:
หัวต่อ SMA RF/ซีรีส์ SSMA/ซีรีส์ K2.92 มม.
- ซีรีส์ SMP/ซีรีส์ SSMP/ซีรีส์ ASMP/ซีรีส์ CSMP
ซีรีส์ N/ซีรีส์ TNC/ซีรีส์ TNCA/ซีรีส์ TMA
หัวต่อสี่เหลี่ยมขนาดเล็ก:
ซีรีส์ J30J/ซีรีส์ J30JB/ซีรีส์ J30JM/ซีรีส์ J30/ซีรีส์ J56J
- ซีลสุญญากาศ:
หัวต่อหลายพินแบบสุญญากาศ
- ฟีดทรูแบบสุญญากาศ - ประเภท RF และ DC
ผลิตภัณฑ์แปลงรูรับแสง
ผลิตภัณฑ์รวมสี่เหลี่ยม
- ผลิตภัณฑ์ Waveguide:
- อะแดปเตอร์ Wave-guide เป็น Coax
- อะแดปเตอร์ Waveguide
หน้าต่างปิดผนึก Waveguide
ส่วนประกอบ Waveguide
ชุดสายเคเบิล Waveguide
โหลด RF
