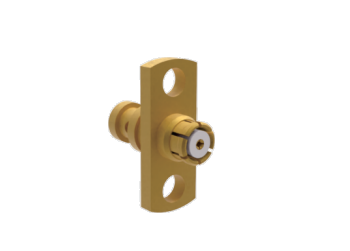

SMP 2 รูหน้าแปลนเมาท์แผงเมาท์ 50ohm ผสมพันธุ์สำหรับสายเคเบิล CXN3657
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ขั้วต่อ RF SMP | เพศ: | หญิง |
|---|---|---|---|
| แบบอย่าง: | SMP-KF657-15 | ช่วงความถี่: | 0.3MHz-18GHz |
| ที่อยู่อาศัย: | โลหะผสมทองแดง， ชุบทอง | รายชื่อผู้ติดต่อ: | โลหะผสมทองแดง, การชุบทอง |
| ฉนวน: | ไฟเบอร์ | ความต้านทานของฉนวน: | >5,000MΩ |
| สวพ: | 500V | ความต้านทาน: | 50 โอห์ม |
| อุณหภูมิ: | -55°C~+125°C | ประเภทสายเคเบิล: | CXN3657, อีคิววี. เคเบิล |
| ในสต็อก: | >200 ชิ้น | ความต้านทาน: | 50 โอห์ม |
| รายชื่อผู้ติดต่อ: | โลหะผสมทองแดงชุบทองคำ | ||
| เน้น: | SMP แฟลนจ์ มอนท์ RF Connector,คอนเนคเตอร์ SMP แบบติดตั้งบนแผง 2 รู,คอนเนคเตอร์ SMP 50 โอห์มสำหรับสายเคเบิล |
||
คำอธิบายผลิตภัณฑ์:
คอนเนคเตอร์ SMP RF ประสิทธิภาพสูง (DC–40 GHz)
คอนเนคเตอร์ SMP RF เป็นคอนเนคเตอร์โคแอกเชียลแบบเสียบขนาดเล็กพิเศษ ออกแบบมาสำหรับการส่งสัญญาณความถี่สูงถึง 40 GHz รูปทรงกะทัดรัดช่วยให้เชื่อมต่อระหว่างบอร์ดที่มีความหนาแน่นสูง ทำให้เป็นโซลูชันที่เหมาะสำหรับระบบสื่อสารขั้นสูง ระบบเรดาร์ และอุปกรณ์อิเล็กทรอนิกส์ที่มีความแม่นยำ เพื่อรองรับความต้องการในการประกอบที่หลากหลาย ปลั๊กตัวผู้มีให้เลือกสามรูปแบบการเชื่อมต่อ: Full Detent สำหรับแรงยึดสูงสุด, Limited Detent สำหรับรอบการจับคู่ที่ยาวนานขึ้น และ Smooth Bore สำหรับการจับคู่แบบตาบอดที่เชื่อถือได้ คอนเนคเตอร์อเนกประสงค์เหล่านี้ให้ประสิทธิภาพที่ยอดเยี่ยมสำหรับการใช้งานทั้งแบบ PCB และการประกอบสายเคเบิล
|
ลักษณะทางไฟฟ้า
|
||
|
อิมพีแดนซ์
|
50Ω
|
|
|
ช่วงความถี่
|
DC~40GHz
|
|
|
แรงดันไฟฟ้าที่กำหนด
|
170VRMS
|
|
|
แรงดันไฟฟ้า-ความต้านทานของไดอิเล็กทริก
|
500VRMS
|
|
|
ความต้านทานฉนวน
|
≥5000MΩ
|
|
|
|
ตัวนำด้านนอก
|
ปกติ≤2.5mΩ
|
|
ตัวนำกลาง
|
ปกติ≤6mΩ
|
|
|
VSWR
|
≤1.3
|
|
| VSWR | DC~18GHz | 18GHz~26.5GHz | 26.5~40GHz | |
| ตรง | ≤1.25 | ≤1.3 | ≤1.4 | |
| มุมฉาก | ≤1.3 | |||
| อะแดปเตอร์ | ≤1.25 | ≤1.3 | ≤1.4 | |
| อื่นๆ | ≤1.3 |
เราตรง, หน้าแปลน , รุ่น SMP:SMP-KF657-15
รุ่นสายเคเบิล: CXN 3657
สายเคเบิล OD: 1.46mm
สีสายเคเบิล: เทา
เรายังมีคอนเนคเตอร์ SMP มุมฉากที่จับคู่กับสายเคเบิล CXN3657
ขนาดโครงร่างของ Jack Mating Cable CXN3657, รุ่น: SMP-KW657-11
ผลิตภัณฑ์เพิ่มเติมและข้อกำหนดโดยละเอียด โปรดติดต่อเราได้อย่างอิสระ
การใช้งาน:
Xi'an Elite Electronic เป็นผู้ผลิตชั้นนำด้านคอนเนคเตอร์และอะแดปเตอร์ RF, ส่วนประกอบไมโครเวฟ/เวฟไกด์ และชุดสายเคเบิล ให้บริการในด้านอวกาศ, การบิน, การนำทาง, ดาวเทียม, เรดาร์, การสื่อสาร มานานกว่า 23 ปี.
การปรับแต่ง:
มีบริการปรับแต่งผลิตภัณฑ์สำหรับ คอนเนคเตอร์ SMP RF:
ชื่อแบรนด์: ELT
MOQ: 200 ชิ้น
ราคา: ขึ้นอยู่กับปริมาณ
โปรดส่งแบบหรือรายละเอียดมาให้เรา แล้วเราจะให้วิศวกรของเราดำเนินการประเมิน หรือเราจะแนะนำรุ่นทางเลือกหรือจัดหาโซลูชันให้คุณ
เรายังสามารถจัดหาการปรับแต่งสำหรับคอนเนคเตอร์ เช่น SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, คอนเนคเตอร์ Micro D, โหลด RF, เสาอากาศ, ฟิลเตอร์, ตัวแบ่งกำลัง, ตัวเชื่อม
การบรรจุและจัดส่ง:
การบรรจุสำหรับ :
1 ชิ้น/ถุงพลาสติกขนาดเล็ก
10 ชิ้น/ถุงพลาสติกขนาดใหญ่
100 ชิ้น/กล่อง
คอนเนคเตอร์ SMP RF มาพร้อมกับการบรรจุอย่างแน่นหนาในกล่องกระดาษขนาดเล็กเพื่อให้แน่ใจว่าได้รับการปกป้องระหว่างการขนส่ง กล่องจะติดป้ายชื่อผลิตภัณฑ์และข้อมูลจำเพาะเพื่อการระบุที่ง่าย
