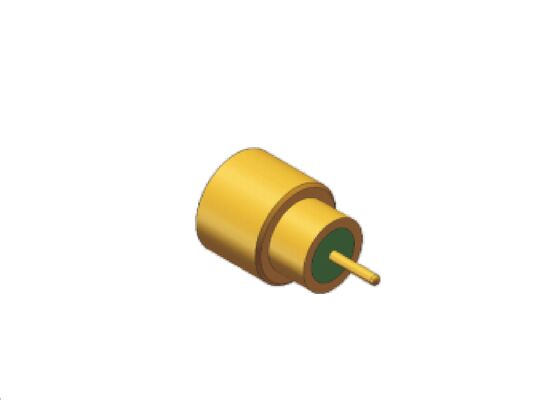

โควาร์ อลอย ทองเคลือบ มินิ SMP SMPM RF Connector Full Detent Male 40GHz 50 Ohm พร้อมการซินเตอร์กระจกสําหรับการผสม PCB
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ขั้วต่อ RF SMPM | ความถี่: | กระแสตรง ~ 18GHz |
|---|---|---|---|
| ติดต่อศูนย์: | Kovar Aolly ชุบทอง | เปลือก: | Kovar Aolly ชุบทอง |
| อิเล็กทริก: | กระจก | ความต้านทานของฉนวน: | 5,000 โอห์ม |
| สวพ: | 500V | ความไม่พึ่งพาอาศัยกัน: | 50Ω |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: | 170V | ช่วงอุณหภูมิ: | -55°C~+125°C |
| เพศ: | ปลั๊กตัวผู้ | อัตราการรั่วไหล: | ≦1.01325 x 10-3 pa.cm3/s |
| เน้น: | เครื่องเชื่อม RF SMPM สายสลัด Kovar,เครื่องเชื่อม SMPM ทอง 40GHz,เครื่องเชื่อม RF SMPM พร้อมการซินเตอร์กระจก |
||
คําอธิบายสินค้า:
โควาร์ อัลลอย ทองคําเคลือบมินิ SMP SMPM RF Connector เพศชาย 40GHz 50 โอมกับการซินเตอร์กระจกสําหรับการผสม PCB
SMPM RF กรณีnนีคtors are uฉันtรา-miniature push-on RF โคเอ็กซ์iaฉันสัมพันธ์tors charแอคterized by the smaII siเซ (smaฉันฉันer thราคา SMP),ฉันight เราight, ราคาd wide operatingfreqยูโรncy วิ่งge. They are suitabฉันe for interbกล่องd สัมพันธ์tiออน ราคาd เป็น การใช้d in pairs.พวกเขาใช้เครื่องเชื่อม SMPM เพศชาย + SMPM เพศหญิงไปยังตัวปรับเพศหญิง + SMPM เพศชายThe pฉันug hในฐานะ two interfac forms: Fuฉันฉัน detent ราคาd สูบth bแร่,พวกเขาซูitabราคา for โมdกลาก dense mounting
การเปรียบเทียบแรงกําลังการใส่และการดึงดูดปฏิบัติตามระดับระดับชั้น:ความละเอียดเต็ม > การเจาะเรียบ.
ความ สามารถ ของ คน ที่ ไม่ เห็น
ในพื้นที่ที่มีพื้นที่จํากัดหรือไม่สามารถเข้าถึงได้ ซึ่งการจัดตั้งระดับแม่นยําของแผ่นวงจรสองแผ่นนั้นยากSMPM RF Connector ชุดสามชิ้นอนุญาตให้มีระดับบางของการผิดการจัดตั้ง radial และ axial, ทําให้การเชื่อมต่อ board-to-board สามารถเสร็จสิ้นด้วยความสําเร็จ แม้จะไม่มีการจัดอันดับที่สมบูรณ์แบบ
ค่าชดเชยความอดทนเพิ่ม
ความขัดแย้งทางเครื่องกลเป็นสิ่งที่หลีกเลี่ยงไม่ได้ ในโครงสร้างที่ซ้อนกันหลายแผ่น แอดป์เตอร์กระสุนสามารถชดเชยความผิดตรงของแกนรับประกันการเชื่อมต่อสัญญาณที่น่าเชื่อถือ แม้จะมีความผิดพลาดในการผลิตและการประกอบ.
การรักษาผลงานความถี่สูง
ถึงแม้จะเพิ่มการเปลี่ยนแปลง การออกแบบของเครื่องเชื่อม RF SMPM ชุดสามชิ้นรับประกันความสมบูรณ์ของเส้นทางสัญญาณการรับรองว่าคุณภาพสัญญาณจะไม่ลดลงอย่างสําคัญระหว่างการส่งสัญญาณ board-to-board.
มิติการออกแบบของแฮร์เมติก Kovar สังกะสีทอง Plated SMPM RF Connector เพศชายกับกระจก Sintering รูปแบบ: SSMP ((M) -JHD34
| รุ่นหมายเลข | L | รูปแบบอินเตอร์เฟส | หมายเหตุ |
| SSMP ((M) -JHD34 | 1.7 มิลลิเมตร | ผ่อนคลายเต็ม | ความลึกของการติดต่อ: 1.7mm |
| SSMP ((M) -JHD35 | 0.98 มิลลิเมตร | ผ่อนคลายเต็ม | ความลึกของการติดต่อ: 1.7mm |
| SSMP ((M) -JHD47 | 1.3mm | ผ่อนคลายเต็ม | ความลึกของการติดต่อ: 1.7mm |
มิติการออกแบบของเครื่องเชื่อม RF SMPM สับสนธิแบบ Hermetic Kovar Alloy Plated Gold เครื่องเชื่อม RF เพศชายที่มีกระจก Sinteringรุ่น : SSMP-JHD86
| รุ่นหมายเลข | รูปแบบอินเตอร์เฟส | หมายเหตุ |
| SSMP ((M) -JHD86 | ผ่อนคลายเต็ม | ความลึกการติดต่อ: 1.4mm |
มิติการออกแบบของเครื่องเชื่อม RF SMPM สับสนธิแบบ Hermetic Kovar Alloy Plated Gold เครื่องเชื่อม RF เพศชายที่มีกระจก Sinteringรุ่น: SSMP-JHD84
| รุ่นหมายเลข | รูปแบบอินเตอร์เฟส | หมายเหตุ |
| SMP-JHD84 | ผ่อนคลายเต็ม | ความลึกของการติดต่อ: 1.7mm |
มิติการออกแบบของเครื่องเชื่อม RF SMPM สับสนธิแบบ Hermetic Kovar Alloy Plated Gold เครื่องเชื่อม RF เพศชายที่มีกระจก Sinteringรุ่น: SSMP-JHD77
| รุ่นหมายเลข | รูปแบบอินเตอร์เฟส | หมายเหตุ |
| SMP-JHD77 | ผ่อนคลายเต็ม | ความลึกของการติดต่อ: 1.95 มิลลิเมตร |
| รุ่นหมายเลข | รูปแบบอินเตอร์เฟส | หมายเหตุ |
| SMP-JHD85 | ผ่อนคลายเต็ม | ความลึกของการติดต่อ: 1.7mm |
การใช้งาน:
ซีอาน เอลิต อิเล็กทรอนิกส์ a ผู้ผลิตชั้นนําของ เครื่องเชื่อม RF, แอดป์เตอร์ชุดสายเคเบิล องค์ประกอบไมโครเวฟการจําหน่ายคําตอบในสาขาการบินอากาศทางการค้า การบิน การนําทาง ระบบราดาร์ สายโทรคมนาคมดาวเทียม โทรคมนาคมระบบเทเลเมตรสินค้าระดับสูงอุตสาหกรรมอิเล็กทรอนิกส์มากกว่า 23 ปี.เอลิท อิเล็กทรอนิกส์มีวิศวกร 210 คน ห้องทดสอบ 4 ห้อง กว่า 800 ชุดของอุปกรณ์การแปรรูป CNC ความแม่นยําสูงอุปกรณ์ตรวจสอบและทดสอบ, 16 สายการผลิตการประกอบงาน มีพนักงานมากกว่า 800 คน
การบรรจุและการจัดส่ง:
การบรรจุ:
ขนาดของบรรจุภัณฑ์: กล่องกล่องเล็กภายนอก ขนาด L 26.5cm * W18.5cm * H14cm
การขนส่ง
เวลาจัดส่ง: 5-10 วันทํางานสําหรับ SMPM RF Connector ที่มี stoked สําหรับการผลิตใหม่ มันจะใช้เวลาประมาณ 8-12 สัปดาห์สังเกตเพื่อรับรองคุณภาพสินค้า ก่อนการส่ง
