คอนเน็กเตอร์ RF โคแอกเชียล SMA ตัวผู้ SSMA ขนาดเล็ก 50 โอห์ม 18GHz สายเคเบิล CXN3506 MF108A
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ขั้วต่อสายเคเบิลชาย SSMA | แบบอย่าง: | SSMA-J506G |
|---|---|---|---|
| ช่วงความถี่: | 0.3MHz-18GHz | ความต้านทาน: | 50Ω |
| สวพ: | 750V | ความต้านทานของฉนวน: | ≥5000MΩ |
| ตัวนำศูนย์: | โลหะผสมทองแดง, ชุบทอง | ตัวนำด้านนอก: | สแตนเลส， passivation |
| สายผสมพันธุ์: | CNX3506, MF108A | ฉนวน: | ไฟเบอร์ |
| ตัวอย่าง: | ในสต็อก | ||
| เน้น: | คอนเน็กเตอร์ SMA ตัวผู้ 50 โอห์ม 18GHz,คอนเน็กเตอร์ RF โคแอกเชียล SSMA MF108A,สายเคเบิลผสมพันธุ์ Mini SMA CXN3506 |
||

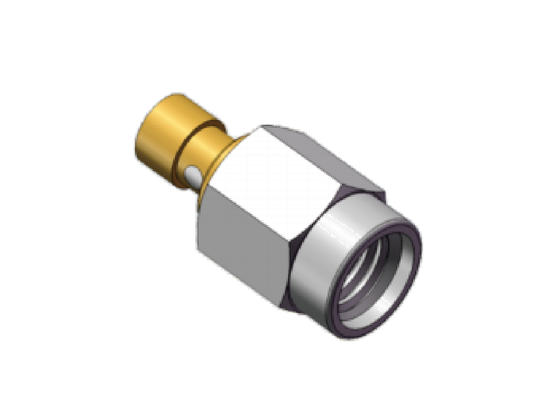

50Ω 18GHz SSMA Male Mini SMA RF Coaxial Connector Mating for Cable CXN3506,MF108A (Cable OD 2.3mm)
ประสิทธิภาพความถี่สูงถึง 18GHz
ขั้วต่อ RF แบบโคแอกเชียล SSMA Series เป็นรุ่นย่อส่วนของขั้วต่อ SMA ออกแบบให้มีขนาดเล็กลง 30% ในขณะที่ยังคงรักษาคุณสมบัติประสิทธิภาพที่ยอดเยี่ยมไว้ได้ ด้วยอินเทอร์เฟซแบบเกลียว (10-36UNF-2) และอิมพีแดนซ์ลักษณะเฉพาะ 50Ω ขั้วต่อเหล่านี้รองรับความถี่ได้ถึง 30GHz
คุณสมบัติหลัก:
- การออกแบบที่กะทัดรัด - เล็กลง 30% เมื่อเทียบกับขั้วต่อ SMA มาตรฐาน
- การทำงานย่านความถี่กว้างถึง 30GHz
- ความน่าเชื่อถือสูงสำหรับการใช้งานที่ต้องการ
- มีให้เลือกหลายรูปแบบ: แบบตรง, แบบมุมฉาก, แบบยึดผนัง, และแบบหน้าแปลน
- ปลอก/แกนเกลียวสแตนเลสเพื่อความทนทาน
อินเทอร์เฟซของขั้วต่อ RF แบบโคแอกเชียล SSMA
ขนาดขั้วต่อสายเคเบิล RF แบบโคแอกเชียล Mini SMA Plug:
หมายเลขรุ่น: SSMA-J506G (สายเคเบิลที่เข้ากันได้ CXN3506, MF108A, Cable OD 2.3mm)
รุ่น:SSMA-J506G-2 (สายเคเบิลที่เข้ากันได้ CXN3506, MF108A, Cable OD 2.3mm )
รุ่น:SSMA-J506G-4 (สายเคเบิลที่เข้ากันได้ CXN3506, MF108A, Cable OD 2.3mm )
การใช้งาน
Xi'an Elite Electronics เชี่ยวชาญด้านโซลูชันการเชื่อมต่อระบบสำหรับอุตสาหกรรมที่ต้องการ รวมถึง:
- ระบบการบินและอวกาศ
- อุปกรณ์นำทางและเรดาร์
- ระบบการสื่อสาร
- เครื่องมือวัด
- การใช้งานอิเล็กทรอนิกส์
การบรรจุและจัดส่ง
ขั้วต่อ RF แบบโคแอกเชียล SSMA แต่ละชิ้นได้รับการบรรจุอย่างระมัดระวังเพื่อให้แน่ใจว่าได้รับการปกป้องระหว่างการขนส่ง:
เราใช้บริการจัดส่งที่เชื่อถือได้สำหรับการจัดส่งที่รวดเร็ว โดยให้ข้อมูลการติดตามแก่ลูกค้าเมื่อจัดส่ง
แคตตาล็อกผลิตภัณฑ์อื่นๆ
| ขั้วต่อ SMA SSMA |
| ขั้วต่อ SMP SMPM CSMP ASMP |
| แคตตาล็อกขั้วต่อ mmW (2.92 มม., 2.4 มม., 1.85 มม., 1.0 มม., 0.8 มม.) |
| อะแดปเตอร์ RF ระหว่างซีรีส์ (SMA ถึง SSMA, SMP ถึง SMPM, SMA ถึง 2.92 มม., SMA ถึง N....) |
| ขั้วต่อ N TNC TNCA |
| ขั้วต่อ BMA SBMA |
| ขั้วต่อ MCX & MMCX |
| ขั้วต่อ Micro D J30J+J30J+J55A+J55AM+J56J |
| ซีลแก้วกับโลหะแบบสุญญากาศ |
| ชุดสายเคเบิล RF แบบโคแอกเชียล |
| ปรับแต่งผลิตภัณฑ์ (เสาอากาศ, ฟิลเตอร์, ตัวแบ่งกำลัง, คัปเปลอร์, ส่วนประกอบเวฟไกด์, อุปกรณ์ทดสอบ, โมดูลแพ็คเกจ) |
