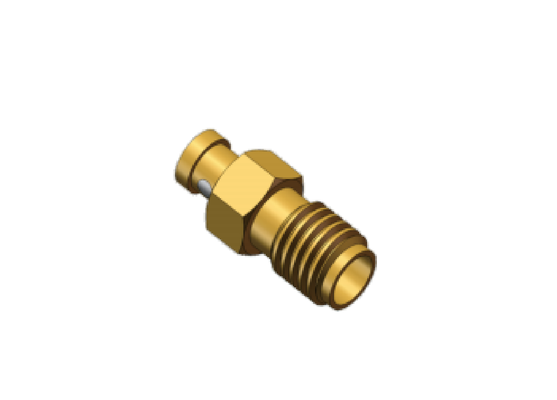

18GHz 50Ωตัวเมียมินิ SMA แจ็ค SSMA RF โคแอกเซียลเชื่อมต่อสายผสมพันธุ์ MF108A, CXN3506
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ขั้วต่อสายเคเบิลหญิง SSMA | แบบอย่าง: | SSMA-K506 |
|---|---|---|---|
| ช่วงความถี่: | 0.3MHz-18GHz | ความต้านทาน: | 50Ω |
| สวพ: | 750V | ความต้านทานของฉนวน: | ≥5000MΩ |
| ตัวนำศูนย์: | โลหะผสมทองแดง, ชุบทอง | ตัวนำด้านนอก: | โลหะผสมทองแดง, ชุบทอง |
| รูปแบบตัวเชื่อมต่อ: | ตรง | สายผสมพันธุ์: | CNX3506, MF108A |
| ฉนวน: | ไฟเบอร์ | ตัวอย่าง: | ในสต็อก |
| เน้น: | ขั้วต่อโคแอกเซียล RF SSMA 18GHz,50Ω มินิ SMA แจ็คตัวเมีย,สายเคเบิลเชื่อมต่อ RF SSMA |
||
50 โอห์ม 18GHz ตัวเชื่อมต่อ RF Coaxial แบบ SSMA ตัวเมีย สำหรับสายเคเบิล CXN3506, MF108A (เส้นผ่านศูนย์กลางสายเคเบิล 2.3 มม.)
ประสิทธิภาพความถี่สูงถึง 18GHz
ตัวเชื่อมต่อ RF Coaxial ซีรีส์ SSMA เป็นเวอร์ชันย่อส่วนของตัวเชื่อมต่อ SMA ออกแบบให้มีขนาดเล็กกว่า 30% ในขณะที่ยังคงรักษาคุณสมบัติประสิทธิภาพที่ยอดเยี่ยม ด้วยอินเทอร์เฟซแบบเกลียว (10-36UNF-2) และอิมพีแดนซ์ลักษณะเฉพาะ 50 โอห์ม ตัวเชื่อมต่อเหล่านี้รองรับความถี่สูงถึง 30GHz
คุณสมบัติหลัก:
- การออกแบบที่กะทัดรัด - เล็กกว่าตัวเชื่อมต่อ SMA มาตรฐาน 30%
- การทำงานย่านความถี่กว้างถึง 30GHz
- ความน่าเชื่อถือสูงสำหรับการใช้งานที่ต้องการ
- มีให้เลือกหลายรูปแบบ: แบบตรง, แบบมุมฉาก, แบบยึดผนัง และแบบหน้าแปลน
- ปลอก/แกนเกลียวสแตนเลสเพื่อความทนทาน
อินเทอร์เฟซของตัวเชื่อมต่อ RF Coaxial SSMA
ขนาดตัวเชื่อมต่อสายเคเบิล RF Coaxial Mini SMA Jack:
หมายเลขรุ่น: SSMA-K506 (สายเคเบิลที่เข้ากันได้ CXN3506, MF108A, เส้นผ่านศูนย์กลางสายเคเบิล 2.3 มม.)
หมายเลขรุ่น: SSMA-K506L (สายเคเบิลที่เข้ากันได้ CXN3506, MF108A, เส้นผ่านศูนย์กลางสายเคเบิล 2.3 มม.)
การใช้งาน
Xi'an Elite Electronics เชี่ยวชาญด้านโซลูชันการเชื่อมต่อระบบสำหรับอุตสาหกรรมที่ต้องการ ได้แก่:
- ระบบการบินและอวกาศ
- อุปกรณ์นำทางและเรดาร์
- ระบบการสื่อสาร
- เครื่องมือวัด
- การใช้งานอิเล็กทรอนิกส์
การบรรจุและจัดส่ง
ตัวเชื่อมต่อ RF Coaxial SSMA แต่ละตัวได้รับการบรรจุอย่างระมัดระวังเพื่อให้แน่ใจว่าได้รับการปกป้องระหว่างการขนส่ง:
เราใช้บริการจัดส่งที่เชื่อถือได้สำหรับการจัดส่งที่รวดเร็ว โดยให้ข้อมูลการติดตามแก่ลูกค้าเมื่อจัดส่ง
