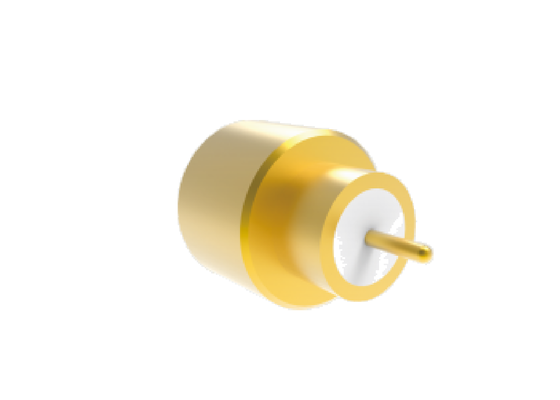

50Ω 40GHz ปลั๊ก SMPM ที่ปิดสนิทอย่างแน่นหนาสำหรับ PCB บัดกรีพร้อมพิน OD ตัวเชื่อมต่อ RF การบินและอวกาศ 2.18 มม. ที่มีการสูญเสียการแทรกต่ำ
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ตัวเชื่อมต่อ RF การบินและอวกาศ SMPM PCB | แบบอย่าง: | เอสเอ็มพีเอ็ม(MB)-JHD186-F |
|---|---|---|---|
| ช่วงความถี่: | 0.3MHz-40GHz | ความต้านทาน: | 50Ω |
| สวพ: | 500V | ความต้านทานของฉนวน: | ≥5000MΩ |
| ตัวนำศูนย์: | ≤8mΩ; โลหะผสม Kavar, ชุบทอง | ตัวนำด้านนอก: | ≤3.5mΩ; โลหะผสม Kavar, ชุบทอง |
| ฉนวน: | กระจกใสไม่มีสี | VSWR: | ≤1.4 |
| การสูญเสียการแทรก: | ≤0.4dB | อัตราการรั่วไหล: | ≤1.01325×10-3Pa·cm3/วินาที |
| อุณหภูมิ: | -55 ℃ ~ 125 ℃ | ความทนทาน: | 500 รอบ |
| เน้น: | เครื่องเชื่อม RF 40GHz SMPM,เครื่องเชื่อมผสม PCB ที่ปิดปิด,เครื่องเชื่อม RF ระบบอากาศที่มีการเสียการใส่ที่ต่ํา |
||
ขั้วต่อ RF SMPM แบบปิดผนึกสุญญากาศ 50 โอห์ม 40GHz แบบ Full detent สำหรับบัดกรี PCB พร้อมขา OD 2.18 มม. สำหรับการบินและอวกาศ พร้อมการสูญเสียการแทรกต่ำ
ขั้วต่อ RF SMPM สำหรับการบินและอวกาศเป็นขั้วต่อ RF โคแอกเชียลแบบกดเข้าขนาดเล็กพิเศษ มีขนาดกะทัดรัด (เล็กกว่าซีรีส์ SMP) น้ำหนักเบา และแบนด์วิดท์ความถี่ในการทำงานกว้าง โดยมีความถี่ในการทำงานสูงสุดถึง 50 GHzขั้วต่อตัวผู้มีให้เลือกสองประเภทอินเทอร์เฟซ: แบบ Full detent และแบบ Smooth bore การเชื่อมต่อแบบ Blind-mate ช่วยให้โครงสร้างการจับคู่สามารถเคลื่อนที่ในแนวแกนและแนวรัศมีได้เหมาะสำหรับการส่งสัญญาณ RF และไมโครเวฟ รวมถึงการใช้งานแบบโมดูลาร์ที่ติดตั้งหนาแน่น และมีการใช้งานอย่างแพร่หลายในสาขาที่ติดตั้งบนยานพาหนะ บนเรือ และบนดาวเทียม
คุณสมบัติการออกแบบ SMPM ของขั้วต่อ RF สำหรับการบินและอวกาศ
- การออกแบบที่กะทัดรัด
- การทำงานย่านความถี่สูงสุด 40GHz
- โครงสร้างที่ทนทานเพื่อความน่าเชื่อถือ
- มีให้เลือกหลายรูปแบบ: ตรง, มุมฉาก, bulkhead, ตัวเลือกการติดตั้ง PCB และหน้าแปลน
- VSWR และการสูญเสียการแทรกต่ำ
อินเทอร์เฟซของขั้วต่อ RF SMPM สำหรับการบินและอวกาศ
ขั้วต่อ RF SMPM แบบปิดผนึกสุญญากาศ 50 โอห์ม 40GHz แบบ Full Detent สำหรับบัดกรี PCB พร้อมขา OD 2.18 มม. สำหรับการบินและอวกาศ พร้อมการสูญเสียการแทรกต่ำ
หมายเลขรุ่น: SMPM(MB)-JHD186-F
หมายเลขรุ่น SMPM Full Detent แบบปิดผนึกสุญญากาศที่คล้ายกัน: SMPM(1.7)(MB)-JHD303-F
หมายเหตุ: โปรดติดต่อฝ่ายขายเพื่อขอเอกสารข้อมูลโดยละเอียด
หมายเหตุ: โปรดตรวจสอบแคตตาล็อกของเราสำหรับรุ่นที่คล้ายกันเพิ่มเติมตามการใช้งานของคุณ
การใช้งานขั้วต่อ RF สำหรับการบินและอวกาศ
Xi'an Elite Electronics เชี่ยวชาญด้านโซลูชันการเชื่อมต่อระบบสำหรับอุตสาหกรรมที่ต้องการ รวมถึง:
- ระบบการบินและอวกาศ
- อุปกรณ์นำทางและเรดาร์
- ระบบสื่อสาร
- เครื่องมือวัด
- การใช้งานอิเล็กทรอนิกส์
การบรรจุและจัดส่ง
ขั้วต่อ RF SMPM แบบ Full detent สำหรับการบินและอวกาศแต่ละชิ้นได้รับการบรรจุอย่างระมัดระวังเพื่อให้แน่ใจว่าได้รับการปกป้องระหว่างการขนส่ง:
เราใช้บริการจัดส่งที่เชื่อถือได้สำหรับการจัดส่งที่รวดเร็ว โดยให้ข้อมูลการติดตามแก่ลูกค้าเมื่อจัดส่ง
