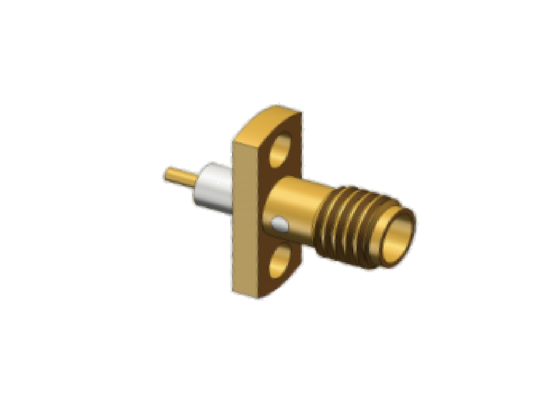

ตัวเรือนโลหะผสมทองแดงแบบแผง 2 รูชุบทองมินิ SMA แจ็คตัวเชื่อมต่อ RF Coax สูงถึง 18GHz
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ขั้วต่อแผงมินิ SMA ตัวเมีย | แบบอย่าง: | SSMA-KFD178 |
|---|---|---|---|
| ช่วงความถี่: | 0.3MHz-18GHz | ความต้านทาน: | 50Ω |
| สวพ: | 750V | ความต้านทานของฉนวน: | ≥5000MΩ |
| ตัวนำศูนย์: | โลหะผสมทองแดง, ชุบทอง | ตัวนำด้านนอก: | โลหะผสมทองแดง, ชุบทอง |
| วิธีเมานต์: | แผงยึด 2 รู | ฉนวน: | ไฟเบอร์ |
| เน้น: | สายต่อสมาคม 2 หลุม สายต่อสมาคม RF โคเอ็กซ์ทอง สายต่อสมาคมสมาคม 18GHz,gold plating RF coax connector,copper alloy SMA jack 18GHz |
||
คําอธิบายสินค้า:
เครื่องเชื่อม coaxial RF mini SMA Series เป็นผลิตภัณฑ์ขนาดเล็กของเครื่องเชื่อม SMA.
เครื่องเชื่อม coaxial RF SSMA เป็นตัวอนุพันธ์ขนาดเล็กที่คอมแพคต์มากของอินเตอร์เฟซ SMA มาตรฐาน ที่ออกแบบมาเพื่อแก้ข้อจํากัดพื้นที่ในระบบไมโครเวฟความหนาแน่นสูงมีขนาดเพียง 70% ของขนาดรวมของสมาสเตอร์ SMA แบบปกติ, พวกเขามีความสามารถในการวางแผนที่ประหยัดพื้นที่ที่ไม่มีคู่แข่งสําหรับโมดูล PCB compact และเครื่องทดสอบขนาดเล็ก
มีรูปแบบขนาดเล็กมาก ความสามารถในการตอบสนองแบบความกว้างขวางสูงมาก ความต่อเนื่องทางไฟฟ้าที่เหนือกว่า และความมั่นคงทางกลที่แข็งแรงซีรี่ย์เครื่องเชื่อมเส้นนี้ มีความน่าเชื่อถือระยะยาวที่โดดเด่น ภายใต้การสั่นสะเทือนและอุณหภูมิการรับรองโครงสร้างล็อค 10-36UNF-2 ที่มีความแม่นยํากับความคับประจํา 50Ω ที่มาตรฐาน การเชื่อมต่อ SSMA รองรับการส่งสัญญาณที่มั่นคงผ่าน DC ถึง 30GHzกว้างเกินขีดจํากัดความถี่บนที่มีประสิทธิภาพของเครื่องเชื่อม SMA ทั่วไป.
สร้างขึ้นเพื่อความสมบูรณ์แบบของสัญญาณคลื่นมิลลิเมตรความแม่นยําสูง เครื่องเชื่อม SSMA รักษา VSWR ที่ต่ํามาก และการสูญเสียการใส่ที่น้อยที่สุดในความกว้างของแดนเต็มการกําจัดการบิดเบือนสัญญาณและความเบี่ยงเบนในการวัดที่พบได้กับอินเตอร์เฟซ SMA ที่มีขนาดใหญ่เกิน 26.5GHz+. ใช้ได้อย่างแพร่หลายในด้านการสื่อสารไมโครเวฟระดับสูง อุปกรณ์การทดสอบและวัดความแม่นยํา เครื่องบินอากาศยาน ระบบเรดาร์เรียงระยะ ระบบอิเล็กทรอนิกส์ และโมดูลตรวจจับ RF หนาแน่นมันใช้เป็นทางออกที่ดีที่สุดในการปรับปรุงการแก้ไขเมื่อสมาธิ SMA เครื่องเชื่อม ไม่สามารถตอบสนองความต้องการขนาดเล็กและความถี่สูง.
เครื่องเชื่อม SSMA RF Coaxมิติของอินเตอร์เฟซ:
มิติการออกแบบของ 2 หลุม Flange Mount Copper Alloy SSMA ผู้หญิง RF Coaxial Microstrip Connectors : SSMA-KFD178 (หน่วย: มม.)
ในส่วนของชุดนี้ เรามีบางแบบคล้ายกันกับกล่องเหล็กสแตนเลสทองแดง โฮสติกสแตนเลสการกันความร้อน ด้านผิวคอนเวกซ์และความยาวที่แตกต่างกันของสปินและ OD 0.88mm, 0.6mm,0.5 มิลลิเมตร, 0.3 มิลลิเมตร เพื่อตอบสนองความต้องการของลูกค้า
2 หลุมแพนเนล Mount ทองแดงสกัดสหรัฐ Mini SMA หญิง RF Coax Connectors กับความละเอียดความละเอียด: SSMA-KFD178
รูปแบบคล้ายกันอื่น:
2 หลุม แผนที่ติดตั้งสแตนเลสสแตนเลส Mini SMA Jack RF Coax Connectors: Sสมาชิกที่ได้รับการกําหนด
การใช้งาน:
ซีอาน เอลิท อิเล็กทรอนิกส์ผู้ผลิตนําของระบบเชื่อมต่อทางระบบส่วนใหญ่ใช้งานด้านการบินอากาศ การบิน การนําทาง ระบบราดาร์ การสื่อสาร การวัดอิเล็กทรอนิกส์สนาม
ผลิตภัณฑ์ที่มีคุณภาพสูงของเรา ใช้วัสดุที่ดีที่สุดและกระบวนการที่เข้มงวด เพื่อให้มั่นคงและน่าเชื่อถือในสภาพแวดล้อมที่รุนแรง
การบรรจุและการจัดส่ง:
การบรรจุ:
เครื่องเชื่อม RF Coaxial Connector เพศหญิง SSMA ที่ติด 2 หลุม ถูกบรรจุไว้ในกล่องกระดาษอย่างรอบคอบ เพื่อให้คุ้มกันระหว่างการขนส่ง
การขนส่ง
เราส่งเครื่องเชื่อม SSMA ที่ติดตั้งบนแผ่นโดยใช้บริการส่งสินค้าที่น่าเชื่อถือ เพื่อให้ลูกค้าของเราได้รับการจัดส่งอย่างปลอดภัยและรวดเร็ว ลูกค้าจะได้รับหมายเลขติดตามหลังจากการจัดส่ง
