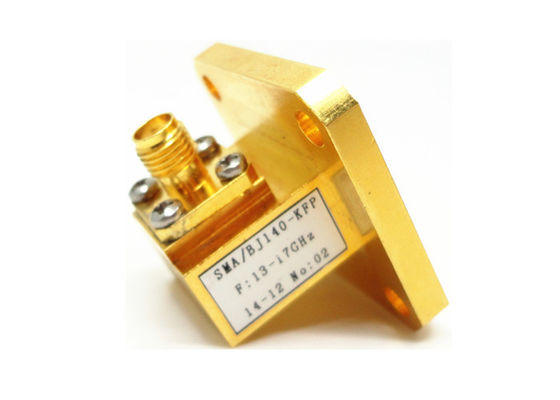

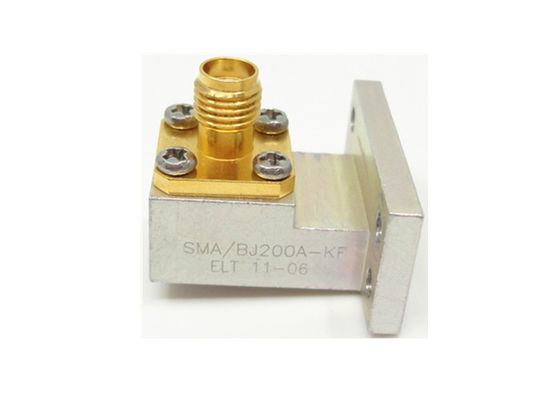

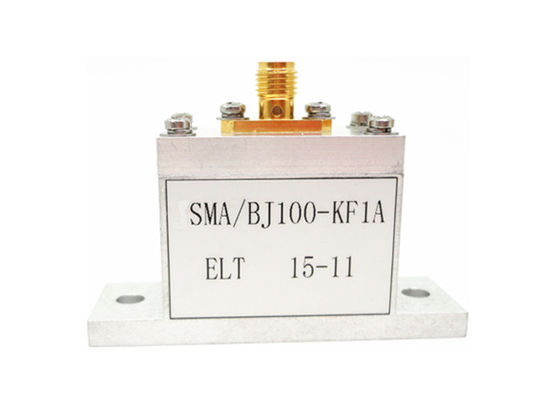

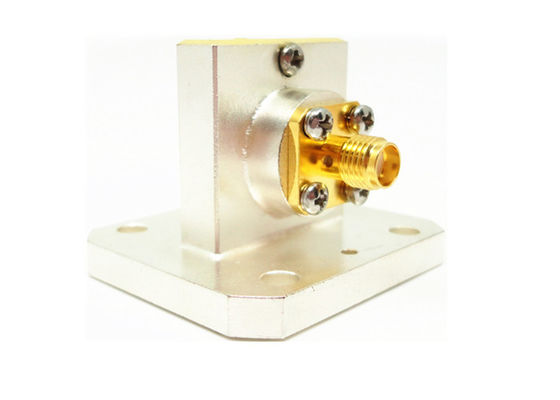

อะแดปเตอร์เวฟไกด์เป็นโคแอกเชียล WR90 WR75 WR42 SMA ตัวเมีย 8.15GHz~22GHz
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ท่อนำคลื่นไปยังอะแดปเตอร์โคแอกเชียล | วัสดุ: | ขั้วต่อทองเหลือง |
|---|---|---|---|
| ช่วงความถี่: | 8.15-22GHz | ตัวเชื่อมต่อ: | SMA |
| VSWR: | 1.25 | ความต้านทาน: | 50 โอห์ม |
| ขนาดท่อนำคลื่น: | WR112 WR90 WR75 WR62 WR51 WR42 | รูปแบบร่างกาย: | สิ้นสุดการเปิดตัว มุมขวา |
| เน้น: | อะแดปเตอร์เวฟไกด์เป็น SMA WR90,อะแดปเตอร์โคแอกเชียลเวฟไกด์ WR75 8.15GHz,อะแดปเตอร์เวฟไกด์ WR42 22GHz |
||
WR90 WR75 WR42 SMA Female Waveguide to Coaxial Adapter 8.15 GHz to 22 GHz

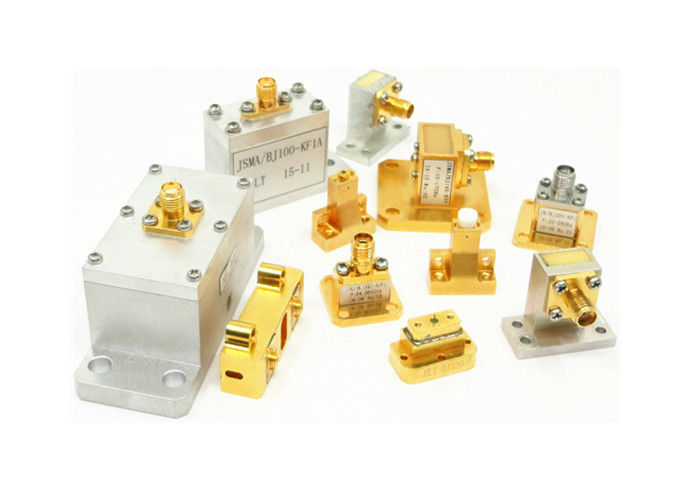

Waveguide to Coaxial Adapter ผลิตโดย Xi'an Elite Electronic Industrial Co., Ltd. แบ่งออกเป็นสองโครงสร้าง มุมฉาก และปลายเปิด สำหรับอะแดปเตอร์เวฟไกด์ปลายสายโคแอกเซียล เราสามารถจัดหาให้ได้ N type, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMP และประเภทอื่นๆ อีกมากมาย ความถี่ของพวกมันอยู่ในช่วง 6.5GHz ถึง 50GHz รุ่นเวฟไกด์ของเรามีตั้งแต่ BJ84 ถึง BJ400 (wr112-wr22) นอกจากนี้เรายังสามารถเสนอกำหนดเองอะแดปเตอร์เวฟไกด์โคแอกเซียลตามความต้องการพิเศษของลูกค้า
ข้อมูลจำเพาะ:
| ชื่อผลิตภัณฑ์ | Waveguide to SMA Coaxial Adapters |
| ประเภทโคแอกเซียล | SMA |
| ขนาดเวฟไกด์ | WR112 WR90 WR75 WR62 WR51 WR42 |
| สไตล์ตัวเครื่อง | End Launch, Right Angle |
| ช่วงความถี่ | 8.15-22GHz |
| อิมพีแดนซ์ | 50 Ohm |
| VSWR | 1.25 |
ข้อดี:
-อะแดปเตอร์เวฟไกด์ของเรามีความน่าเชื่อถือสูง ขนาดเล็ก และประสิทธิภาพที่ยอดเยี่ยม ฯลฯ ซึ่งทำให้ได้รับการยอมรับอย่างกว้างขวางในการวัดไมโครเวฟและอุปกรณ์คลื่นมิลลิเมตร ฯลฯ
รูปวาดโดยละเอียด (มม.):
รายการอะแดปเตอร์ Waveguide to SMA Coaxial:
| หมายเลขรุ่น | คำอธิบาย | หมายเหตุ |
| SMA/BJ100-KF | อะแดปเตอร์มุมฉาก WR90 ถึง SMA female | BJ100=WR90 |
| SMA/BJ100-KF1B | อะแดปเตอร์ปลายเปิด WR90 ถึง SMA female | |
| SMA/BJ100A-KF | อะแดปเตอร์มุมฉาก WR90A ถึง SMA female พร้อมวงแหวนซีล | BJ100A=WR90A |
| SMA/BJ100A-KF1 | อะแดปเตอร์มุมฉาก WR90A ถึง SMA female | |
| SMA/BJ120-KF | อะแดปเตอร์มุมฉาก WR75 ถึง SMA female สูง 25.8 มม. | BJ120=WR75 |
| SMA/BJ120-KF1 | อะแดปเตอร์ปลายเปิด WR75 ถึง SMA female | |
| SMA/BB120B-KF | อะแดปเตอร์มุมฉาก WR75B ถึง SMA male สูง 30 มม. | BJ120B=WR75B |
| SMA/BJ140-KF | อะแดปเตอร์มุมฉาก WR62 ถึง SMA female | BJ140=WR62 |
| SMA/BJ140-KF1 | อะแดปเตอร์ปลายเปิด WR62 ถึง SMA female | |
| SMA/BJ180-KF | อะแดปเตอร์ปลายเปิด WR51 ถึง SMA female | BJ180=WR51 |
| SMA/BJ180-KF1A | อะแดปเตอร์ปลายเปิด WR51 ถึง SMA female |
การอ้างอิงข้ามมาตรฐาน Waveguide
| มาตรฐานจีน | มาตรฐานสากล | ช่วงความถี่ (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
Waveguide to Coax Adapter-ELT 2024.pdf
หมายเหตุ:
เรามี Waveguide to Coaxial Adapters มากกว่า 1,000 ประเภทให้เลือก หากไม่พบอะแดปเตอร์ที่คุณกำลังใช้งาน โปรดติดต่อเราพร้อมรายละเอียดของคุณ ยินดีรับมิติ ODM.
