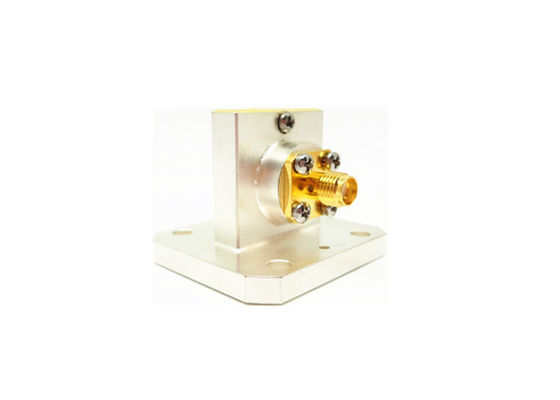

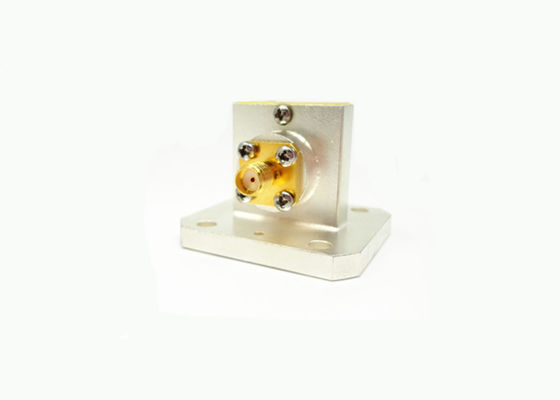

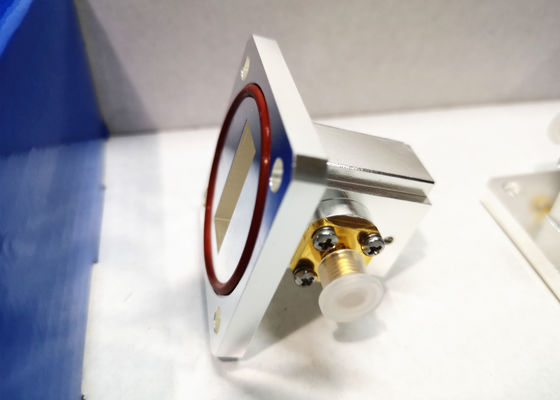

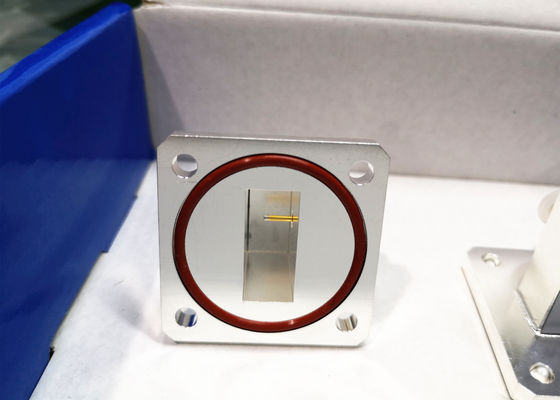

8.2GHz~12.5GHz WR90 BJ100 SMA หญิง มุมขวานําคลื่นไปยังตัวปรับรังสรร SMA/BJ100A-KF
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ท่อนำคลื่นไปยังอะแดปเตอร์โคแอกเชียล | วัสดุ: | ขั้วต่อทองเหลือง |
|---|---|---|---|
| ช่วงความถี่: | 8.15-12.5GHz | ตัวเชื่อมต่อ: | SMA หญิง |
| VSWR: | 1.25 | ความต้านทาน: | 50 โอห์ม |
| ขนาดท่อนำคลื่น: | WR90 | รูปแบบร่างกาย: | มุมฉาก |
| เน้น: | ท่อนำคลื่น WR90 ไปยังอะแดปเตอร์ Coax,อะแดปเตอร์มุมขวาหญิง SMA,8.2-12.5GHz BJ100 แอดป์เตอร์นําคลื่น |
||
อะแดปเตอร์เวฟไกด์ WR90 เป็น Coax SMA มุมฉาก
อะแดปเตอร์เวฟไกด์แบบโคแอกเซียลที่ผลิตโดยบริษัทของเราแบ่งออกเป็นสองโครงสร้าง คือ มุมฉาก (Right Angle) และปลายเปิด (End Launch) สำหรับอะแดปเตอร์เวฟไกด์แบบโคแอกเซียล เราสามารถจัดหาให้ได้N type, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMPและประเภทอื่นๆ อีกมากมาย ช่วงความถี่ตั้งแต่ 6.5GHz ถึง 70GHz.รุ่นเวฟไกด์ของเรามีตั้งแต่BJ84 ถึง BJ400 (wr112-wr22). นอกจากนี้ เรายังสามารถนำเสนออะแดปเตอร์เวฟไกด์โคแอกเซียลแบบกำหนดเองตามความต้องการพิเศษของลูกค้า
อะแดปเตอร์เวฟไกด์ของเรามีความน่าเชื่อถือสูง ขนาดเล็ก และประสิทธิภาพที่ยอดเยี่ยม ฯลฯ ซึ่งทำให้ได้รับการยอมรับอย่างกว้างขวางในการวัดไมโครเวฟและอุปกรณ์คลื่นมิลลิเมตร ฯลฯกรุณาดาวน์โหลด Catalog- Waveguide to Coaxial Adapters.pdf
ข้อมูลจำเพาะ:
| ชื่อผลิตภัณฑ์ | อะแดปเตอร์เวฟไกด์เป็นโคแอกเซียล SMA |
| ประเภทโคแอกเซียล | SMA |
| ขนาดเวฟไกด์ | WR90 |
| รูปแบบตัวเครื่อง | มุมฉาก |
| ช่วงความถี่ | 8.15-12.5GHz |
| อิมพีแดนซ์ | 50 โอห์ม |
| VSWR | 1.25 |
แบบละเอียด:
รายการอะแดปเตอร์เวฟไกด์เป็นโคแอกเซียล SMA
| หมายเลขรุ่น | คำอธิบาย | หมายเหตุ |
| SMA/BJ100-KF | อะแดปเตอร์เวฟไกด์ WR90 เป็น SMA หญิง มุมฉาก | BJ100=WR90 |
| SMA/BJ100-KF1B | อะแดปเตอร์เวฟไกด์ WR90 เป็น SMA หญิง ปลายเปิด | |
| SMA/BJ100A-KF | อะแดปเตอร์เวฟไกด์ WR90A เป็น SMA หญิง มุมฉาก พร้อมวงแหวนซีลสุญญากาศ | BJ100A=WR90A |
| SMA/BJ100A-KF1 | อะแดปเตอร์เวฟไกด์ WR90A เป็น SMA หญิง มุมฉาก | |
| SMA/BJ120-KF | อะแดปเตอร์เวฟไกด์ WR75 เป็น SMA หญิง มุมฉาก สูง 25.8 มม. | BJ120=WR75 |
| SMA/BJ120-KF1 | อะแดปเตอร์เวฟไกด์ WR75 เป็น SMA หญิง ปลายเปิด | |
| SMA/BB120B-KF | อะแดปเตอร์เวฟไกด์ WR75B เป็น SMA ชาย มุมฉาก สูง 30 มม. | BJ120B=WR75B |
| SMA/BJ140-KF | อะแดปเตอร์เวฟไกด์ WR62 เป็น SMA หญิง มุมฉาก | BJ140=WR62 |
| SMA/BJ140-KF1 | อะแดปเตอร์เวฟไกด์ WR62 เป็น SMA หญิง ปลายเปิด | |
| SMA/BJ180-KF | อะแดปเตอร์เวฟไกด์ WR51 เป็น SMA หญิง ปลายเปิด | BJ180=WR51 |
| SMA/BJ180-KF1A | อะแดปเตอร์เวฟไกด์ WR51 เป็น SMA หญิง ปลายเปิด |
การอ้างอิงข้ามมาตรฐานเวฟไกด์
| มาตรฐานจีน | มาตรฐานสากล | ช่วงความถี่ (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
หมายเหตุ:
เรามีอะแดปเตอร์Waveguide to Coaxial Adapters มากกว่า 10,000 ประเภทให้เลือก หากไม่พบอะแดปเตอร์ที่คุณต้องการ โปรดติดต่อเราพร้อมรายละเอียดของคุณ ยินดีรับการออกแบบ ODM
