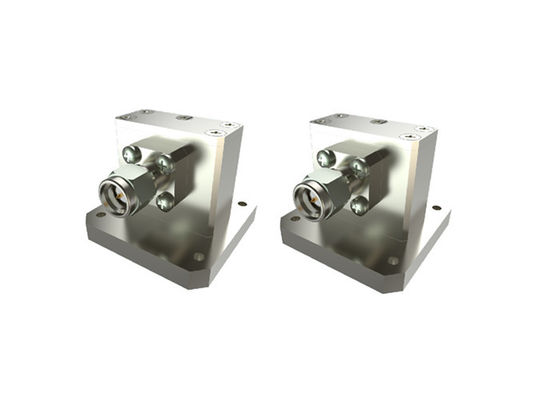

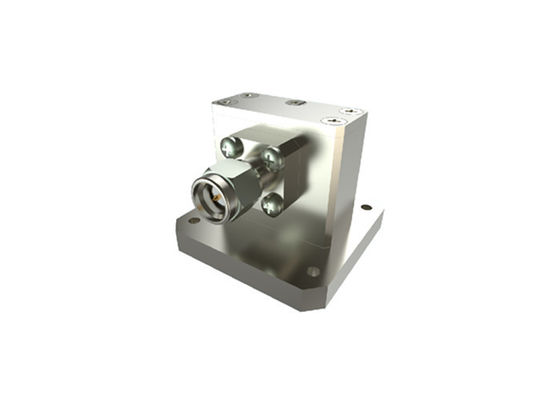

6.5GHz~18GHz WRD650 Ridge Waveguide To Coaxial Adapter SMA Male Right Angle SMA/WRD650-JF
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ความต้านทาน: | 50 โอห์ม | ชื่อสินค้า: | ท่อนำคลื่นไปยังอะแดปเตอร์โคแอกเชียล |
|---|---|---|---|
| ช่วงความถี่: | 6.5-18GHz | ตัวเชื่อมต่อ: | SMA |
| VSWR: | 1.3 | รูปแบบร่างกาย: | มุมฉาก |
| วัสดุ: | วัสดุอลูมิเนียม | คำหลัก: | อะแดปเตอร์ท่อนำคลื่น |
| เน้น: | อะแดปเตอร์เวฟไกด์ WRD650 ไปยังโคแอกเชียล,อะแดปเตอร์มุมขวาชาย SMA,อะแดปเตอร์เวฟไกด์ 6.5GHz~18GHz |
||
SMA หัวมุมฉาก WRD650 ท่อนำคลื่นแบบร่องไปยังอะแดปเตอร์โคแอกเชียล
อะแดปเตอร์ท่อนำคลื่นไปยังโคแอกเชียล ผลิตโดย Xi'an Elite Electronic Industrial Co., Ltd. แบ่งออกเป็นสองโครงสร้าง มุมฉาก และปลายเปิด สำหรับอะแดปเตอร์ท่อนำคลื่นปลายโคแอกเชียล เราสามารถจัดหาให้ได้ N type, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMP และประเภทอื่นๆ อีกมากมาย ช่วงความถี่ของพวกมันอยู่ที่ 6.5GHz ถึง 50GHz รุ่นท่อนำคลื่นของเรามีตั้งแต่ BJ84 ถึง BJ400 (wr112-wr22) นอกจากนี้เรายังสามารถเสนอกำหนดเองอะแดปเตอร์โคแอกเชียลแบบท่อนำคลื่นตามความต้องการพิเศษของลูกค้า
ข้อมูลจำเพาะ:
| ชื่อผลิตภัณฑ์ | อะแดปเตอร์ท่อนำคลื่นไปยัง SMA โคแอกเชียล |
| ประเภทโคแอกเชียล | SMA |
| ขนาดท่อนำคลื่น | WRD650 |
| รูปแบบตัวเครื่อง | มุมฉาก |
| ช่วงความถี่ | 6.5-18GHz |
| อิมพีแดนซ์ | 50 โอห์ม |
| VSWR | 1.3 |
ข้อดี:
-อะแดปเตอร์ท่อนำคลื่นของเรามีความน่าเชื่อถือสูง ขนาดเล็ก และประสิทธิภาพที่ยอดเยี่ยม ฯลฯ ซึ่งทำให้ได้รับการยอมรับอย่างกว้างขวางในการวัดไมโครเวฟและอุปกรณ์คลื่นมิลลิเมตร ฯลฯ

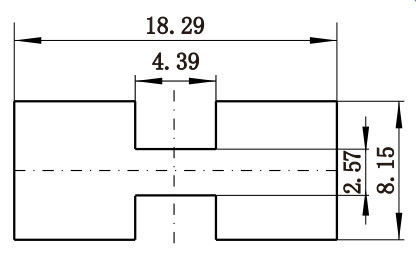

ภาพวาดโดยละเอียด:
รายการอะแดปเตอร์ท่อนำคลื่นไปยัง SMA โคแอกเชียล:
| หมายเลขรุ่น | คำอธิบาย | หมายเหตุ |
| SMA/BJ100-KF | อะแดปเตอร์ WR90 ไปยัง SMA ตัวเมียแบบมุมฉาก | BJ100=WR90 |
| SMA/BJ100-KF1B | อะแดปเตอร์ WR90 ไปยัง SMA ตัวเมียแบบปลายเปิด | |
| SMA/BJ100A-KF | อะแดปเตอร์ WR90A ไปยัง SMA ตัวเมียแบบมุมฉากพร้อมวงแหวนซีล | BJ100A=WR90A |
| SMA/BJ100A-KF1 | อะแดปเตอร์ WR90A ไปยัง SMA ตัวเมียแบบมุมฉาก | |
| SMA/BJ120-KF | อะแดปเตอร์ WR75 ไปยัง SMA ตัวเมียแบบมุมฉาก สูง 25.8 มม. | BJ120=WR75 |
| SMA/BJ120-KF1 | อะแดปเตอร์ WR75 ไปยัง SMA ตัวเมียแบบปลายเปิด | |
| SMA/BB120B-KF | อะแดปเตอร์ WR75B ไปยัง SMA ตัวผู้แบบมุมฉาก สูง 30 มม. | BJ120B=WR75B |
| SMA/BJ140-KF | อะแดปเตอร์ WR62 ไปยัง SMA ตัวเมียแบบมุมฉาก | BJ140=WR62 |
| SMA/BJ140-KF1 | อะแดปเตอร์ WR62 ไปยัง SMA ตัวเมียแบบปลายเปิด | |
| SMA/BJ180-KF | อะแดปเตอร์ WR51 ไปยัง SMA ตัวเมียแบบปลายเปิด | BJ180=WR51 |
| SMA/BJ180-KF1A | อะแดปเตอร์ WR51 ไปยัง SMA ตัวเมียแบบปลายเปิด |
การอ้างอิงข้ามมาตรฐานท่อนำคลื่น
| มาตรฐานจีน | มาตรฐานสากล | ช่วงความถี่ (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
Waveguide to Coax Adapter-ELT 2024.pdf
หมายเหตุ:
เรามีอะแดปเตอร์ท่อนำคลื่นไปยังโคแอกเชียลมากกว่า 10,000 ประเภทให้เลือก หากไม่พบอะแดปเตอร์ที่คุณกำลังใช้งาน โปรดติดต่อเราพร้อมรายละเอียดของคุณ ยินดีรับมิติ ODM
