26.4GHz ~ 40GHz WR28 BJ320 ถึง K 2.92 มม.
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ท่อนำคลื่นไปยังอะแดปเตอร์โคแอกเชียล | วัสดุ: | ขั้วต่อทองเหลือง |
|---|---|---|---|
| ช่วงความถี่: | 26.4-40GHz | ตัวเชื่อมต่อ: | 2.92 มม. (ชนิด K) |
| VSWR: | 1.25 | ขนาดท่อนำคลื่น: | WR28 |
| รูปแบบร่างกาย: | มุมฉาก | การสูญเสียการแทรก: | ≤0.35 dB |
| เน้น: | WR28 อัดแปลงแนวคลื่นมุมขวา,BJ320 ถึง 2.92 มม.,26.4-40GHz waveguide to coax adapter เครื่องปรับระบายเสียง |
||

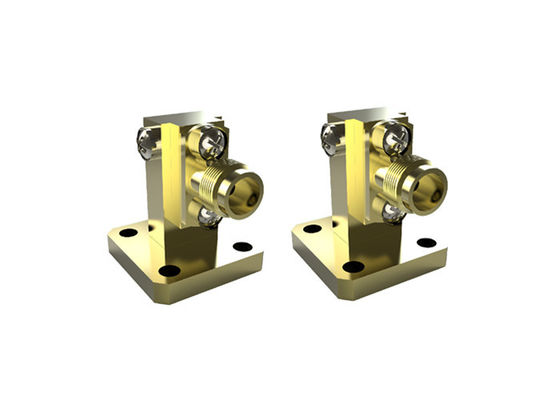

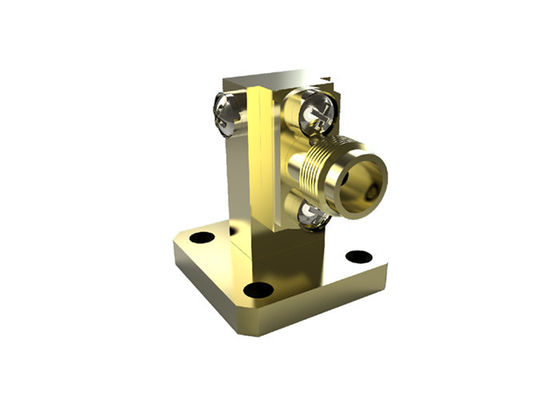

อะแดปเตอร์เวฟไกด์เป็นโคแอกเชียล K 2.92 มม. แบบมุมฉากตัวเมีย
อะแดปเตอร์เวฟไกด์เป็นโคแอกเชียล ผลิตโดย Xi'an Elite Electronic Industrial Co., Ltd. แบ่งออกเป็นสองโครงสร้าง มุมฉาก และแบบปลายเปิด สำหรับอะแดปเตอร์เวฟไกด์แบบโคแอกเชียล เราสามารถจัดหาให้ได้ N type, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMP และประเภทอื่นๆ อีกมากมาย ความถี่ของพวกมันอยู่ในช่วง 5.4GHz ถึง 70GHz รุ่นเวฟไกด์ของเรามีตั้งแต่ BJ84 ถึง BJ400 (WR112-WR22)
นอกจากนี้ เราสามารถเสนอ กำหนดเอง อะแดปเตอร์โคแอกเชียลเวฟไกด์ตามความต้องการพิเศษของลูกค้า
ข้อมูลจำเพาะ:
| ชื่อผลิตภัณฑ์ | อะแดปเตอร์เวฟไกด์เป็นโคแอกเชียล |
| ประเภทโคแอกเชียล | 2.92 มม. (ประเภท K) |
| ขนาดเวฟไกด์ | WR28 |
| รูปแบบตัวเครื่อง | มุมฉาก |
| ช่วงความถี่ | 26.4-40.0GHz |
| อิมพีแดนซ์ | 50 โอห์ม |
| VSWR | 1.25 |
ข้อดี:
-อะแดปเตอร์เวฟไกด์ของเรามีความน่าเชื่อถือสูง ขนาดเล็ก และประสิทธิภาพที่ยอดเยี่ยม ฯลฯ ซึ่งทำให้ได้รับการยอมรับอย่างกว้างขวางในการวัดไมโครเวฟและอุปกรณ์คลื่นมิลลิเมตร ฯลฯ
ภาพวาดโดยละเอียด:
หน่วย (มม.)
รายการอะแดปเตอร์เวฟไกด์เป็น 2.92 มม. (ประเภท K) โคแอกเชียล:
| หมายเลขรุ่น | คำอธิบาย | หมายเหตุ |
| K/BJ220-KF2 | อะแดปเตอร์มุมฉากตัวเมีย WR42 เป็น K (2.92 มม.) | BJ220=WR42 |
| K/BJ220-KF1 | อะแดปเตอร์ปลายเปิดตัวเมีย WR42 เป็น K (2.92 มม.) | K=ตัวเมีย |
| K/BJ260-KF | อะแดปเตอร์มุมฉากตัวเมีย WR34 เป็น K (2.92 มม.) | BJ260=WR34 |
| K/BJ260-KF1 | อะแดปเตอร์ปลายเปิดตัวเมีย WR34 เป็น K (2.92 มม.) | |
| K/BJ320-KF | อะแดปเตอร์มุมฉากตัวเมีย WR28 เป็น K (2.92 มม.) | BJ320=WR28 |
| K/BJ320-KF1 | อะแดปเตอร์ปลายเปิดตัวเมีย WR28 เป็น K (2.92 มม.) | |
| K/BJ320-JF1 | อะแดปเตอร์ปลายเปิดตัวผู้ WR28 เป็น K (2.92 มม.) | J=ตัวผู้ |
| K/BJ400-KF1 | อะแดปเตอร์ปลายเปิดตัวเมีย WR22 เป็น K (2.92 มม.) | BJ400=WR22 |
| K/24JS18000-KF | อะแดปเตอร์ปลายเปิดตัวเมีย WR24JS18000 เป็น K (2.92 มม.) |
การอ้างอิงไขว้มาตรฐานเวฟไกด์
| มาตรฐานจีน | มาตรฐานสากล | ช่วงความถี่ (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
หมายเหตุ:
เรามีอะแดปเตอร์เวฟไกด์เป็นโคแอกเชียลมากกว่า 10,000 ประเภทให้เลือก หากไม่พบอะแดปเตอร์ที่คุณกำลังใช้งาน โปรดติดต่อเราพร้อมรายละเอียดของคุณ ODM dimension is welcomed.
