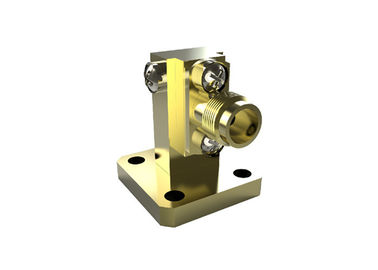

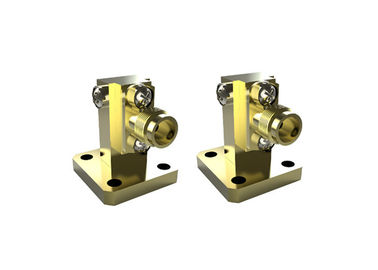

40GHz Waveguide To Coaxial Adapter WR28 K 2.92 มม วัสดุทองแดง มุมขวา K / BJ320-KF
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ท่อนำคลื่นไปยังอะแดปเตอร์โคแอกเชียล | วัสดุ: | ขั้วต่อทองเหลือง |
|---|---|---|---|
| ช่วงความถี่: | 26.4-40GHz | ตัวเชื่อมต่อ: | 2.92 มม. (ชนิด K) |
| VSWR: | 1.25 | ขนาดท่อนำคลื่น: | WR28 |
| รูปแบบร่างกาย: | มุมฉาก | การสูญเสียการแทรก: | ≤0.35 dB |
| เน้น: | อะแดปเตอร์ coax เพื่อท่อนำคลื่นอะแดปเตอร์มุมขวา,right angle coax adapter |
||
อะแดปเตอร์ Waveguide to Coaxial 40GHz WR28 K 2.92mm ตัวเมีย มุมฉาก
อะแดปเตอร์ Waveguide to CoaxialผลิตโดยXi'an Elite Electronic Industrial Co., Ltd.แบ่งออกเป็นสองโครงสร้าง คือ มุมฉากและแบบปลาย สำหรับอะแดปเตอร์ปลายโคแอกเชียลของ Waveguide เราสามารถจัดหา N type, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMPและประเภทอื่นๆ อีกมากมาย ความถี่ของมันมีตั้งแต่ 5.4GHz ถึง 70GHz รุ่น Waveguide ของเรามีตั้งแต่ BJ84 ถึง BJ400 (WR112-WR22)
นอกจากนี้ เรายังสามารถนำเสนอแบบกำหนดเองอะแดปเตอร์ Waveguide โคแอกเชียลตามความต้องการพิเศษของลูกค้า
ข้อมูลจำเพาะ:
| ชื่อผลิตภัณฑ์ | อะแดปเตอร์ Waveguide to Coaxial |
| ประเภทโคแอกเชียล | 2.92mm(K type) |
| ขนาด Waveguide | WR28 |
| รูปแบบตัวเครื่อง | มุมฉาก |
| ช่วงความถี่ | 26.4-40.0GHz |
| SMA อิมพีแดนซ์ | 50 โอห์ม |
| VSWR | 1.25 |
ข้อดี:
-อะแดปเตอร์ Waveguide ของเรามีความน่าเชื่อถือสูง ขนาดเล็ก และประสิทธิภาพยอดเยี่ยม ฯลฯ ซึ่งทำให้มีการนำไปใช้อย่างแพร่หลายในการวัดไมโครเวฟและอุปกรณ์คลื่นมิลลิเมตร ฯลฯ
ภาพวาดโดยละเอียด:
หน่วย (มม.)
รายการ Waveguide to2.92mm(K type)อะแดปเตอร์ Coaxial:
| หมายเลขรุ่น | คำอธิบาย | หมายเหตุ |
| K/BJ220-KF2 | อะแดปเตอร์ WR42 to K(2.92mm) ตัวเมีย มุมฉาก | BJ220=WR42 |
| K/BJ220-KF1 | อะแดปเตอร์ WR42 to K(2.92mm) ตัวเมีย แบบปลาย | K=ตัวเมีย |
| K/BJ260-KF | อะแดปเตอร์ WR34 to K(2.92mm) ตัวเมีย มุมฉาก | BJ260=WR34 |
| K/BJ260-KF1 | อะแดปเตอร์ WR34 to K(2.92mm) ตัวเมีย แบบปลาย | |
| K/BJ320-KF | อะแดปเตอร์ WR28 to K(2.92mm) ตัวเมีย มุมฉาก | BJ320=WR28 |
| K/BJ320-KF1 | อะแดปเตอร์ WR28 to K(2.92mm) ตัวเมีย แบบปลาย | |
| K/BJ320-JF1 | อะแดปเตอร์ WR28 to K(2.92mm) ตัวผู้ แบบปลาย | J=ตัวผู้ |
| K/BJ400-KF1 | อะแดปเตอร์ WR22 to K(2.92mm) ตัวเมีย แบบปลาย | BJ400=WR22 |
| K/24JS18000-KF | อะแดปเตอร์ WR24JS18000 to K(2.92mm) ตัวเมีย แบบปลาย |
การอ้างอิงข้ามมาตรฐาน Waveguide
| มาตรฐานจีน | มาตรฐานสากล | ช่วงความถี่ (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
หมายเหตุ:
เรามีอะแดปเตอร์ Waveguide to Coaxial ให้เลือกมากกว่า 10,000 แบบ หากคุณไม่พบอะแดปเตอร์ที่คุณใช้อยู่ โปรดติดต่อเราพร้อมรายละเอียดของคุณยินดีต้อนรับมิติข้อมูล ODM
