WR90 BJ100 ถึง N Female มุมขวา Waveguide ถึง Coax Adapter 8.2GHz~12.5GHz N/BJ100-KF

 WR90 BJ100 ถึง N Female Waveguide To Coax Adapter 8.2GHz~15GHz

ความถี่ของ อะแดปเตอร์เวฟไกด์เป็นโคแอกเชียล ประมวลผลโดย Elite Electronic (ELT) ครอบคลุม 5.4GHz-110GHz. ด้วยความน่าเชื่อถือสูง ขนาดเล็ก และประสิทธิภาพที่ยอดเยี่ยม จึงมีการใช้งานอย่างแพร่หลายในการวัดไมโครเวฟและอุปกรณ์คลื่นมิลลิเมตร เวฟไกด์มี เวฟไกด์สี่เหลี่ยมมาตรฐานและเวฟไกด์แบบร่องคู่ และเวฟไกด์ที่ไม่ได้มาตรฐานสามารถปรับแต่งได้ตามความต้องการของผู้ใช้ อินเทอร์เฟซการเชื่อมต่อปลายโคแอกเชียลประกอบด้วย N, TNC, SMA, SMP, 3.5mm, K (2.92mm), 2.4mm, 1.85mm, 1.0mm และไมโครสตริป. อะแดปเตอร์เวฟไกด์เป็นโคแอกเชียลแบ่งออกเป็นสองประเภท: แบบปลายตรงและแบบมุมฉากตามการวางแนวอินเทอร์เฟซ ในบรรดาเหล่านี้ ประเภท RA launch ยังสามารถใช้เป็น โครงสร้างกำลังสูง.



ข้อดี:

-อะแดปเตอร์เวฟไกด์ของเรามีความน่าเชื่อถือสูง ขนาดเล็ก และประสิทธิภาพที่ยอดเยี่ยม ฯลฯ ซึ่งทำให้ได้รับการยอมรับอย่างกว้างขวางในการวัดไมโครเวฟและอุปกรณ์คลื่นมิลลิเมตร ฯลฯ



ภาพวาดโครงร่างของหมายเลขรุ่น N/BJ100-KF:

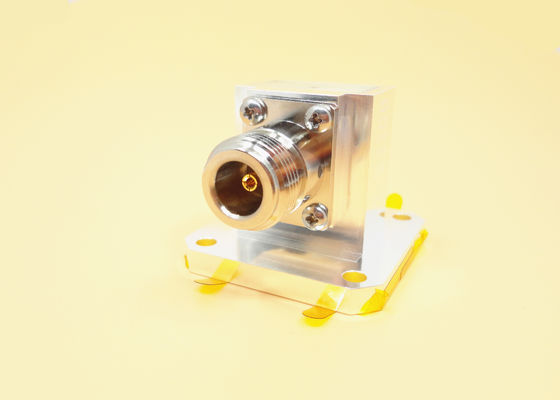

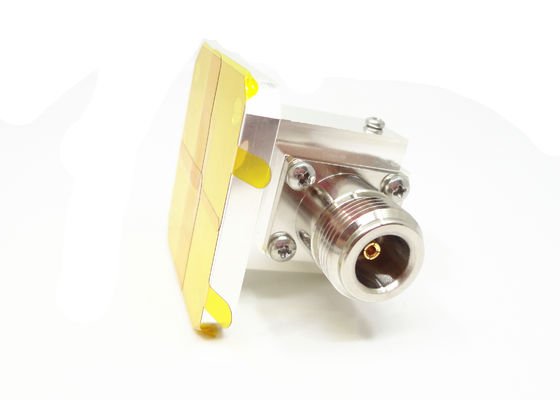

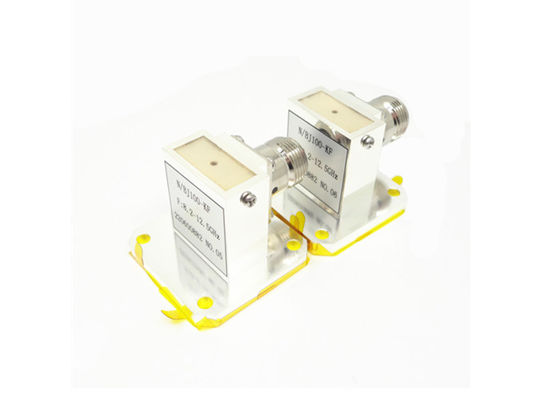

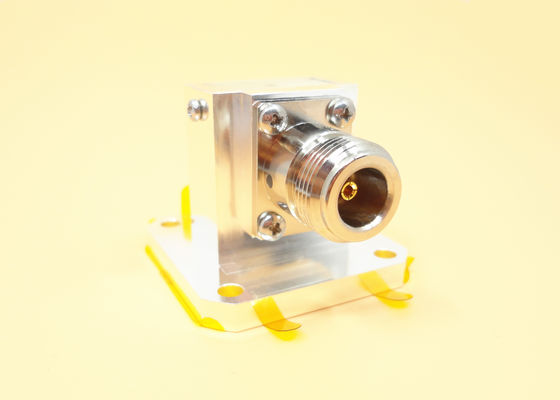

รูปภาพของ WR90 BJ100 ถึง N Female Waveguide to Coax Adapter N/BJ100-KF:





รายการของ Waveguide to N Coaxial Adapters:

หมายเลขรุ่น	คำอธิบาย	หมายเหตุ
N/BJ100-KF	อะแดปเตอร์ปลายตรง WR90(BJ100) ถึง N female	BJ100=WR90
N/BJ120-KF	อะแดปเตอร์ปลายตรง WR75(BJ120) ถึง N female	BJ120=WR75
N/BJ100-KF1	อะแดปเตอร์มุมฉาก WR62(BJ140) ถึง N female	BJ140=WR62



การอ้างอิงข้ามมาตรฐานเวฟไกด์

Waveguide to Coax Adapter-ELT 2024.pdf
