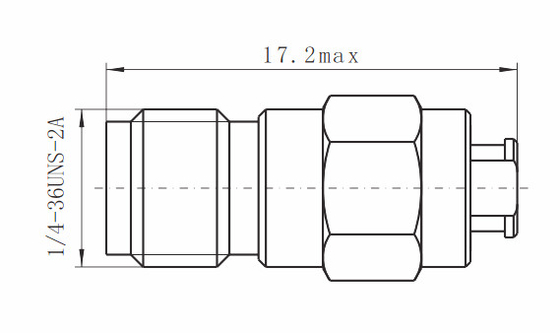

ขั้วต่อ RF ซีรี่ส์ K 2.92 มม. ตัวเมียสแตนเลสสำหรับ CXN3506 / MF108A
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| วัสดุ: | สแตนเลส | เพศ: | หญิง |
|---|---|---|---|
| ชื่อผลิตภัณฑ์: | 2.92 มม. ชนิด K SMK | คำหลัก: | ขั้วต่อสายเคเบิล |
| รายการ: | ตัวเชื่อมต่อคลื่นมิลลิเมตร | การชุบ: | ชุบนิเกิล |
| แอปพลิเคชัน: | RF | การชุบผิว: | พาสซีฟ |
| เน้น: | ตัวเชื่อมต่อ RF หญิง K 2.92 มม.,CXN3506 ตัวเชื่อมต่อ RF 2.92 มม.,ตัวเชื่อมต่อ RF MF108A 2.92 มม. |
||
ขั้วต่อโคแอกเซียล RF สแตนเลสมุมขวาตัวผู้สำหรับสายเคเบิล CXN3506/MF108A
ชุดสายเคเบิลและตัวเชื่อมต่อมุมขวาของ Xi'an Elite Electronic ให้ประสิทธิภาพทางไฟฟ้าที่ยอดเยี่ยมตั้งแต่ DC สูงถึง 40GHzไม่จำเป็นต้องเสียสละประสิทธิภาพเพื่อพื้นที่ ตัวเชื่อมต่อประสิทธิภาพสูงเหล่านี้มีขนาดกะทัดรัดและมีความทนทานโดดเด่นปัจจุบันมีจำหน่ายสำหรับประเภทสายเคเบิล CXN3506 และ MF108A และในซีรีส์ SMA และ 2.92 มม.
ซีรีส์ K (2.92 มม.) เป็นตัวเชื่อมต่อที่มีความแม่นยำซึ่งออกแบบมาเพื่อใช้กับการใช้งานไมโครเวฟที่ต้องการประสิทธิภาพที่ยอดเยี่ยมสูงถึง 40GHzสามารถข้ามผ่านชุดขั้วต่อ SMA และ 3.5 มม.คอนเนคเตอร์ Series K มีข้อดีหลายประการ เช่น ขนาดเล็ก น้ำหนักเบา ความถี่สูง และการเชื่อมต่อที่เชื่อถือได้ เป็นต้น
ข้อมูลจำเพาะ:
| ความต้านทาน | 50Ω |
| ช่วงความถี่ | ดีซี - 40GHz |
| ระดับแรงดันไฟฟ้า | 250 VRMS (ระดับน้ำทะเลสูงสุด) |
| แรงดันไฟฟ้าทนอิเล็กทริก | 750 VRMS (ระดับน้ำทะเลสูงสุด) |
|
อัตราส่วนคลื่นยืนแรงดันไฟฟ้า |
≤ 1.05 + 0.005ฟ |
| ต้านทานการติดต่อ | ตัวนำกลาง ≤ 3.0 mΩ |
| ตัวนำด้านนอก ≤ 2.0 mΩ | |
| ความต้านทานของฉนวน | ≥ 5,000 เมกะวัตต์ |
| ตัวนำภายใน | ปลั๊กตัวผู้: ทองเหลือง, ชุบทอง |
| แจ็คตัวเมีย: เบริลเลียมบรอนซ์, ชุบทอง | |
| ร่างกาย / เปลือก / ที่อยู่อาศัย |
ทองเหลือง, ชุบทอง,สแตนเลส, พาสซีฟ |
| ฉนวน | พีอีไอ/พีแอลเอฟ |
| ปะเก็น | ยางซิลิโคน |
| อุณหภูมิ | -55°C ~ +125°C |
| ความทนทาน | 500 รอบ |
| แรงบิด | 0.79 ~ 1.13 นิวตันเมตร |
คุณสมบัติ:
*การออกแบบที่ประหยัดพื้นที่ช่วยลดความเครียดในข้อต่อประสาน
*แทนที่การโค้งงอของสายเคเบิลให้แน่นเพื่อให้พอดีกับจุดที่คับแคบ
*การสิ้นสุดสายเคเบิลแบบยืดหยุ่นหรือกึ่งแข็งแบบมาตรฐาน
แอปพลิเคชัน:
* การใช้งาน RF ความถี่สูงที่ทนทาน
* การสร้างต้นแบบอย่างรวดเร็ว
*การทดสอบส่วนประกอบดิจิตอลความเร็วสูง
*แอปพลิเคชันทดสอบไร้สาย 5G
สินค้าที่เกี่ยวข้อง:
| K-JW506G | สเตนเลสมุมขวาตัว K สำหรับ CXN3506/MF108A |
| K-J506G | สเตนเลสตัวผู้ K สำหรับสายเคเบิล CXN3506/MF108A |
