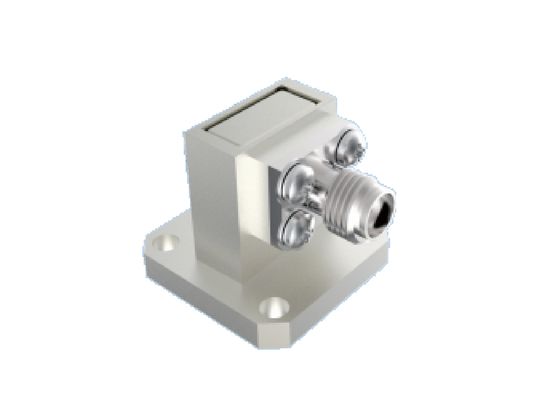

BJ320/WR 28 คอนเนคเตอร์สายคลื่นสู่ 2.92mm K Type Adapter 26.4GHz~38GHz เครื่องเชื่อม RF มุมขวาสําหรับเครื่องบินอวกาศ
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | WR42 ถึงขั้วต่อ RF โคแอกเซียล 2.92 มม | แบบอย่าง: | BTZH-P1J-3 |
|---|---|---|---|
| ช่วงความถี่: | 26.4GHz~38GHz | ตัวนำศูนย์: | โลหะผสมทองแดงชุบทองคำ |
| ตัวนำด้านนอก: | อลูมิเนียมอัลลอยด์, สีธรรมชาติออกซิเดชันเป็นสื่อกระแสไฟฟ้า | โครงสร้าง: | มุมฉาก |
| พอร์ตโคแอกเซียล: | ชนิด K 2.92 มม | พอร์ตท่อนำคลื่น: | บีเจ320/WR28 |
| วิธีเมานต์: | ตัวยึดหน้าแปลน 4 รู | VSWR: | ≤1.25 |
| การสูญเสียการแทรก: | ≤0.25dB | น้ำหนัก: | ≤16ก |
| เน้น: | 2.92mm RF แอดป์เตอร์แนวคลื่น,เครื่องเชื่อม RF ระบบบินระยะ Ka,ตัวปรับเปลี่ยนมุมขวา 26.4GHz-38GHz |
||
คำอธิบายผลิตภัณฑ์:
Waveguide ไปยัง K-Type (2.92 มม. RF Connector) mmWave
Elite Electronics ผลิตอะแดปเตอร์เวฟไกด์เป็นโคแอกเชียลเกรดอากาศยาน มีให้เลือกสองประเภทโครงสร้าง: แบบปลายเปิดและแบบมุมฉาก ช่วงความถี่ตั้งแต่ 5.3 GHz ถึง 145 GHz พอร์ตเวฟไกด์สี่เหลี่ยมรวมถึง: BJ70(WR137), BJ84(WR112), BJ100(WR90), BJ120(WR75), BJ140(WR62), BJ180(WR51), BJ220(WR42), BJ260(WR34), BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ 1200(WR8) อินเทอร์เฟซโคแอกเชียลครอบคลุม SMA, 2.92 มม., 2.4 มม. และ 1.85 มม., 1.0 มม., 0.8 มม. ซีรีส์ พอร์ตเวฟไกด์แต่ละพอร์ตรองรับแบนด์วิดท์เวฟไกด์เต็มรูปแบบ ด้วยโครงสร้างที่เชื่อถือได้ขนาดกะทัดรัด ประสิทธิภาพทางไฟฟ้าที่ยอดเยี่ยมพร้อมความสม่ำเสมอที่ดี และน้ำหนักเบา (≤20 กรัม) ผลิตภัณฑ์เหล่านี้จึงถูกนำไปใช้อย่างแพร่หลายในยานอวกาศประเภทต่างๆ
2.92 มม. RF Connector หรือที่เรียกว่า K Type connector, K-type connector เป็นคอนเนคเตอร์มิลลิเมตรเวฟที่ใช้กันอย่างแพร่หลาย โดยมีความถี่ในการทำงานสูงสุดถึง 40 GHz คอนเนคเตอร์ 2.92 มม. เรามีคอนเนคเตอร์สายเคเบิล, คอนเนคเตอร์แบบหน้าแปลน, คอนเนคเตอร์แบบบัลค์เฮด ด้วยอินเทอร์เฟซไดอิเล็กทริกแบบอากาศ จึงสามารถใช้งานร่วมกับคอนเนคเตอร์ SMA ซีรีส์ และ 3.5 มม. ได้อย่างสมบูรณ์ โดยให้ประโยชน์ที่สำคัญ ได้แก่ ขนาดกะทัดรัด การออกแบบน้ำหนักเบา ความถี่ในการทำงานสูง และการเชื่อมต่อที่เสถียรและเชื่อถือได้
ขนาดโครงร่าง ของเวฟไกด์ WR28 ถึง 2.92 มม. RF connectors:
หมายเลขรุ่น: BTZH-P1J-3
เวฟไกด์คอนเนคเตอร์เพิ่มเติมโปรดอย่าลังเลที่จะติดต่อเราเพื่อขอแคตตาล็อกผลิตภัณฑ์. | มีโซลูชันที่ปรับแต่งได้
การใช้งาน:
Xi'an Elite Electronics เป็น ผู้ผลิตชั้นนำด้านโซลูชันการเชื่อมต่อระบบให้บริการหลักในด้านอากาศยาน การบิน การนำทาง เรดาร์ การสื่อสาร การวัดอิเล็กทรอนิกส์สาขา ผลิตภัณฑ์คุณภาพสูงของเราใช้วัสดุที่ดีที่สุดและกระบวนการที่เข้มงวดเพื่อให้มั่นใจถึงความทนทานและความน่าเชื่อถือในสภาพแวดล้อมที่รุนแรง
การบรรจุและการจัดส่ง
การบรรจุ:
เวฟไกด์ WR 28 ไปยังโคแอกเชียล 2.92 มม. RFคอนเนคเตอร์โดยใช้บริการจัดส่งที่เชื่อถือได้เพื่อให้แน่ใจว่าการจัดส่งที่ปลอดภัยและรวดเร็วไปยังลูกค้าของเรา ลูกค้าจะได้รับหมายเลขติดตามหลังจากการจัดส่งการจัดส่ง:
เราจัดส่ง
เวฟไกด์ WR28 ไปยังโคแอกเชียล K type 2.92 มม. RFคอนเนคเตอร์โดยใช้บริการจัดส่งที่เชื่อถือได้เพื่อให้แน่ใจว่าการจัดส่งที่ปลอดภัยและรวดเร็วไปยังลูกค้าของเรา ลูกค้าจะได้รับหมายเลขติดตามหลังจากการจัดส่งการเปรียบเทียบพอร์ตเวฟไกด์
BJ
|
(มาตรฐานจีน) WR |
ความถี่ (GHz) | ความกว้างภายใน | ความสูงภายใน | ย่านความถี่ทั่วไป | BJ70 |
| WR137 | 5.38~8.17 | 34.85 | 15.8 | 7.9 | BJ84 |
| WR112 | 6.57~9.99 | 28.5 | 12.62 | ย่าน X | BJ120 |
| WR90 | 8.20~12.50 | 22.86 | 10.16 | ย่าน X | BJ120 |
| WR75 | 9.84~15.00 | 19.05 | 9.525 | Ku ความถี่ต่ำ | BJ140 |
| WR62 | 11.90~18.00 | 15.8 | 7.9 | ย่าน Ku | BJ180 |
| WR51 | 15.80~24.00 | 12.95 | 6.48 | Ku สูง/K ต่ำ | BJ220 |
| WR42 | 18.00~26.50 | 10.67 | 5.33 | ย่าน K | BJ260 |
| WR34 | 21.70~33.00 | 8.636 | 4.318 | Ka ความถี่ต่ำ | BJ320 |
| WR28 | 26.50~40.00 | 7.112 | 3.556 | Ka | BJ400 |
| WR22 | 33.00~50.00 | 5.69 | 2.845 | Ka ความถี่สูง / U | BJ500 |
| WR19 | 39.20~59.60 | 4.775 | 2.388 | ย่าน U/V | BJ620 |
| WR15 | 50.00~75.00 | 3.759 | 1.88 | ย่าน V | BJ740 |
| WR12 | 60.50~91.90 | 3.099 | 1.549 | ย่าน E | BJ900 |
| WR10 | 75.00~110.0 | 2.54 | 1.27 | ย่าน W | BJ1200 |
| WR08 | 92.20~140.0 | 2.032 | 1.016 | ย่าน F |
