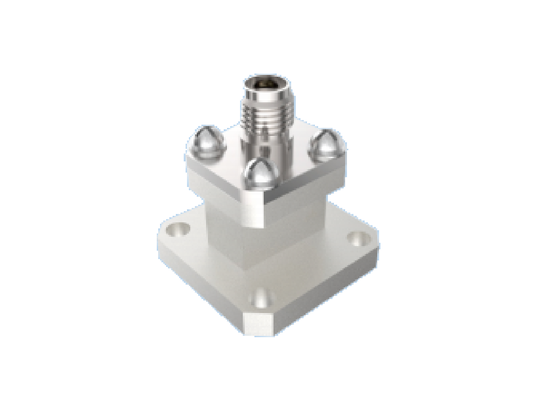

BJ220/WR 42 Waveguide ถึง 2.92 มม.K ประเภทอะแดปเตอร์ 18GHz ~ 26.5GHz End Launch Aerospace RF Connectors ใช้สำหรับ K Band
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | อะแดปเตอร์ชนิด WR42 เป็นโคแอกเซียล K | แบบอย่าง: | BTZH-H1H-3 |
|---|---|---|---|
| ช่วงความถี่: | 18GHz~26.5GHz | ตัวนำศูนย์: | โลหะผสมทองแดงชุบทองคำ |
| ตัวนำด้านนอก: | อลูมิเนียมอัลลอยด์, สีธรรมชาติออกซิเดชันเป็นสื่อกระแสไฟฟ้า | โครงสร้าง: | สิ้นสุดการเปิดตัว |
| พอร์ตโคแอกเซียล: | 2เครื่องเชื่อม RF ขนาด.92 มม. | พอร์ตท่อนำคลื่น: | บีเจ220/WR42 |
| วิธีเมานต์: | ตัวยึดหน้าแปลน 4 รู | VSWR: | <1.25 |
| การสูญเสียการแทรก: | <0.25dB | ||
| เน้น: | 2.92mm RF waveguide adapter คอนเนคเตอร์ RF ระยะ K แอร์โสเปซ 18GHz-26.5GHz,K band aerospace RF connector,18GHz-26.5GHz end launch connector |
||
คำอธิบายผลิตภัณฑ์:
เวฟไกด์ไปยัง K-Type (ขั้วต่อ RF 2.92 มม.) mmWave
Elite Electronics ผลิตอะแดปเตอร์เวฟไกด์เป็นโคแอกเชียลเกรดอากาศยาน มีให้เลือกสองประเภทโครงสร้าง: แบบปลายเปิดและแบบมุมฉาก ช่วงความถี่ตั้งแต่ 5.3 GHz ถึง 145 GHz พอร์ตเวฟไกด์สี่เหลี่ยมรวมถึง: BJ70(WR137), BJ84(WR112), BJ100(WR90), BJ120(WR75), BJ140(WR62), BJ180(WR51), BJ220(WR42), BJ260(WR34), BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ 1200(WR8) อินเทอร์เฟซโคแอกเชียลครอบคลุม SMA, 2.92 มม., 2.4 มม. และ 1.85 มม., 1.0 มม., 0.8 มม. พอร์ตเวฟไกด์แต่ละพอร์ตรองรับแบนด์วิดท์เวฟไกด์เต็มรูปแบบ ด้วยโครงสร้างที่เชื่อถือได้ขนาดภายนอกกะทัดรัด ประสิทธิภาพทางไฟฟ้าที่ยอดเยี่ยมพร้อมความสม่ำเสมอที่ดี และน้ำหนักเบา (≤20 กรัม) ผลิตภัณฑ์เหล่านี้จึงถูกนำไปใช้อย่างแพร่หลายในยานอวกาศประเภทต่างๆ
ขั้วต่อ RF 2.92 มม. หรือที่เรียกว่าขั้วต่อ K Type ขั้วต่อ K-type เป็นขั้วต่อคลื่นมิลลิเมตรที่ใช้กันอย่างแพร่หลาย โดยมีความถี่ในการทำงานสูงสุดถึง 40 GHz ขั้วต่อ RF 2.92 มม. ที่เรามีคือขั้วต่อสายเคเบิล ขั้วต่อแบบหน้าแปลน ขั้วต่อแบบบัลค์เฮด ด้วยอินเทอร์เฟซไดอิเล็กทริกอากาศ จึงสามารถใช้งานร่วมกับขั้วต่อ SMA และ 3.5 มม. ได้อย่างสมบูรณ์ โดยให้ประโยชน์ที่สำคัญ ได้แก่ ขนาดกะทัดรัด การออกแบบน้ำหนักเบา ความถี่ในการทำงานสูง และการเชื่อมต่อที่เสถียรและเชื่อถือได้
ขนาดภายนอกของเวฟไกด์ WR42 ถึงขั้วต่อ RF 2.92 มม. :
หมายเลขรุ่น: BTZH-H1H-3
ขั้วต่อ RF 2.92 มม. เพิ่มเติมโปรดอย่าลังเลที่จะติดต่อเราเพื่อขอแคตตาล็อกผลิตภัณฑ์. | มีโซลูชันที่ปรับแต่งได้
การใช้งาน:
Xi'an Elite Electronics เป็น ผู้ผลิตชั้นนำด้านโซลูชันการเชื่อมต่อระบบให้บริการหลักในด้านอากาศยาน การบิน การนำทาง เรดาร์ การสื่อสาร การวัดอิเล็กทรอนิกส์สาขา ผลิตภัณฑ์คุณภาพสูงของเราใช้วัสดุที่ดีที่สุดและกระบวนการที่เข้มงวดเพื่อให้มั่นใจถึงความทนทานและความน่าเชื่อถือในสภาพแวดล้อมที่รุนแรง
การบรรจุและการจัดส่ง
การบรรจุ:
ขั้วต่อเวฟไกด์ WR 42 ถึงโคแอกเชียล K type 2.92 มม. RFการเปรียบเทียบพอร์ตเวฟไกด์การจัดส่ง:
เราจัดส่ง
เวฟไกด์ WR42 ถึงโคแอกเชียล K type 2.92 มม. RFโดยใช้บริการจัดส่งที่เชื่อถือได้เพื่อให้แน่ใจว่าการจัดส่งถึงลูกค้าอย่างปลอดภัยและรวดเร็ว ลูกค้าจะได้รับหมายเลขติดตามหลังจากการจัดส่งการเปรียบเทียบพอร์ตเวฟไกด์BJ
(มาตรฐานจีน)
|
WR ความถี่ (GHz) |
ความกว้างภายใน | ความสูงภายใน | ย่านความถี่ทั่วไป | BJ70 | WR137 |
| 5.38~8.17 | 34.85 | 15.8 | ย่าน C/X | ย่าน Ku | WR112 |
| 6.57~9.99 | 28.5 | 12.62 | ย่าน X | BJ100 | WR75 |
| 8.20~12.50 | 22.86 | 10.16 | ย่าน X | BJ120 | WR75 |
| 9.84~15.00 | 19.05 | 9.525 | ความถี่ต่ำ Ku | BJ140 | WR62 |
| 11.90~18.00 | 15.8 | 7.9 | ย่าน Ku | BJ180 | WR51 |
| 15.80~24.00 | 12.95 | 6.48 | ความถี่สูง Ku/ความถี่ต่ำ K | BJ220 | WR42 |
| 18.00~26.50 | 10.67 | 5.33 | ย่าน K | BJ260 | WR34 |
| 21.70~33.00 | 8.636 | 4.318 | ความถี่ต่ำ Ka | BJ320 | WR28 |
| 26.50~40.00 | 7.112 | 3.556 | Ka | BJ400 | WR22 |
| 33.00~50.00 | 5.69 | 2.845 | ความถี่สูง Ka / U | BJ500 | WR19 |
| 39.20~59.60 | 4.775 | 2.388 | ย่าน U/V | BJ620 | WR15 |
| 50.00~75.00 | 3.759 | 1.88 | ย่าน V | BJ740 | WR12 |
| 60.50~91.90 | 3.099 | 1.549 | ย่าน E | BJ900 | WR10 |
| 75.00~110.0 | 2.54 | 1.27 | ย่าน W | BJ1200 | WR08 |
| 92.20~140.0 | 2.032 | 1.016 | ย่าน F |
