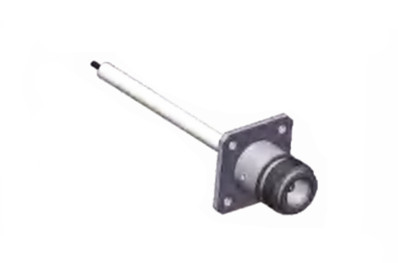

N ผู้หญิง 50Ω แฟลนจ์ PCB Mount RF Connector ด้วยไมโครสติปอันยาวสําหรับผลงาน RF ที่ดีที่สุด
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | คอนเนคเตอร์โคแอกเชียล RF ชนิด N | การชุบ: | ทองเหลือง/นิกเคิล |
|---|---|---|---|
| ความต้านทาน: | 50โอห์ม | ช่วงความถี่: | ดีซี~11GHz |
| รุ่น: | N-KB3A | เพศ: | หญิง |
| เน้น: | เครื่องเชื่อม RF PCB ที่ติดตั้งด้วยนิกเกิล,N เครื่องเชื่อม RF Female Flange,เครื่องเชื่อม RF Coaxial ประเภท N |
||
N ผู้หญิง 50Ω แฟลนจ์ PCB Mount RF Connector กับไมโครสเตอปยาว
เครื่องเชื่อมประเภท N คือ เครื่องเชื่อมแบบโคเอ็กซี่ที่มีเส้นสับสน ที่มีความสามารถในการป้องกันการสั่นสะเทือนที่ดีและคุณสมบัติไฟฟ้า และช่วงความถี่ทั่วไปถึง 11GHzระยะความถี่ของเราสามารถสูงถึง 18GHzมันเหมาะสําหรับสายไฟ RF ประเภทต่างๆ และใช้กันทั่วไปในด้านการบิน, การบินอากาศ, ราดาร์, ไมโครเวฟและสื่อสารดิจิตอล, เครื่องมือทดสอบและวัด, ฯลฯเราสามารถปรับแต่งเครื่องเชื่อมประเภท N และตัวปรับต่างๆ ตามความต้องการต่าง ๆ ของลูกค้า.
รายละเอียด
| คุณสมบัติไฟฟ้า | ||
| อุปสรรค | 50Ω | |
| ระยะความถี่ | DC ~ 11GHz ((Max.18GHz) | |
| ความดันเฉพาะ | 1000VRMS* ((Max.Sea Level) | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 1500VRMS* ((Max.Sea Level) | |
| ความต้านทานต่อการปิด | ≥ 5000MΩ | |
| ความต้านทานกลาง | ผ่าตัดภายนอก | ≤0.5mΩ |
| คอนดิกเตอร์กลาง | ≤ 1.5mΩ | |
| VSWR | ≤ 1.3 | |
| คุณสมบัติวัสดุและเครื่องกล | ||
| คอนดิกเตอร์ศูนย์ | เพศชาย | แบรส
เครื่องเคลือบ nickel |
| หญิง | โฟสฟอร์ทองแดง
เครื่องเคลือบ nickel |
|
| สัมผัสที่ทนทาน | โฟสฟอร สีทองแดง | เครื่องเคลือบ nickel |
| กล่อง / โฮสติ้ง | ทองแดง สแตนเลส |
เครื่องเคลือบ nickel |
| เครื่องจับสายไฟฟ้า | สีเหลือง | เครื่องเคลือบ nickel |
| อุปกรณ์กันไฟ | PTFE | |
| ก๊าซเกต | ยางซิลิโคน | |
| ความทนทาน | 500 วงจร | |

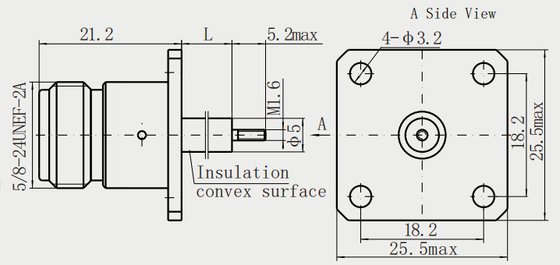

ภาพวาดรายละเอียด
การใช้งาน:
เครื่องเชื่อมประเภท N คือ เครื่องเชื่อมประเภท RF coaxial ซึ่งใช้เป็นหลักในการเชื่อมสายเคเบิลประเภท coaxialการออกแบบกันอากาศและการเชื่อมโยงแบบมีเส้นใยที่สามารถหมุนเพื่อล็อคไว้ในที่ขนาดกลางและการออกแบบที่น่าเชื่อถือทําให้มันเป็นหนึ่งในตัวเชื่อมแรกที่จะรองรับสัญญาณความถี่ไมโครเวฟ
การใช้งานของเครื่องเชื่อมประเภท N มีความกว้างขวาง รวมถึง แต่ไม่จํากัดต่อระบบสื่อสาร ระบบราดาร์ ระบบวิทยุ รวมถึงอุปกรณ์ทดสอบและวัดเนื่องจากความสามารถในการจัดการกับความถี่ถึง 18GHz, มันเหมาะสําหรับอุปกรณ์และระบบที่ต้องการการจัดการสัญญาณความถี่สูง
รายการสินค้า:
| เครื่องปรับรังสี |
| รวมเคเบิล RF |
| ปริมณฑลประปาจากกระจกไปยังโลหะ |
| เครื่องเชื่อม J30J Series |
| เครื่องย่อยหมุนไมโครเวฟ |
| คลื่นนําไปยังตัวปรับ Coaxial |
| สายเชื่อม RF SMA/SSMA |
| เครื่องเชื่อม RF SMP/SSMP |
| เครื่องเชื่อม RF MCX/MMCX |
| เครื่องเชื่อม RF TNC |
| เครื่องเชื่อม RF ประเภท N |
| เครื่องเชื่อม RF BNC เครื่องเชื่อมคลื่นมิลลิเมตร ((2.4mm, 2.92mm) |
การบรรจุและการจัดส่ง:
* กล่องส่งออกมาตรฐาน
* ตามความต้องการของลูกค้า
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของN ประเภท เครื่องเชื่อม, หากเชื่อมที่คุณใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณมันคือ.
