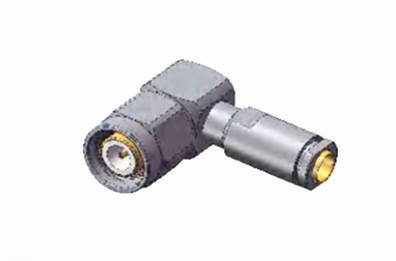

TNC ผู้ชายมุมขวา RF สายเชื่อมสําหรับ UFB205A ปลดปล่อยการเชื่อมต่อที่ไม่มีคู่
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ขั้วต่อ TNC RF | การชุบ: | ชุบนิเกิล |
|---|---|---|---|
| ความต้านทาน: | 50โอห์ม | มาตรฐานการออกแบบ: | IEC 60169-17 |
| ติดต่อวัสดุ: | ทองเหลือง, BeCu | ความทนทาน: | 500 รอบ |
| ประเภท: | ตรง | ร่างกาย: | RA/มุมขวา |
| เพศ: | ชาย | ||
| เน้น: | เครื่องเชื่อม RF TNC ที่เคลือบด้วยนิกเกิล,เครื่องเชื่อมเคเบิล RF TNC ชาย,UFB205A เครื่องเชื่อมเคเบิล RF |
||
ปลดปล่อยความเชื่อมต่อที่ไม่มีคู่แข่งกับ TNC ผู้ชายสาย RF มุมขวาสําหรับ UFB205A
ผลิตภัณฑ์ซีรีส์ TNC ได้ถูกออกแบบเป็นเวอร์ชั่นที่มีเส้นใยของเครื่องเชื่อม BNC. เครื่องเชื่อม RF TNC มีเส้นใยสกรูสําหรับการจับคู่.หน่วยกันน้ําแบบหมุนมีอุปสรรค 50Ohm อยู่เสมอ และทํางานจาก DC-11GHz. มีสองประเภทของเครื่องเชื่อม TNC: แบบมาตรฐานและแบบกลับมามุม. เครื่องเชื่อมราคาถูกเหล่านี้มักใช้ส่วนประกอบแบบหล่นและพับขณะที่ผลประกอบการของพวกเขาอาจไม่เท่าเทียมกับผลิตภัณฑ์อุตสาหกรรมหรือคุณภาพสูง, เครื่องเชื่อมเหล่านี้เป็นที่เหมาะสมสําหรับการใช้งานในแอพลิเคชั่นทางการค้าที่หลากหลาย. ใช้อย่างแพร่หลายสําหรับการเชื่อมต่อแอนเทนเน่, TNCs มีการใช้งานมากมายในเครื่องบิน, การป้องกัน, การสื่อสาร,และตลาดอุตสาหกรรมทั่วไป. polarity กลับและ 75 Ohm TNCs ยังมีอยู่
รายละเอียด
|
คุณสมบัติไฟฟ้า
|
||||
|
อุปสรรค
|
50Ω
|
|||
|
ระยะความถี่
|
DC ~ 4GHz
|
|||
|
ความดันเฉพาะ
|
2500VRMS (ระดับทะเลสูงสุด)
|
|||
|
โดเลคทริก ความตึงเครียด-ความต้านทาน
|
750VRMS (ระดับน้ําทะเลสูงสุด)
|
|||
|
ความต้านทานต่อการปิด
|
≥ 2000MΩ
|
|||
|
ความต้านทานต่อการสัมผัส
|
ผ่าตัดภายนอก
|
≤6mΩ
|
||
|
คอนดิกเตอร์กลาง
|
≤ 1.5mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
รายละเอียดทางกล
| มาตรฐานการออกแบบ | IEC 60169-17 |
| สอดคล้องกับ RoHS | ใช่ |
| การปิดการติดต่อศูนย์ | สับ |
| การปิดการติดต่อภายนอก | สับ |
| หมุนเวียนการเจริญพันธุ์ | 500 จักรยาน |
| การเก็บความสัมพันธ์ | 10N นาที |
| การยึดสายไฟฟ้า | 100N นาที |
| พลังการจับคู่ | 13.6N สูงสุด |
| พลังปลดการจับคู่ | 13.6N สูงสุด |
การใช้งาน:
* โทรศัพท์มือถือมือถือ
* อุปกรณ์
* สถานีฐาน
* เครือข่าย
* ราดาร์
* โทรคมนาคม

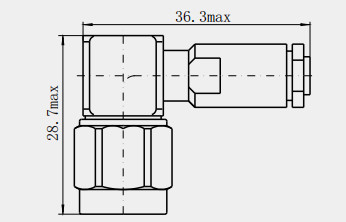

ภาพละเอียดของปลดปล่อยความเชื่อมต่อที่ไม่มีคู่แข่งกับ TNC ผู้ชายสาย RF มุมขวาสําหรับ UFB205A:
หน่วย: ((มม)
ลักษณะ:
- การเชื่อมต่อด้วยเชือก: การออกแบบนี้ให้ความทนทานต่อการสั่นสะเทือนและการกระแทกที่ดีขึ้น, รับประกันการเชื่อมต่อการจับคู่ที่ปลอดภัยและน่าเชื่อถือ
- อุปทาน 50 Ohm: มันแสดงผลงานที่ดีเยี่ยมในช่วงความถี่ DC-11GHz ทั้งหมด
- ระยะความถี่: ระยะความถี่ในการทํางานที่ดีที่สุดคือ 0-11GHz ซึ่งให้โอกาสการใช้งานที่กว้างกว่าเมื่อเทียบกับเครื่องเชื่อม BNC (เหมาะสําหรับความถี่สูงถึง 4GHz)ในช่วงความถี่ไมโครเวฟ, เครื่องเชื่อม TNC มากกว่า เครื่องเชื่อม BNC
- มีตัวเชื่อม TNC สองประเภท: แบบมาตรฐานและแบบกลับขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้
- ใช้อย่างแพร่หลายสําหรับการเชื่อมต่อแอนเทนเน่ เครื่องเชื่อมต่อ TNC มีการใช้งานมากมายในเครื่องบิน, การป้องกัน, การสื่อสาร และตลาดอุตสาหกรรมทั่วไปพวกเขายังเป็นที่สอดคล้องกับชนิดต่าง ๆ ของสายไฟ RF เช่น RG 174, RG 188, RG 316 ฯลฯ
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของเครื่องเชื่อม TNC, หากเชื่อมที่คุณใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณมันคือ.
