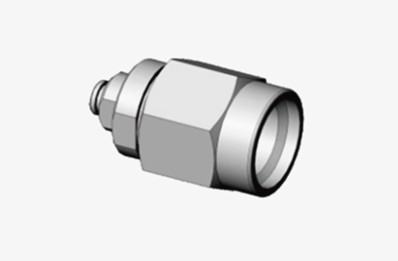

K2.92 เครื่องเชื่อม RF Coaxial เพศชายจากสแตนเลส สําหรับ 1#สายคลื่นมิลลิเมตรครึ่งแข็ง/ครึ่งยืดหยุ่น
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| Material: | Brass/Stainless Steel | Gender: | Male |
|---|---|---|---|
| Product name: | 2.92mm,K type,SMK | Keywords: | Cable connector |
| Item: | Millimeter Wave Connectors | Plating: | Gold Plated/Nickel Plated |
| Application: | RF | Insulator: | PTFE |
| เน้น: | K2.92 เครื่องเชื่อม RF Coaxial เพศชาย,คาเบลคลื่นมิลลิเมตร RF Coaxial Connector,เครื่องเชื่อม RF Coaxial จากสแตนเลส |
||
K2.92 เครื่องเชื่อม RF Coaxial เพศชายจากสแตนเลส สําหรับ 1#สายคลื่นมิลลิเมตรครึ่งแข็ง/ครึ่งยืดหยุ่น
เครื่องเชื่อม 50Ω โคอาเซียล 2.92 mm (หญิง) ที่มีความแม่นยําสูงถูกออกแบบมาสําหรับการใช้งาน RF และไมโครเวฟทั่วไปเครื่องเชื่อมประสิทธิภาพสูงเหล่านี้ถูกใช้อย่างแพร่หลายในสภาพแวดล้อมการทดสอบและการวัดต่างๆจากโทรศัพท์มือถือไปยังการสื่อสารทางดาวเทียม เพื่อให้อุปกรณ์ที่เหมาะสมและสายเคเบิลเชื่อมโยงกันพวกเขามีลักษณะโดย dielectric อากาศและการสนับสนุนศูนย์พลาสติกการนําสูญเสียต่ํา.
ลักษณะ:
1ลักษณะและลักษณะโครงสร้าง:
เครื่องเชื่อม K2.92 ได้ชื่อจากเส้นผ่าตัดภายในของสายไฟภายนอก ซึ่งมีขนาด 2.92 มิลลิเมตร
เครื่องเชื่อมนี้ใช้เครื่องตัดไฟฟ้าด้วยอากาศ เพื่อช่วยเพิ่มประสิทธิภาพในการส่งสัญญาณ โดยเฉพาะที่ความถี่สูง
ในทางการออกแบบ, เครื่องเชื่อม K2.92 มีโครงสร้างคล้ายๆ กับ เครื่องเชื่อม SMA และ 3.5mm แต่คอมแพคตกว่าและเหมาะสําหรับการใช้งานความถี่สูงกว่า
2การทํางานความถี่สูง:
เครื่องเชื่อม K2.92 ได้ถูกออกแบบมาเพื่อรองรับความถี่ในการทํางานสูงสุดถึง 40GHz โดยครอบคลุมความต้องการของช่วงคลื่นมิลลิเมตร
การออกแบบที่ดีที่สุดของมันทําให้เชื่อมรักษาอัตราต่อเนื่องระดับความดันต่ํา (VSWR) และการสูญเสียการใส่ที่ต่ําในความถี่สูงถึง 40GHzการปรับปรุงคุณภาพและประสิทธิภาพการส่งสัญญาณอย่างสําคัญ.

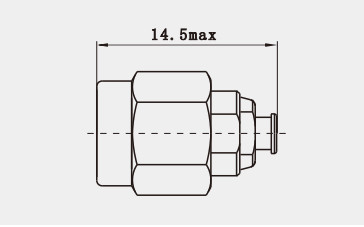

รูปแบบรูปกว้าง ((มม):
รายละเอียด(mm):
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| อุปสรรค | 50 Ω |
| ระยะความถี่ | DC - 40GHz |
| ระดับความกระชับกําลัง | 250 VRMS (ระดับน้ําทะเลสูงสุด) |
| ความดันทนทานแบบแบบดียิเลคทริก | 750 VRMS (ระดับน้ําทะเลสูงสุด) |
| สัดส่วนคลื่นยืนของแรงดัน VSWR |
≤ 1.05 + 0.005f |
| ความต้านทานต่อการสัมผัส | คอนดิวเตอร์ศูนย์ ≤ 3.0 mΩ |
| หน่วยนําทางภายนอก ≤ 2.0 mΩ | |
| ความต้านทานต่อการปิด | ≥ 5000 MΩ |
| คอนดิวเตอร์ภายใน | ชาย: ทองแดง ทองคํา |
| แจ็คหญิง: เบคู, ทองคํา | |
| สัมผัสที่ทนทาน | BeCu โนเคิลเคลือบ |
| ร่าง / เปลือก / บ้าน | ทองแดง ทองคํา สแตนเลส Passivated |
| อุปกรณ์กันไฟ | PEI |
| ก๊าซเกต | ยางซิลิโคน |
| อุณหภูมิ | -55°C ~ +125°C |
| ความทนทาน | 500 วงจร |
| ทอร์ค | 00.79 ~ 1.13 นิโอน |
การใช้งาน:
1การประยุกต์ใช้ในด้านการสื่อสาร:
ในเทคโนโลยีการสื่อสารที่ทันสมัย ความต้องการในการส่งสัญญาณความถี่สูงเพิ่มขึ้นอย่างต่อเนื่อง โดยเฉพาะในช่วงคลื่นมิลลิเมตรครอบคลุมช่วง 8 มิลลิเมตรทั้งหมด.
ด้วยการพาณิชย์เทคโนโลยี 5G และการสํารวจเทคโนโลยีการสื่อสาร 6G ในอนาคต การใช้เครื่องเชื่อม K2.92 ในการสร้างสถานีฐาน อุปกรณ์เครือข่ายและระบบสื่อสารดาวเทียมผลงานทางไฟฟ้าและคุณสมบัติทางเครื่องยนต์ที่เหนือกว่าของมัน ทําให้มีความเร็วในการส่งข้อมูลสูงและความช้าต่ํา
2การใช้งานในการทดสอบและการวัด
เครื่องเชื่อม K2.92 มีบทบาทสําคัญในอุปกรณ์การทดสอบและอุปกรณ์การวัดที่มีประสิทธิภาพสูงต่างๆ เช่น ในเครื่องวิเคราะห์เครือข่าย, เครื่องวิเคราะห์สเปคตรัม และเครื่องกําเนิดสัญญาณเครื่องเชื่อมนี้ใช้ในการส่งสัญญาณการวัดที่แม่นยําสําหรับวิจัยและวิศวกรพัฒนา เครื่องเชื่อม K2.92 เป็นตัวเลือกแรกในการเชื่อมตารางทดสอบกับอุปกรณ์ทดลองอื่น ๆ เมื่อดําเนินการวิจัยเทคโนโลยีคลื่นมิลลิเมตรพวกเขายังแสดงถึงความสําคัญของพวกเขา ในการวิจัยเทราเฮร์ตซ์และการทดสอบวัสดุ.
เครื่องเชื่อม RF อื่นๆ ขนาด 2.92 มิลลิเมตร ชาย หญิง:
|
เลขส่วน
|
คําอธิบาย
|
|
K-KFD14
|
2.92 มิลลิเมตร ประเภท K ผู้หญิง RF Coaxial Connector
|
|
K-KFD75G
|
สแตนเลส 2.92 มิลลิเมตร ประเภท K ผู้หญิง RF โคเอชชียล Connector
|
|
K-KFD8
|
2.92 มิลลิเมตร ประเภท K ผู้หญิง RF Coaxial Connector
|
|
K-JFD9G |
สแตนเลส 2.92 มิลลิเมตร ประเภท K ผู้ชาย RF โคเอชเชียล Connector
|
