รายละเอียดสินค้า:
การชำระเงิน:
|
| Keywords: | 2 Holes Flange Panel Connector | Type: | Millimeter Wave Connector |
|---|---|---|---|
| Plating: | Gold plated | Application: | RF |
| Insulator: | PTFE | Material: | Brass |
| Gender: | Female | Impendence: | 50Ohm |
| เน้น: | วัสดุทองแดง เครื่องเชื่อมเคเบิลหญิง,เครื่องเชื่อมเคเบิลยืดหยุ่นครึ่งแข็ง,เครื่องเชื่อมสายไฟฟ้าหญิงชุด K2.92 |
||

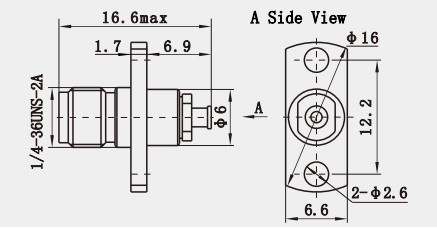

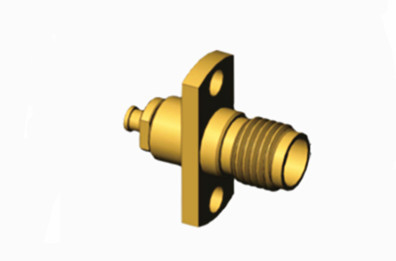

เครื่องเชื่อมเคเบิลหญิงจากวัสดุทองแดงซีรีส์ K2.92 สําหรับเคเบิล 1#ครึ่งแข็ง/ยืดหยุ่น
เครื่องเชื่อมประเภท "K" หรือประเภท 2.92 เป็นเครื่องเชื่อมที่ใช้บ่อยในอุปกรณ์คลื่นมิลลิเมตร สามารถรับฟังความถี่ถึง 40 GHzเครื่องเชื่อมเหล่านี้สามารถเปลี่ยนกันได้ทั้ง SMA และ 3สินค้าชุด.5 และใช้อินเตอร์เฟซแบบดียิเลคทริกอากาศ ที่โดดเด่นด้วยขนาดเล็ก น้ําหนักต่ํา และความสามารถในการทํางานที่ความถี่สูงคอนเนคเตอร์เหล่านี้ให้การเชื่อมต่อที่น่าเชื่อถือ.
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| อุปสรรค | 50 Ω |
| ระยะความถี่ | DC - 40GHz |
| ระดับความกระชับกําลัง | 250 VRMS (ระดับน้ําทะเลสูงสุด) |
| ความดันทนทานแบบแบบดียิเลคทริก | 750 VRMS (ระดับน้ําทะเลสูงสุด) |
| สัดส่วนคลื่นยืนของแรงดัน VSWR |
≤ 1.05 + 0.005f |
| ความต้านทานต่อการสัมผัส | คอนดิวเตอร์ศูนย์ ≤ 3.0 mΩ |
| หน่วยนําทางภายนอก ≤ 2.0 mΩ | |
| ความต้านทานต่อการปิด | ≥ 5000 MΩ |
| คอนดิวเตอร์ภายใน | ชาย: ทองแดง ทองคํา |
| แจ็คหญิง: เบคู, ทองคํา | |
| สัมผัสที่ทนทาน | BeCu โนเคิลเคลือบ |
| ร่าง / เปลือก / บ้าน | ทองแดง ทองคํา สแตนเลส Passivated |
| อุปกรณ์กันไฟ | PEI |
| ก๊าซเกต | ยางซิลิโคน |
| อุณหภูมิ | -55°C ~ +125°C |
| ความทนทาน | 500 วงจร |
| ทอร์ค | 00.79 ~ 1.13 นิโอน |
ลักษณะ:
1. การออกแบบที่คอมแพ็คและเบา
ข้อดีของขนาด: ขนาดเล็กและน้ําหนักเบาของสายเชื่อม 2.92 มมทําให้มันเหมาะสําหรับการใช้ในสภาพแวดล้อมที่จํากัดพื้นที่
ความสามารถในการแลกเปลี่ยน: สามารถแลกเปลี่ยนได้กับสมาและสอด 3.5 มม.
2. ผลประกอบการไฟฟ้า
การสอดคล้องอัตราต่อต้าน: ด้วยอัตราต่อต้านที่ลักษณะของ 50Ω, พวกมันอํานวยความสะดวกในการยกระดับประสิทธิภาพการส่งสัญญาณและลดการสูญเสียการสะท้อน.
ความกว้างของแบนด์วิท: รองรับความกว้างของแบนด์วิท ทําให้เหมาะสําหรับการส่งข้อมูลและการสื่อสารความเร็วสูง
เครื่องเชื่อม RF อื่นๆ ขนาด 2.92 มิลลิเมตร ชาย หญิง
|
เลขส่วน
|
คําอธิบาย
|
|
K-KFD38
|
2.92 มิลลิเมตร ประเภท K ผู้หญิง RF Coaxial Connector
|
|
K-KFD76G
|
สแตนเลส 2.92 มิลลิเมตร ประเภท K ผู้หญิง RF โคเอชชียล Connector
|
|
K-KFD8
|
2.92 มิลลิเมตร ประเภท K ผู้หญิง RF Coaxial Connector
|
|
K-JFD9G |
สแตนเลส 2.92 มิลลิเมตร ประเภท K ผู้ชาย RF โคเอชชียล Connector
|
1.
2.
3.
4.
การใช้งาน:
1ระบบสื่อสารดาวเทียม
ในระบบเหล่านี้ เครื่องเชื่อม 2.92 มิลลิเมตรถูกใช้ในการเชื่อมต่อส่วนประกอบสําคัญ เช่น แอนเทนนา, เครื่องขยายเสียง, และฟิลเตอร์ เพื่อให้การส่งสัญญาณชัดเจนและมั่นคง
เนื่องจากการสื่อสารทางดาวเทียมมักจะเกี่ยวข้องกับความถี่สูงมากและการส่งสัญญาณระยะไกล ความสามารถในการสื่อสารความถี่สูงของเครื่องเชื่อมเหล่านี้มีความสําคัญเป็นพิเศษ
2. โครงสร้างพื้นฐานการสื่อสารไร้สาย
ในหอคอยการสื่อสารไร้สายและสถานีฐานที่ทันสมัย เครื่องเชื่อม 2.92 มิลลิเมตรถูกใช้ในการเชื่อมอุปกรณ์การส่งต่าง ๆ รองรับการส่งข้อมูลมือถือและการสื่อสารเสียงอย่างรวดเร็ว
เครื่องเชื่อมเหล่านี้ช่วยรักษาคุณภาพสัญญาณ ภายใต้ความต้องการความกว้างแบนด์วิทสูง ลดความต้องการและค่ารักษาความปลอดภัย
