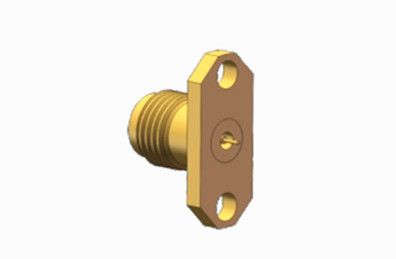

2.4 มิลลิเมตร หญิง ทองแดง Plated แฟลนจ์แพเนลเชื่อมต่อสําหรับความถี่สูง RF MMW Coaxial
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| รายการ: | ขั้วต่อคลื่นมิลลิเมตร | เพศ: | หญิง |
|---|---|---|---|
| วัสดุ: | สีเหลือง | คําสําคัญ: | ขั้วต่อ MMW 2.4 มม |
| การชุบ: | ชุบทอง | การใช้งาน: | รฟ |
| ประเภทเครื่องเชื่อม: | คอนเนคเตอร์แผงหน้าแปลน 2 รู | ||
| เน้น: | เครื่องเชื่อมต่อโคเอชชียล RF MMW ความถี่สูง2เครื่องเชื่อมปานล์ Flange หญิงขนาด.4mm,2.4mm Female Flange Panel Connector |
||
2.4mm หญิงทองเหลือง Plated Flange RF MMW โคเอชชียลเชื่อมต่อ
สายพันธุ์ของผลิตภัณฑ์ 2.4 มิลลิเมตรประกอบด้วยเครื่องเชื่อมคลื่นมิลลิเมตร (MMW) ที่มีประสิทธิภาพสูง ที่ทํางานในความถี่สูงถึง 50 GHz โดยใช้อินเตอร์เฟซอากาศและการเชื่อมต่อเชือกเครื่องเชื่อมเหล่านี้มีคุณสมบัติ เช่น ขนาดเล็ก, น้ําหนักเบา, ความถี่ในการทํางานสูง, และการเชื่อมต่อที่ปลอดภัย
เครื่องเชื่อม 2.4 มิลลิเมตรแบบประสาทแบบ 50 ออห์ม ที่มีความแม่นยํา ถูกปรับแต่งให้เหมาะกับการใช้งาน RF และไมโครเวฟทั่วไปรวมถึงการสื่อสารทางโทรศัพท์มือถือและดาวเทียม, เครื่องเชื่อมเหล่านี้ทําให้อุปกรณ์และสายไฟฟ้าเชื่อมต่อกันได้อย่างแม่นยํา. ผลิตจากเหล็กไร้ขัดแข็งแรง, เครื่องเชื่อมเหล่านี้ถูกสร้างขึ้นเพื่อทนการใช้งานซ้ําๆพวกเขาได้รับการออกแบบด้วยอากาศ dielectric และรวมการสนับสนุนพลาสติกการสูญเสียต่ําสําหรับศูนย์การนําเพิ่มประสิทธิภาพและอายุยืน

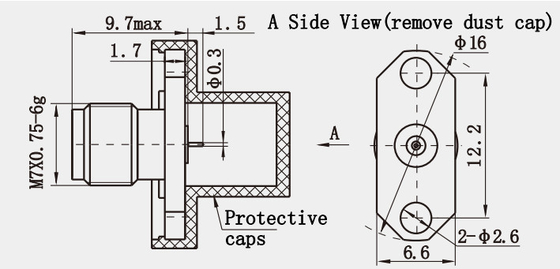

รายละเอียด(mm):
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| อุปสรรค | 50 Ω |
| ระยะความถี่ | DC - 40GHz |
| ระดับความกระชับกําลัง | 150 VRMS (ระดับน้ําทะเลสูงสุด) |
| ความดันทนทานแบบแบบดียิเลคทริก | 500 VRMS (สูงสุดระดับน้ําทะเล) |
|
สัดส่วนคลื่นยืนของแรงดัน |
≤ 13 |
| ความต้านทานต่อการสัมผัส | คอนดิวเตอร์ศูนย์ ≤ 4.0 mΩ |
| หน่วยนําทางภายนอก ≤ 2.5 mΩ | |
| ความต้านทานต่อการปิด | ≥ 5000 MΩ |
| คอนดิวเตอร์ภายใน | ชาย: ทองแดง ทองคํา |
| แจ็คหญิง: เบคู, ทองคํา | |
| สัมผัสที่ทนทาน | BeCu โนเคิลเคลือบ |
| ร่าง / เปลือก / บ้าน |
ทองแดง ทองคํา |
| อุปกรณ์กันไฟ | PEI |
| ก๊าซเกต | ยางซิลิโคน |
| อุณหภูมิ | -55°C ~ +125°C |
| ความทนทาน | 500 วงจร |
| ทอร์ค | 00.79 ~ 1.13 นิโอน |
| การสูญเสียการใส่ | < 0.04 sqrt ((f (((GHz)) dB |
| ระยะอุณหภูมิ | -65 °C ~ +165 °C |
| ปิ้นติดต่อ | การทอง |
ลักษณะ:
เครื่องเชื่อมนี้ถูกออกแบบมาเพื่อจัดการกับช่วงความถี่สูงถึง 50GHz โดยมีอุปสรรคลักษณะของ 50Ω. มันใช้ไฟฟ้ากันอากาศเพื่อบรรลุการส่งสัญญาณที่มีประสิทธิภาพสูง. นอกจากนี้มันมีความสอดคล้องในมิติกับ SMA ที่มีอยู่เครื่องเชื่อม 3.5 มิลลิเมตร และ 2.92 มิลลิเมตร ทําให้สามารถติดตั้งได้อย่างแม่นยํา และรวมลักษณะที่เหนือกว่าของการออกแบบก่อนหน้านี้ในอินเตอร์เฟซการเชื่อมต่อโซค็อตของสายเชื่อมนี้ถูกออกแบบด้วยสล็อตสี่, ซึ่งเพิ่มความยืดหยุ่นและลดการสวมใส่ของสายนําภายใน, โดยเพิ่มความน่าเชื่อถือในการทํางาน.
การใช้งาน:
1อุปกรณ์การสื่อสาร: เนื่องจากการทํางานความถี่สูงที่เยี่ยมยอดของมัน เครื่องเชื่อมนี้ถูกใช้อย่างมากในการเชื่อมต่อแอนเทนน่าและอุปกรณ์การสื่อสารการประกันความมั่นคงและประสิทธิภาพในการส่งสัญญาณ.
2อุปกรณ์: ในอุปกรณ์การทดสอบและการวัด เครื่องเชื่อมคลื่น 2.4 มิลลิเมตรถูกใช้ทั่วไปในเครื่องวิเคราะห์เครือข่าย เครื่องวิเคราะห์สเปคตรัมและอุปกรณ์ความแม่นยําสูงอื่น ๆ เพื่อรับประกันความแม่นยําในการวัด.
3ระบบ RFID และ SDR: ระบบระบุความถี่วิทยุ (RFID) และระบบระบุวิทยุด้วยโปรแกรม (SDR) ต้องการเครื่องเชื่อมที่มีความถี่สูงและความน่าเชื่อถือเครื่องเชื่อมคลื่น 4 มิลลิเมตรยังแสดงผลงานที่ดี.
