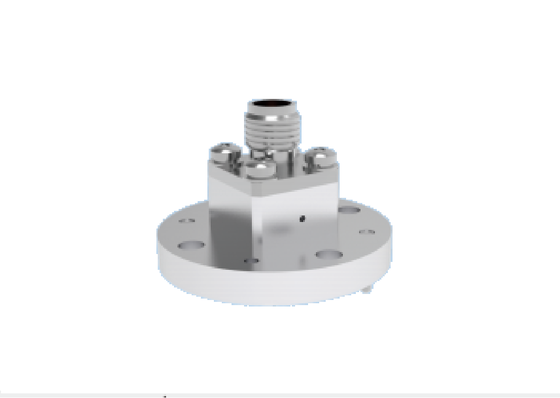

WR22 BJ400 End Launch Waveguide ถึง 2.4 มม.อะแดปเตอร์โคแอกเซียล 4 หลุมรอบหน้าแปลน Mount 23.9GHz-50.1GHz Ka Band Aerospace Waveguideส่วนประกอบ
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | WR22 ถึงขั้วต่อ RF โคแอกเซียล 2.4 มม | แบบอย่าง: | BTZH-H2K-1 |
|---|---|---|---|
| ช่วงความถี่: | 23.9GHz-50.1GHz | ตัวนำศูนย์: | โลหะผสมทองแดงชุบทองคำ |
| ตัวนำด้านนอก: | อลูมิเนียมอัลลอยด์, สีธรรมชาติออกซิเดชันเป็นสื่อกระแสไฟฟ้า | พอร์ตโคแอกเซียล: | 2.4มม |
| โครงสร้าง: | สิ้นสุดการเปิดตัว | วิธีเมานต์: | เมาท์หน้าแปลนกลม 4 รู |
| พอร์ตท่อนำคลื่น: | บีเจ400/WR22 | VSWR: | ≤1.25 |
| การสูญเสียการแทรก: | ≤0.25dB | น้ำหนัก: | ≤16ก |
| เน้น: | WR22 waveguide to 2.4mm coaxial adapter ส่วนประกอบของ waveguide ระบบอากาศระยะ Ka2เครื่องเชื่อม RF ขนาด.92 มม.,Ka band aerospace waveguide components,2.92mm RF connector with round flange |
||
คําอธิบายสินค้า:
คลื่นนําไปยัง 2.4 มิลลิเมตร RF Connector จบการเปิดตัว
อีเลท อิเล็กทรอนิกส์ ผลิตเครื่องปรับระดับระดับระดับอากาศที่มีประสิทธิภาพสูง นําร่องคลื่นไปสู่โคอาชียัล จําหน่ายในสองโครงสร้างหลัก: การวางเครื่องปลายและการตั้งมุมขวาครอบคลุมช่วงความถี่ที่กว้างจาก 5.3 GHz ถึง 145 GHz, ตัวเลือกนําคลื่นทรงสี่เหลี่ยมของเราครอบคลุมมาตรฐาน BJ / WR รายละเอียด: BJ70 ((WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51), BJ220 ((WR42), BJ260 ((WR34),BJ320 ((WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ1200(WR8).
อินเตอร์เฟซโคอาเซียลที่มีอยู่ประกอบด้วย SMA, 2.92 มม.,2เครื่องเชื่อม RF ขนาด.4mm, 1.85 มิลลิเมตร, 1.0 มิลลิเมตรและ 0.8 มิลลิเมตรซีรีส์, กับทุกประตู waveguide ได้รับการกําหนดสําหรับการทํางานความกว้างแบนด์เต็มในช่วงความถี่ที่กําหนด
ด้วยการสร้างเครื่องจักรกลที่แข็งแกร่ง รอยเท้าที่คอมแพคต์ ผลงาน RF ที่คงที่สูงกว่า และน้ําหนักต่ํากว่า 20 กรัมเครื่องปรับเปลี่ยนการเปลี่ยนสายคลื่น-โคเอ็กซ์ในอวกาศของเราถูกนําไปใช้อย่างมากในอุปกรณ์อวกาศของดาวเทียมและยานอวกาศ.
มิติการออกแบบของสายเชื่อม WR22 ที่นําคลื่นไปยังสาย RF ขนาด 2.4 mm, การเปิดปลาย:
เลขรุ่น:BTZH-H2K-1
การนําคลื่นเพิ่มเติมไปยังเครื่องเชื่อมแบบโคเอ็กซี่กรุณาไม่ลังเลที่จะติดต่อเราสําหรับรายการสินค้า. |การแก้ไขตามความต้องการ
การใช้งาน:
ซีอาน เอลิท อิเล็กทรอนิกส์ ผู้ผลิตนําของระบบเชื่อมต่อทางระบบส่วนใหญ่ใช้งานด้านการบินอากาศ การบิน การนําทาง ระบบราดาร์ การสื่อสาร การวัดอิเล็กทรอนิกส์และอื่น ๆสนาม ผลิตภัณฑ์ที่มีคุณภาพสูงของเรา ใช้วัสดุที่ดีที่สุดและกระบวนการที่เข้มงวด เพื่อให้มั่นคงและน่าเชื่อถือในสภาพแวดล้อมที่รุนแรง
การบรรจุและการจัดส่ง
การบรรจุ:
รายการวงจร WR 22 ไปยัง RF 2.4mm โคอาเซียลเครื่องเชื่อมปลายการเปิดถูกบรรจุไว้ในกล่องกระดาษอย่างรอบคอบ เพื่อให้คุ้มกันระหว่างการขนส่ง
การขนส่ง
เราส่งการปล่อยครั้งสุดท้ายวงจร WR22 ไปยัง RF 2.4mm โคอาเซียลเครื่องเชื่อมโดยใช้บริการส่งสินค้าที่น่าเชื่อถือ เพื่อให้ลูกค้าได้รับการจัดส่งอย่างปลอดภัยและรวดเร็ว
การเปรียบเทียบท่าเรือแบบนําคลื่น
|
บีเจ (ภาษาจีน) |
WR | ความถี่ (GHz) | ความกว้างภายใน | ความสูงภายใน | แบนด์ความถี่ทั่วไป |
| BJ70 | WR137 | 5.38817 | 34.85 | 15.8 | แบนด์ C/X |
| BJ84 | WR112 | 6.57-999 | 28.5 | 12.62 | X แบนด์ |
| BJ100 | WR90 | 8.20 ราคา 12 บาท50 | 22.86 | 10.16 | X แบนด์ |
| BJ120 | WR75 | 9.84 ราคา 15 บาท00 | 19.05 | 9.525 | Ku ความถี่ต่ํา |
| BJ140 | WR62 | 11.90 ราคา 18 บาท00 | 15.8 | 7.9 | คูแบนด์ |
| BJ180 | WR51 | 15.80 ราคา 24 บาท00 | 12.95 | 6.48 | Ku ความถี่สูง/K ต่ํา |
| BJ220 | WR42 | 18.0026 บาท50 | 10.67 | 5.33 | คีแบนด์ |
| BJ260 | WR34 | 21.70 ราคา 33 บาท00 | 8.636 | 4.318 | ความถี่ต่ํา |
| BJ320 | WR28 | 26.50 ราคา 40.00 | 7.112 | 3.556 | คา |
| BJ400 | WR22 | 330.0050 บาท00 | 5.69 | 2.845 | Ka ความถี่สูง / U |
| BJ500 | WR19 | 39.20 ละ 59 บาท60 | 4.775 | 2.388 | ยู / วเบนด์ |
| BJ620 | WR15 | 500.0075 บาท00 | 3.759 | 1.88 | วง V |
| BJ740 | WR12 | 60.50 ราคา 9190 | 3.099 | 1.549 | E แบนด์ |
| BJ900 | WR10 | 750.00110.0 | 2.54 | 1.27 | W แบนด์ |
| BJ1200 | WR08 | 92.20-140 บาท0 | 2.032 | 1.016 | แบนด์ F |
