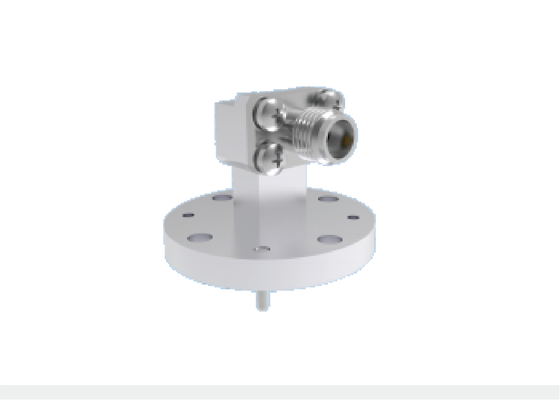

WR22 BJ400 Right Angle Waveguide to 2.4mm Coaxial Adapter 4 Holes Round Flange Mount 23.9GHz-50.1GHz Ka Band Aerospace Waveguide Components

ภาพใหญ่ : WR22 BJ400 Right Angle Waveguide to 2.4mm Coaxial Adapter 4 Holes Round Flange Mount 23.9GHz-50.1GHz Ka Band Aerospace Waveguide Components ราคาถูกที่สุด

รายละเอียดสินค้า:

สถานที่กำเนิด:	Xi'an, จีน
ชื่อแบรนด์:	ELT
ได้รับการรับรอง:	ISO 9001, ISO14001
หมายเลขรุ่น:	BTZH-P2K-1

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	ขั้นต่ำ 10 ชิ้น
ราคา:	Depending on the quantity
รายละเอียดการบรรจุ:	1 ชิ้น/ถุงพลาสติก 100 ชิ้น/กล่อง
เวลาการส่งมอบ:	8-12 สัปดาห์หลังจากได้รับการชำระเงิน
เงื่อนไขการชำระเงิน:	T / T หรือ LC
สามารถในการผลิต:	ตามความต้องการ

ติดต่อ

รายละเอียดสินค้า

ชื่อสินค้า:	อะแดปเตอร์ WR22 เป็นโคแอกเชียล 2.4 มม	แบบอย่าง:	BTZH-P2K-1
ช่วงความถี่:	23.9GHz-50.1GHz	ตัวนำศูนย์:	โลหะผสมทองแดงชุบทองคำ
ตัวนำด้านนอก:	อลูมิเนียมอัลลอยด์, สีธรรมชาติออกซิเดชันเป็นสื่อกระแสไฟฟ้า	โครงสร้าง:	มุมฉาก
พอร์ตโคแอกเซียล:	2.4มม	พอร์ตท่อนำคลื่น:	บีเจ400/WR22
วิธีเมานต์:	เมาท์หน้าแปลนกลม 4 รู	VSWR:	≤1.25
การสูญเสียการแทรก:	≤0.25dB	น้ำหนัก:	≤16ก
เน้น:	WR22 waveguide to 2.4mm coaxial adapter , Ka band aerospace waveguide component , 2.92mm RF connector with flange mount

Product Description:

Waveguide to 2.4mm mmWave Adapter

Elite Electronics manufactures high-performance aerospace-grade waveguide-to-coaxial adapters supplied in two core constructions: end-launch and right-angle configurations. Covering an extensive frequency range from 5.3 GHz to 145 GHz, our rectangular waveguide options span standard BJ / WR specifications: BJ70(WR137), BJ84(WR112), BJ100(WR90), BJ120(WR75), BJ140(WR62), BJ180(WR51), BJ220(WR42), BJ260(WR34), BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ1200(WR8).

Available coaxial interfaces include SMA, 2.92 mm, 2.4 mm, 1.85 mm, 1.0 mm and 0.8 mm series, with every waveguide port rated for full-bandwidth operation across its designated frequency band.

Boasting robust mechanical construction, compact footprint, superior consistent RF performance and low weight below 20 grams, our aerospace waveguide-coax transition adapters are extensively deployed in satellite and spacecraft aerospace applications.

Outline Dimension of waveguide WR22 to 2.4mm connectors:

Model No.: BTZH-P2K-1

WR22 BJ400 Right Angle Waveguide to 2.4mm Coaxial Adapter 4 Holes Round Flange Mount 23.9GHz-50.1GHz Ka Band Aerospace Waveguide Components 0

More waveguide connectors, please don't hesitate to contact us for product catalog. | Custom Solutions Available

Applications:

Xi'an Elite Electronics is a Leading manufacturer of Systematic Interconnection Solution mainly serving the aerospace, aviation, navigation, radar, communications, measurement, electronics fields. Our high quality proudcts use the finest materials and strict processes to ensure the durability and reliability in harsh environment.

WR22 BJ400 Right Angle Waveguide to 2.4mm Coaxial Adapter 4 Holes Round Flange Mount 23.9GHz-50.1GHz Ka Band Aerospace Waveguide Components 1

Packing & Shipping

Packaging:

The waveguide WR 22 to coaxial 2.4mm connectors is carefully packaged in carton to ensure its protection during transit.

WR22 BJ400 Right Angle Waveguide to 2.4mm Coaxial Adapter 4 Holes Round Flange Mount 23.9GHz-50.1GHz Ka Band Aerospace Waveguide Components 2

Shipping:

We ship the the waveguide WR22 to coaxial 2.4mm connectors using a reliable courier service to ensure safe and prompt delivery to our customers. Customers will get a tracking NO. after the shipment.

Waveguide Port Comparison

BJ (Chinese Standard)	WR	Frequency (GHz)	Inner Width	Inner Height	Common Freq. Band
BJ70	WR137	5.38～8.17	34.85	15.8	C/X Band
BJ84	WR112	6.57～9.99	28.5	12.62	X Band
BJ100	WR90	8.20～12.50	22.86	10.16	X Band
BJ120	WR75	9.84～15.00	19.05	9.525	Ku low freq.
BJ140	WR62	11.90～18.00	15.8	7.9	Ku Band
BJ180	WR51	15.80～24.00	12.95	6.48	Ku high/K low freq.
BJ220	WR42	18.00～26.50	10.67	5.33	K Band
BJ260	WR34	21.70～33.00	8.636	4.318	Ka low freq.
BJ320	WR28	26.50～40.00	7.112	3.556	Ka
BJ400	WR22	33.00～50.00	5.69	2.845	Ka High freq. / U
BJ500	WR19	39.20～59.60	4.775	2.388	U/V Band
BJ620	WR15	50.00～75.00	3.759	1.88	V Band
BJ740	WR12	60.50～91.90	3.099	1.549	E Band
BJ900	WR10	75.00～110.0	2.54	1.27	W Band
BJ1200	WR08	92.20～140.0	2.032	1.016	F Band
