รายละเอียดสินค้า:
การชำระเงิน:
|
| คําอธิบาย: | 2.92 มม. ชนิด K SMK | การชุบ: | ชุบทอง |
|---|---|---|---|
| ฉนวน: | ไฟเบอร์ | ลักษณะร่างกาย: | ตรง |
| วัสดุ: | สีเหลือง | สี: | ทอง |
| ภูเขา: | หน้าแปลนเมาท์ | เพศ: | แจ็ค |
| เน้น: | เครื่องเชื่อม RF Coaxial 2 หลุม,เครื่องเชื่อมเคเบิล RF Coaxial,เครื่องเชื่อม RF Coaxial เนื้อทองแดง |
||

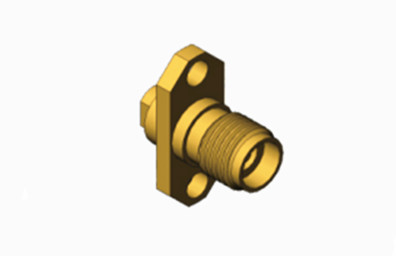

ทองแดง K2.92 หญิง 2 หลุม Flange RF Coaxial Connector สําหรับ 2# สาย Kabel ครึ่งแข็ง/ยืดหยุ่น
เครื่องเชื่อมคลื่นมิลลิเมตร K-type ((2.92mm,SMK)เรียกกันอีกด้วยว่า 2.92 มิลลิเมตร คอนเนกเตอร์ เป็นหนึ่งในคอนเนกเตอร์คลื่นเมตรที่ได้รับความนิยมมากที่สุด ระยะความถี่ที่กว้างถึง 40GHz สามารถจับคู่กับ SMA และ 3.5 มิลลิเมตร คอนเนกเตอร์
คอนเนคเตอร์ชนิด K (2.92mm,SMK)มีอินเตอร์เฟซอากาศ ทําให้ขนาดเล็ก น้ําหนักเบา และเชื่อถือได้มากในการเชื่อมต่อ เป็นต้น
เครื่องเชื่อม 50Ohm coaxial 2.92 mm (หญิง) ความแม่นยําสูงถูกออกแบบมาสําหรับการใช้งาน RF และไมโครเวฟทั่วไปเครื่องเชื่อมประสิทธิภาพสูงเหล่านี้ถูกนําไปใช้ในแวดล้อมการทดสอบและการวัดที่หลากหลาย, ขยายจากโทรคมนาคมเซลล์ไปยังโทรคมนาคมดาวเทียม, รับรองว่าอุปกรณ์ที่แม่นยําและการเชื่อมต่อสายเคเบิลเครื่องเชื่อมเหล่านี้ถูกสร้างขึ้นเพื่อทนต่อการใช้งานซ้ําๆพวกเขาพร้อมกับระบบแบบอากาศ dielectric และรวมการสนับสนุนศูนย์การนําพลาสติกการสูญเสียต่ํา
ลักษณะ:
ลักษณะโครงสร้าง:
ขนาดของเครื่องเชื่อมประเภท K หนาแน่นและเบา ทําให้มันสะดวกในการใช้งานในพื้นที่ที่แคบในขณะเดียวกันยังลดน้ําหนักโดยรวมของระบบ
การออกแบบของพวกเขาทําให้สามารถแลกเปลี่ยนได้กับชนิดของเครื่องเชื่อมอื่น ๆ เช่น SMA และ 3.5 มิลลิเมตร เพิ่มความยืดหยุ่นและการใช้งาน
เครื่องเชื่อมประเภท K มีวงแหวนการก่อดินโลหะที่ยกขึ้นที่บรรลุการสัมผัสโลหะกับโลหะ 360 องศา เสริมความมั่นคงทางกลและทางไฟฟ้า

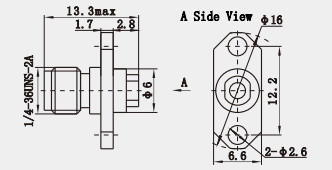

รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| คุณสมบัติไฟฟ้า | ||
| อุปสรรค | 50Ω | |
| ระยะความถี่ | DC ~ 40GHz | |
| ความดันเฉพาะ | 250VRMS* | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 750VRMS* | |
| ความต้านทานต่อการปิด | ≥ 5000 MΩ | |
| ความต้านทานกลาง | ผ่าตัดภายนอก | ≤2.0mΩ |
| คอนดิกเตอร์กลาง | ≤3.0mΩ | |
| VSWR | ≤1.05 + 0.005f | |
| คุณสมบัติวัสดุและเครื่องกล | ||
| คอนดิกเตอร์ศูนย์ | เพศชาย | Sn-P ทองแดง ทองคํา |
| หญิง | โบรนซ์เบอริลเลียม ทองคํา | |
| สัมผัสยืดหยุ่น | เนื้อเบรีลเลียมทองแดง | ทองคํา |
| กล่องและชิ้นส่วนโลหะอื่น ๆ | ทองแดง สแตนเลส | ทองเคลือบ Passivation |
| อุปกรณ์แยก | การซินเตอร์กระจก/PTFE/PEI | |
| อุณหภูมิ | -55°C ~ +125°C | |
การใช้งาน:
อุปกรณ์ทดสอบและวัด:
ในอุปกรณ์ทดสอบและวัดความถี่สูง เครื่องเชื่อม K2.92 ใช้กันอย่างแพร่หลาย เนื่องจากการเสียการใส่ที่ต่ําและการเสียการสะท้อนที่ต่ํามากคุณสมบัติเหล่านี้ทําให้การวัดแม่นยําและซ้ําได้.
เครื่องเชื่อมเหล่านี้สามารถลดการขัดขวางสัญญาณและการสูญเสียข้อมูลได้อย่างมีประสิทธิภาพ โดยการรับรองความแม่นยําของผลการทดสอบ
เครื่องเชื่อม RF อื่นๆ ขนาด 2.92 มิลลิเมตร ชาย หญิง
|
เลขส่วน
|
คําอธิบาย
|
|
K-KFD14
|
2.92 มิลลิเมตร ประเภท K ผู้หญิง RF Coaxial Connector
|
|
K-KFD75G
|
สแตนเลส 2.92 มิลลิเมตร ประเภท K ผู้หญิง RF โคเอชชียล Connector
|
|
K-KFD8
|
2.92 มิลลิเมตร ประเภท K ผู้หญิง RF Coaxial Connector
|
|
K-JFD9G |
สแตนเลส 2.92 มิลลิเมตร ประเภท K ผู้ชาย RF โคเอชชียล Connector
|
