| คําอธิบาย: | ตัวเชื่อมต่อ SMK คลื่นมิลลิเมตร | ฟีเจอร์หลัก: | คอนเนคเตอร์แผงหน้าแปลน 4 รู |
|---|---|---|---|
| การชุบ: | ชุบทอง | ฉนวน: | ไฟเบอร์ |
| ลักษณะร่างกาย: | ตรง | วัสดุ: | สีเหลือง |
| สี: | ทอง | เพศ: | แจ็ค |
| เน้น: | เครื่องเชื่อม RF Coaxial 4 หลุม,เครื่องเชื่อม RF Coaxial ที่เคลือบทอง,เครื่องเชื่อม RF Coaxial เครื่องเชื่อม K2.92 |
||

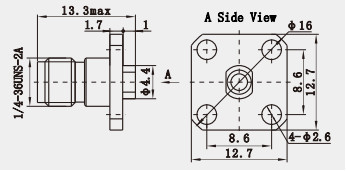

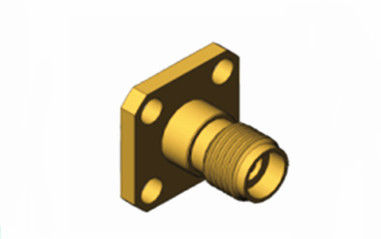

K2.92 ซีรี่ย์ หญิง 4-หลุม Flange RF ทองแดง Coaxial Connector สําหรับ 2# Semi-rigid/Flexible Cable
เครื่องเชื่อมสตรีขนาด 2.92 มิลลิเมตร ที่ออกแบบให้มีความแม่นยํา สําหรับการใช้งานแบบ 50Ohm ใน RF และระบบไมโครเวฟคอนเนคเตอร์เหล่านี้ถูกใช้อย่างแพร่หลายในสถานการณ์การทดสอบและการวัดที่หลากหลาย, รวมถึงระบบสื่อสารโทรศัพท์มือถือและดาวเทียม เพื่อให้แน่ใจว่าอุปกรณ์และสายเชื่อมต่อเคเบิลอุปกรณ์เหล่านี้ถูกสร้างขึ้นเพื่อรองรับการใช้งานอย่างต่อเนื่อง. พวกเขามีลักษณะโดยการออกแบบ dielectric อากาศและรวมการสนับสนุนพลาสติกที่สูญเสียต่ําสําหรับศูนย์นํา
ในอุปกรณ์ทดสอบและวัดความถี่สูง เครื่องเชื่อม K2.92 ใช้กันอย่างแพร่หลาย เนื่องจากการเสียการใส่ที่ต่ําและการเสียการสะท้อนที่ต่ํามากคุณสมบัติเหล่านี้ทําให้การวัดแม่นยําและซ้ําได้.
เครื่องเชื่อมเหล่านี้สามารถลดการขัดขวางสัญญาณและการสูญเสียข้อมูลได้อย่างมีประสิทธิภาพ โดยการรับรองความแม่นยําของผลการทดสอบ
ลักษณะ:
ผลประกอบความถี่สูง
การออกแบบของเครื่องเชื่อมชนิด K สามารถทํางานได้ถึง 46GHz โดยครอบคลุมช่วงความถี่ทั้งหมด 8mm ทําให้มันเหมาะสมสําหรับการใช้งานคลื่นมิลลิเมตร
ด้วยการพัฒนาเทคโนโลยีคลื่นมิลลิเมตร ความสําคัญของเครื่องเชื่อมเหล่านี้ในการส่งสัญญาณความถี่สูงกลายเป็นตัวเชื่อมคลื่นมิลลิเมตรหลักในความต้องการของตลาด.
คอนเนกเตอร์เหล่านี้สามารถรักษาอัตราต่อส่วนคลื่นยืนต่ําและการสูญเสียการใส่ต่ําถึง 40 GHz, รับประกันการส่งสัญญาณที่มั่นคงและความอ่อนแออย่างน้อย
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| อุปสรรค | 50Ω |
| ระยะความถี่ | DC - 40GHz |
| ระดับความกระชับกําลัง | 250 VRMS (ระดับน้ําทะเลสูงสุด) |
| ความดันทนทานแบบแบบดียิเลคทริก | 750 VRMS (ระดับน้ําทะเลสูงสุด) |
| สัดส่วนคลื่นยืนของแรงดัน VSWR |
≤ 1.05 + 0.005f |
| ความต้านทานต่อการสัมผัส | คอนดิวเตอร์ศูนย์ ≤ 3.0 mΩ |
| หน่วยนําทางภายนอก ≤ 2.0 mΩ | |
| ความต้านทานต่อการปิด | ≥ 5000 MΩ |
| คอนดิวเตอร์ภายใน | ชาย: ทองแดง ทองคํา |
| แจ็คหญิง: เบคู, ทองคํา | |
| สัมผัสที่ทนทาน | BeCu โนเคิลเคลือบ |
| ร่าง / เปลือก / บ้าน | ทองแดง ทองคํา สแตนเลส Passivated |
| อุปกรณ์กันไฟ | PEI |
| ก๊าซเกต | ยางซิลิโคน |
| อุณหภูมิ | -55°C ~ +125°C |
| ความทนทาน | 500 วงจร |
| ทอร์ค | 00.79 ~ 1.13 นิโอน |
การใช้งาน:
อุปกรณ์ทดสอบและวัด:
ในอุปกรณ์ทดสอบและวัดความถี่สูง เครื่องเชื่อม K2.92 ใช้กันอย่างแพร่หลาย เนื่องจากการเสียการใส่ที่ต่ําและการเสียการสะท้อนที่ต่ํามากคุณสมบัติเหล่านี้ทําให้การวัดแม่นยําและซ้ําได้.
เครื่องเชื่อมเหล่านี้สามารถลดการขัดขวางสัญญาณและการสูญเสียข้อมูลได้อย่างมีประสิทธิภาพ โดยการรับรองความแม่นยําของผลการทดสอบ
เครื่องเชื่อม RF อื่นๆ ขนาด 2.92 มิลลิเมตร ชาย หญิง:
|
เลขส่วน
|
คําอธิบาย
|
|
K-KFD14
|
2.92 มิลลิเมตร ประเภท 4 หลุม Flanges Mount K ผู้หญิง RF Coaxial Connector
|
|
K-KFD23
|
2.92 มิลลิเมตร ประเภท 2 หลุม Flanges Mount K ผู้หญิง RF Coaxial Connector
|
|
K-KFD7
|
2.92 มิลลิเมตร ประเภท 2 หลุม Flanges Mount K ผู้หญิง RF Coaxial Connector
|
|
K-KFD167 |
2.92 มิลลิเมตร ประเภท 4 หลุม Flanges Mount K ผู้หญิง RF Coaxial Connector
|
1.
2.
3.
4.
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของเครื่องปรับรังสี,ถ้าเครื่องเชื่อมที่คุณใช้ไม่ได้พบ กรุณาติดต่อเราด้วย detaiมันคือ.
