รายละเอียดสินค้า:
การชำระเงิน:
|
| วัสดุ: | สแตนเลส | เพศ: | ชาย |
|---|---|---|---|
| ชื่อสินค้า: | 2.92 มม. ชนิด K SMK | คําสําคัญ: | ขั้วต่อตรง |
| รายการ: | ขั้วต่อคลื่นมิลลิเมตร | การชุบ: | ทู่ |
| การใช้งาน: | รฟ | ฉนวน: | ไฟเบอร์ |
| เน้น: | K2.92 เครื่องเชื่อม RF ชายจากสแตนเลส CXN3506/MF108A,CXN3506/MF108A Cable Plug |
||

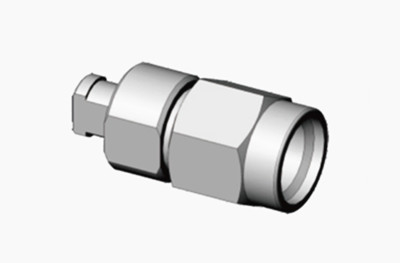

K2.92 เครื่องเชื่อม RF ชายจากสแตนเลส ชายสําหรับสายไฟฟ้า CXN3506/MF108A
เครื่องเชื่อมแบบ K หรือที่รู้จักกันในชื่อ เครื่องเชื่อมแบบ 2.92 เป็นเครื่องเชื่อมแบบคลื่นมิลลิเมตรที่มีความถี่สูงถึง 40 GHzผลิตภัณฑ์ชุด 5 ผ่านอินเตอร์เฟสอากาศ. เครื่องเชื่อมนี้มีขนาดคอมแพคต์, การออกแบบเบา, การใช้งานความถี่สูง, และความสามารถในการเชื่อมต่อที่น่าเชื่อถือ

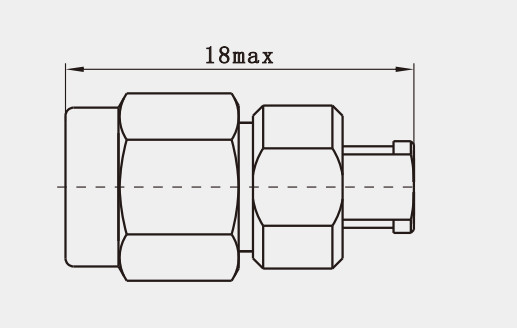

รูปแบบ: ((มม)
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| อุปสรรค | 50 Ω |
| ระยะความถี่ | DC - 40GHz |
| ระดับความกระชับกําลัง | 250 VRMS (ระดับน้ําทะเลสูงสุด) |
| ความดันทนทานแบบแบบดียิเลคทริก | 750 VRMS (ระดับน้ําทะเลสูงสุด) |
| สัดส่วนคลื่นยืนของแรงดัน VSWR |
≤ 1.05 + 0.005f |
| ความต้านทานต่อการสัมผัส | คอนดิวเตอร์ศูนย์ ≤ 3.0 mΩ |
| หน่วยนําทางภายนอก ≤ 2.0 mΩ | |
| ความต้านทานต่อการปิด | ≥ 5000 MΩ |
| คอนดิวเตอร์ภายใน | ชาย: ทองแดง ทองคํา |
| แจ็คหญิง: เบคู, ทองคํา | |
| สัมผัสที่ทนทาน | BeCu โนเคิลเคลือบ |
| ร่าง / เปลือก / บ้าน | ทองแดง ทองคํา สแตนเลส Passivated |
| อุปกรณ์กันไฟ | PEI |
| ก๊าซเกต | ยางซิลิโคน |
| อุณหภูมิ | -55°C ~ +125°C |
| ความทนทาน | 500 วงจร |
| ทอร์ค | 00.79 ~ 1.13 นิโอน |
เครื่องเชื่อม RF อื่นๆ ขนาด 2.92 มิลลิเมตร ชาย หญิง
|
เลขส่วน
|
คําอธิบาย
|
|
K-KFD29
|
2.92 มิลลิเมตร ประเภท K ผู้หญิง RF Coaxial Connector
|
|
K-KFD87G
|
สแตนเลส 2.92 มิลลิเมตร ประเภท K ผู้หญิง RF โคเอชชียล Connector
|
|
K-KFD42
|
2.92 มิลลิเมตร ประเภท K ผู้หญิง RF Coaxial Connector
|
|
K-JFD61G |
สแตนเลส 2.92 มิลลิเมตร ประเภท K ผู้ชาย RF โคเอชชียล Connector
|
1.
2.
3.
4.
ลักษณะ:
1ความถี่ในการทํางานสูง: เครื่องเชื่อม coaxial 2.92 มิลลิเมตรทํางานที่ความถี่สูงถึง 40 GHzนี้ทําให้มันเหมาะสมมากสําหรับการใช้งานคลื่นมิลลิเมตรและตอบสนองความต้องการของเทคโนโลยี RF ใหม่.
2VSWR ต่ําและการสูญเสียการใส่: โดยการรวมข้อดีของสายการส่งไฟฟ้าระบายอากาศ, เครื่องเชื่อม 2.92 มมแสดงความตึงเครียดต่ําสัดส่วนคลื่นยืน (VSWR) และการสูญเสียการใส่อย่างน้อยผลลัพธ์คือการสูญเสียพลังงานที่ลดลงในระหว่างการส่งสัญญาณการรักษาความสมบูรณ์ของสัญญาณ
การใช้งาน:
1เครื่องเชื่อมสแตนเลสระดับความถี่วิทยุ 2.92 มีการนําไปใช้ในหลายสาขา แสดงถึงความหลากหลายและความสําคัญในเทคโนโลยีสมัยใหม่นี่คือบางส่วนของพื้นที่การใช้งานหลัก:
2การสื่อสารทางโทรคมนาคม: เครื่องเชื่อม 2.92 มิลลิเมตรถูกใช้อย่างแพร่หลายในระบบสื่อสารไร้สาย, การสื่อสารทางดาวเทียม และระบบส่งข้อมูลความเร็วสูงผลงานความถี่สูงทําให้มันเหมาะสมสําหรับเทคโนโลยีใหม่ๆ เช่น เครือข่าย 5G และ 6G.
3ระบบเรดาร์: ในระบบเรดาร์พลเรือน เครื่องเชื่อม 2.92 มิลลิเมตร มีบทบาทสําคัญในการเชื่อมต่อแอนเทนนา โมดูลตัวรับและองค์ประกอบสําคัญอื่น ๆความน่าเชื่อถือและคุณสมบัติการสูญเสียต่ําของมัน รับประกันผลงานและความแม่นยําที่ดีที่สุดของระบบราดาร์.
