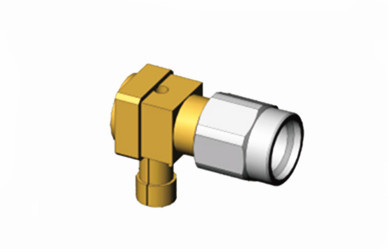

สายต่อ RF ชายมุมขวาเหลือง / SS สําหรับสายพับสายเคเบิล CXN3506/MF108A
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ประเภท: | 2.92 มม. ชนิด K SMK | คําสําคัญ: | ขั้วต่อมุมขวา |
|---|---|---|---|
| รายการ: | ตัวเชื่อมต่อคลื่นมิลลิเมตร | การชุบ: | ชุบทอง |
| การใช้งาน: | RF/แซทคอม | ฉนวน: | ไฟเบอร์ |
| ความต้านทาน: | 50โอห์ม | เพศ: | ชาย |
| เน้น: | CXN3506 เครื่องเชื่อม RF ทองแดง,MF108A เครื่องเชื่อม RF,เครื่องเชื่อม RF มุมขวาชาย |
||

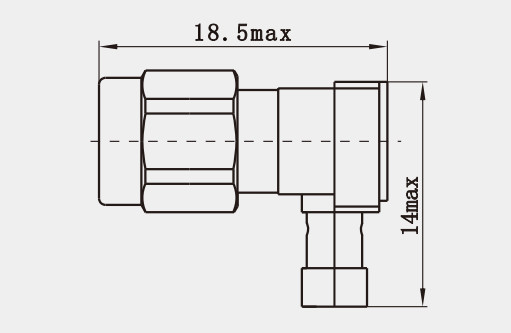

เครื่องเชื่อม RF เพศชายมุมขวา สีเหล็ก/SS สําหรับสายพับสายเคเบิล CXN3506/MF108A
เครื่องเชื่อมแบบ K หรือที่รู้จักกันในชื่อ เครื่องเชื่อมแบบ 2.92 เป็นเครื่องเชื่อมแบบคลื่นมิลลิเมตรที่มีความถี่สูงถึง 40 GHz ที่ใช้กันอย่างแพร่หลายผลิตภัณฑ์ซีรีย์ 5 สําหรับการแลกเปลี่ยนและมีอินเตอร์เฟซอากาศเครื่องเชื่อมนี้มีขนาดคอมแพคต์ การออกแบบเบา การทํางานความถี่สูง และการเชื่อมต่อที่น่าเชื่อถือ
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| อุปสรรค | 50 Ω |
| ระยะความถี่ | DC - 40 GHz |
| ระดับความกระชับกําลัง | 250 VRMS (ระดับน้ําทะเลสูงสุด) |
| ความดันทนทานแบบแบบดียิเลคทริก | 750 VRMS (ระดับน้ําทะเลสูงสุด) |
| สัดส่วนคลื่นยืนของแรงดัน VSWR |
≤ 1.05 + 0.005f |
| ความต้านทานต่อการสัมผัส | คอนดิวเตอร์ศูนย์ ≤ 3.0 mΩ |
| หน่วยนําทางภายนอก ≤ 2.0 mΩ | |
| ความต้านทานต่อการปิด | ≥ 5000 MΩ |
| คอนดิวเตอร์ภายใน | ชาย: ทองแดง ทองคํา |
| แจ็คหญิง: เบคู, ทองคํา | |
| สัมผัสที่ทนทาน | BeCu โนเคิลเคลือบ |
| ร่าง / เปลือก / บ้าน | ทองแดง ทองคํา สแตนเลส Passivated |
| อุปกรณ์กันไฟ | PEI |
| ก๊าซเกต | ยางซิลิโคน |
| อุณหภูมิ | -55°C ~ +125°C |
| ความทนทาน | 500 วงจร |
| ทอร์ค | 00.79 ~ 1.13 นิโอน |
เครื่องเชื่อม RF อื่นๆ ขนาด 2.92 มิลลิเมตร ชาย หญิง
|
เลขส่วน
|
คําอธิบาย
|
|
K-KFD21
|
2.92 มิลลิเมตร ประเภท K ผู้หญิง RF Coaxial Connector
|
|
K-KFD87G
|
สแตนเลส 2.92 มิลลิเมตร ประเภท K ผู้หญิง RF โคเอชชียล Connector
|
|
K-KFD42
|
2.92 มิลลิเมตร ประเภท K ผู้หญิง RF Coaxial Connector
|
|
K-JFD61G |
สแตนเลส 2.92 มิลลิเมตร ประเภท K ผู้ชาย RF โคเอชชียล Connector
|
1.
2.
3.
4.
ลักษณะ:
1ขนาดเล็ก: เมื่อเปรียบเทียบกับชนิดอื่น ๆ ของเครื่องเชื่อม RF เช่น เครื่องเชื่อม 3.5mm / SMA เครื่องเชื่อม 2.92mm เล็กและคอมแพคต์กว่าการออกแบบขนาดเล็กทําให้มันเหมาะสําหรับการใช้งานในพื้นที่จํากัดเช่น อุปกรณ์ทดสอบพกพาและแผ่นวงจรความหนาแน่นสูง
2ความเข้ากันได้ดี: การออกแบบของเครื่องเชื่อม 2.92 มิลลิเมตรจะพิจารณาความเข้ากันได้กับเครื่องเชื่อม SMA และ 3.5 มิลลิเมตรมันสามารถเชื่อมต่อกันได้ในสถานการณ์บางอย่าง, ทําให้วิศวกรมีความยืดหยุ่นมากขึ้น
การใช้งาน:
1อุปกรณ์ทดสอบและวัด: สําหรับอุปกรณ์เช่น เครื่องวิเคราะห์เครือข่าย, เครื่องวิเคราะห์สเปคตรัม และเครื่องผลิตสัญญาณเครื่องเชื่อม 92 มิลลิเมตรช่วยเชื่อมต่อระหว่างจุดทดสอบและอุปกรณ์ที่กําลังทดสอบความแม่นยําและความมั่นคงของมันเพิ่มความแม่นยําของผลการวัด
2อุปกรณ์ทางการแพทย์: ในอุปกรณ์ทางการแพทย์ที่ทันสมัยบางอย่าง เช่น อุปกรณ์การถ่ายรูปด้วยแม่เหล็ก (MRI) และอุปกรณ์ฉายเสียงฉลากและอุปกรณ์อิเล็กทรอนิกส์ผลงานที่สูงสุดของมัน รับประกันความมั่นคงและความน่าเชื่อถือของอุปกรณ์การแพทย์เหล่านี้
3การวิจัยทางวิทยาศาสตร์: ในการทดลองวิจัยฟิสิกส์, เคมี, และวิทยาศาสตร์วัสดุ, เครื่องเชื่อม 2.92 มิลลิเมตรเชื่อมอุปกรณ์การทดลองและห้อง.ความ ชัดเจน และ ความ น่า เชื่อถือ ที่สูง ของ ธ อร์ มู น ช่วย นัก วิจัย ในการ สร้าง ข้อมูล การ ทดลอง ที่ ถูกต้อง.
