รายละเอียดสินค้า:
การชำระเงิน:
|
| วัสดุ: | ทองเหลือง/สแตนเลส | เพศ: | ชาย |
|---|---|---|---|
| ชื่อสินค้า: | 2.92 มม. ชนิด K SMK | คําสําคัญ: | ขั้วต่อตรง |
| รายการ: | ตัวเชื่อมต่อคลื่นมิลลิเมตร | การชุบ: | ทองเหลือง/นิกเคิล |
| การใช้งาน: | รฟ | ฉนวน: | ไฟเบอร์ |
| เน้น: | 2.92 มิลลิเมตร ผู้ชาย RF Connectors,เครื่องเชื่อม RF ไฮเบล CXN3507/MF363A,เครื่องเชื่อม RF สายตรงจากสแตนเลส |
||

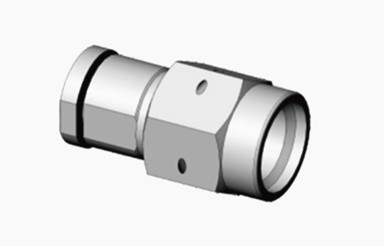

2.92 มิลลิเมตร ผู้ชาย สแตนเลส สาย RF สายต่อตรงสําหรับสาย CXN3507/MF363A
เครื่องเชื่อมคลื่นมิลลิเมตร K-type ((2.92mm,SMK)สายเชื่อม 2.92 มม. เป็นสายเชื่อมคลื่นเมตรที่ได้รับความนิยมมากที่สุด ระยะความถี่ที่กว้างถึง 40GHz สามารถจับคู่กับสายเชื่อม SMA และ 3.5 มม.
คอนเนคเตอร์ชนิด K (2.92mm,SMK)มีอินเตอร์เฟซอากาศ ทําให้ขนาดเล็ก น้ําหนักเบา และเชื่อถือได้มากในการเชื่อมต่อ เป็นต้น
เครื่องเชื่อมโคอา็กซี่ 50Ohm ความแม่นยําสูงที่มีอินเตอร์เฟซ 2.92 มิลลิเมตร (หญิง) ได้ถูกออกแบบมาเพื่อการใช้งาน RF และไมโครเวฟทั่วไปเครื่องเชื่อมประสิทธิภาพสูงเหล่านี้ถูกใช้อย่างแพร่หลายในสภาพแวดล้อมการทดสอบและการวัด, ครอบคลุมการสื่อสารทางเซลล์ถึงดาวเทียม, รับประกันอุปกรณ์ที่เหมาะสมและการเชื่อมต่อเคเบิลที่ตรงกันเครื่องเชื่อมนี่ถูกออกแบบให้ทนต่อการใช้งานซ้ําๆพวกมันรวมตัวไฟฟ้ากันอากาศ และพลาสติกที่มีความสูญเสียน้อย
ภาพลวดลาย (มม.):
การระบุ50Ohm ทองแดง Plated 2.92mm ประเภท K ผู้หญิง RF โคเอชชียล Connector ((mm):
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| อุปสรรค | 50 Ω |
| ระยะความถี่ | DC - 40GHz |
| ระดับความกระชับกําลัง | 250 VRMS (ระดับน้ําทะเลสูงสุด) |
| ความดันทนทานแบบแบบดียิเลคทริก | 750 VRMS (ระดับน้ําทะเลสูงสุด) |
| สัดส่วนคลื่นยืนของแรงดัน VSWR |
≤ 1.05 + 0.005f |
| ความต้านทานต่อการสัมผัส | คอนดิวเตอร์ศูนย์ ≤ 3.0 mΩ |
| หน่วยนําทางภายนอก ≤ 2.0 mΩ | |
| ความต้านทานต่อการปิด | ≥ 5000 MΩ |
| คอนดิวเตอร์ภายใน | ชาย: ทองแดง ทองคํา |
| แจ็คหญิง: เบคู, ทองคํา | |
| สัมผัสที่ทนทาน | BeCu โนเคิลเคลือบ |
| ร่าง / เปลือก / บ้าน | ทองแดง ทองคํา สแตนเลส Passivated |
| อุปกรณ์กันไฟ | PEI |
| ก๊าซเกต | ยางซิลิโคน |
| อุณหภูมิ | -55°C ~ +125°C |
| ความทนทาน | 500 วงจร |
| ทอร์ค | 00.79 ~ 1.13 นิโอน |
เครื่องเชื่อม RF อื่นๆ ขนาด 2.92 มิลลิเมตร ชาย หญิง:
|
เลขส่วน
|
คําอธิบาย
|
|
K-KFD14
|
2.92 มิลลิเมตร ประเภท K ผู้หญิง RF Coaxial Connector
|
|
K-KFD75G
|
สแตนเลส 2.92 มิลลิเมตร ประเภท K ผู้หญิง RF โคเอชชียล Connector
|
|
K-KFD8
|
2.92 มิลลิเมตร ประเภท K ผู้หญิง RF Coaxial Connector
|
|
K-JFD9G |
สแตนเลส 2.92 มิลลิเมตร ประเภท K ผู้ชาย RF โคเอชชียล Connector
|
1.
2.
3.
4.
ลักษณะ:
1VSWR ต่ําและการสูญเสียการใส่: โดยการรวมข้อดีของสายการส่งไฟฟ้าระบายอากาศ, เครื่องเชื่อม 2.92 มมแสดงความตึงเครียดต่ําสัดส่วนคลื่นยืน (VSWR) และการสูญเสียการใส่อย่างน้อยผลลัพธ์คือการสูญเสียพลังงานที่ลดลงในระหว่างการส่งสัญญาณการรักษาความสมบูรณ์ของสัญญาณ
2ขนาดเล็ก: เมื่อเปรียบเทียบกับชนิดอื่น ๆ ของเครื่องเชื่อม RF เช่น เครื่องเชื่อม 3.5mm / SMA เครื่องเชื่อม 2.92mm เล็กและคอมแพคต์กว่าการออกแบบขนาดเล็กทําให้มันเหมาะสําหรับการใช้งานในพื้นที่จํากัดเช่น อุปกรณ์ทดสอบพกพาและแผ่นวงจรความหนาแน่นสูง
3ความเข้ากันได้ดี: การออกแบบของเครื่องเชื่อม 2.92 มิลลิเมตรจะพิจารณาความเข้ากันได้กับเครื่องเชื่อม SMA และ 3.5 มิลลิเมตรมันสามารถเชื่อมต่อกันได้ในสถานการณ์บางอย่าง, ทําให้วิศวกรมีความยืดหยุ่นมากขึ้น
การใช้งาน:
1อุปกรณ์ทดสอบและวัด: สําหรับอุปกรณ์เช่น เครื่องวิเคราะห์เครือข่าย, เครื่องวิเคราะห์สเปคตรัม และเครื่องผลิตสัญญาณเครื่องเชื่อม 92 มิลลิเมตรช่วยเชื่อมต่อระหว่างจุดทดสอบและอุปกรณ์ที่กําลังทดสอบความแม่นยําและความมั่นคงของมันเพิ่มความแม่นยําของผลการวัด
2อุปกรณ์ทางการแพทย์: ในอุปกรณ์ทางการแพทย์ที่ทันสมัยบางอย่าง เช่น อุปกรณ์การถ่ายรูปด้วยแม่เหล็ก (MRI) และอุปกรณ์ฉายเสียงฉลากและอุปกรณ์อิเล็กทรอนิกส์ผลงานที่สูงสุดของมัน รับประกันความมั่นคงและความน่าเชื่อถือของอุปกรณ์การแพทย์เหล่านี้
3การวิจัยทางวิทยาศาสตร์: ในการทดลองวิจัยฟิสิกส์, เคมี, และวิทยาศาสตร์วัสดุ, เครื่องเชื่อม 2.92 มิลลิเมตรเชื่อมอุปกรณ์การทดลองและห้อง.ความ ชัดเจน และ ความ น่า เชื่อถือ ที่สูง ของ ธ อร์ มู น ช่วย นัก วิจัย ในการ สร้าง ข้อมูล การ ทดลอง ที่ ถูกต้อง.
4อิเล็กทรอนิกส์ผู้บริโภค: แม้จะไม่ทั่วไปโดยตรงในอิเล็กทรอนิกส์ผู้บริโภคเครื่องเชื่อม 92 มิลลิเมตร หรือ เครื่องเชื่อมประสิทธิภาพสูงที่คล้ายกัน อาจพบได้ในอุปกรณ์เสียงระดับสูงและอุปกรณ์การถ่ายภาพมืออาชีพบางส่วน เพื่อรับรองการส่งสัญญาณที่มีคุณภาพสูง.
