รายละเอียดสินค้า:
การชำระเงิน:
|
| วัสดุ: | สแตนเลส | เพศ: | หญิง |
|---|---|---|---|
| ชื่อสินค้า: | 2.92 มม. ชนิด K SMK | คําสําคัญ: | ขั้วต่อตรง |
| รายการ: | ตัวเชื่อมต่อคลื่นมิลลิเมตร | การชุบ: | ทู่ |
| การใช้งาน: | รฟ | ฉนวน: | ไฟเบอร์ |
| เน้น: | MF540A สายเชื่อม RF,เครื่องเชื่อม RF สแตนเลส K2.90mm,เครื่องเชื่อม RF ลื่นมิลลิเมตร |
||

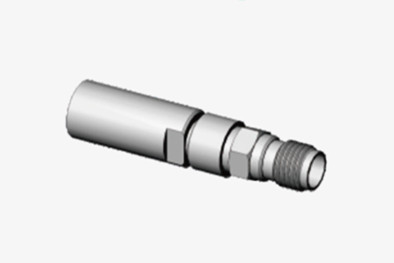

มิลลิเมตรคลื่น K2.90 มิลลิเมตร ผู้หญิง สายต่อ RF สแตนเลสสําหรับเคเบิล MF540A
เครื่องเชื่อมคลื่นมิลลิเมตร K-type ((2.92mm,SMK)สายเชื่อม 2.92 มม. เป็นสายเชื่อมคลื่นเมตรที่ได้รับความนิยมมากที่สุด ระยะความถี่ที่กว้างถึง 40GHz สามารถจับคู่กับสายเชื่อม SMA และ 3.5 มม.
คอนเนคเตอร์ชนิด K (2.92mm,SMK)มีอินเตอร์เฟซอากาศ ทําให้ขนาดเล็ก น้ําหนักเบา และเชื่อถือได้มากในการเชื่อมต่อ เป็นต้น
เครื่องเชื่อม coaxial 50Ohm ความแม่นยําสูงที่มีอินเตอร์เฟซ 2.92mm (หญิง) ได้ถูกออกแบบมาเพื่อใช้ใน RF และไมโครเวฟทั่วไปเครื่องเชื่อมประสิทธิภาพสูงเหล่านี้ถูกใช้อย่างแพร่หลายในสถานที่ทดสอบและการวัดต่างๆ, ตั้งแต่ระบบโทรคมนาคมทางโทรศัพท์มือถือถึงดาวเทียม เพื่อให้อุปกรณ์ที่เหมาะสมและสายเคเบิลเชื่อมต่อกันได้เครื่องเชื่อมเหล่านี้ถูกออกแบบมาเพื่อทนต่อการใช้ซ้ําๆพวกมันมีตัวต่ออากาศ และพลาสติกที่ช่วยนําสายพัดกลางที่เสียน้อย
รายละเอียด(mm):
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| อุปสรรค | 50Ω |
| ระยะความถี่ | DC - 40GHz |
| ระดับความกระชับกําลัง | 250 VRMS (ระดับน้ําทะเลสูงสุด) |
| ความดันทนทานแบบแบบดียิเลคทริก | 750 VRMS (ระดับน้ําทะเลสูงสุด) |
| สัดส่วนคลื่นยืนของแรงดัน VSWR |
≤ 1.05 + 0.005f |
| ความต้านทานต่อการสัมผัส | คอนดิวเตอร์ศูนย์ ≤ 3.0 mΩ |
| หน่วยนําทางภายนอก ≤ 2.0 mΩ | |
| ความต้านทานต่อการปิด | ≥ 5000 MΩ |
| คอนดิวเตอร์ภายใน | ชาย: ทองแดง ทองคํา |
| แจ็คหญิง: เบคู, ทองคํา | |
| สัมผัสที่ทนทาน | BeCu โนเคิลเคลือบ |
| ร่าง / เปลือก / บ้าน | ทองแดง ทองคํา สแตนเลส Passivated |
| อุปกรณ์กันไฟ | PEI |
| ก๊าซเกต | ยางซิลิโคน |
| อุณหภูมิ | -55°C ~ +125°C |
| ความทนทาน | 500 วงจร |
| ทอร์ค | 00.79 ~ 1.13 นิโอน |

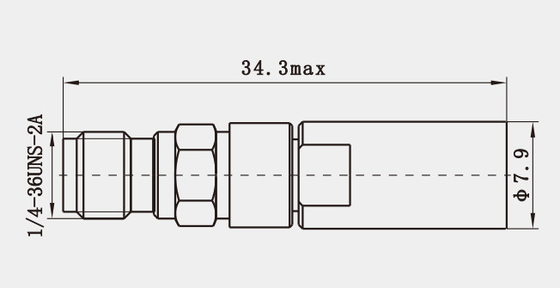

รูปแบบมิลลิเมตรคลื่น K2.90 มิลลิเมตร ผู้หญิง สายต่อ RF สแตนเลสสําหรับเคเบิล MF540A (mm):
ลักษณะ:
1VSWR ต่ําและการสูญเสียการใส่: โดยการรวมข้อดีของสายการส่งไฟฟ้าระบายอากาศ, เครื่องเชื่อม 2.92 มมแสดงความตึงเครียดต่ําสัดส่วนคลื่นยืน (VSWR) และการสูญเสียการใส่อย่างน้อยผลลัพธ์คือการสูญเสียพลังงานที่ลดลงในระหว่างการส่งสัญญาณการรักษาความสมบูรณ์ของสัญญาณ
2ขนาดเล็ก: เมื่อเปรียบเทียบกับชนิดอื่น ๆ ของเครื่องเชื่อม RF เช่น เครื่องเชื่อม 3.5mm / SMA เครื่องเชื่อม 2.92mm เล็กและคอมแพคต์กว่าการออกแบบขนาดเล็กทําให้มันเหมาะสําหรับการใช้งานในพื้นที่จํากัดเช่น อุปกรณ์ทดสอบพกพาและแผ่นวงจรความหนาแน่นสูง
3ความเข้ากันได้ดี: การออกแบบของเครื่องเชื่อม 2.92 มิลลิเมตรจะพิจารณาความเข้ากันได้กับเครื่องเชื่อม SMA และ 3.5 มิลลิเมตรมันสามารถเชื่อมต่อกันได้ในสถานการณ์บางอย่าง, ทําให้วิศวกรมีความยืดหยุ่นมากขึ้น
การใช้งาน(mm):
1ระบบราดาร์: ในระบบราดาร์ทั้งทหารและพลเรือน เครื่องเชื่อม 2.92 มม มีบทบาทสําคัญในการเชื่อมต่อแอนเทนนา โมดูลตัวรับและองค์ประกอบสําคัญอื่น ๆความน่าเชื่อถือและคุณสมบัติการสูญเสียต่ําของมัน รับประกันผลงานและความแม่นยําที่ดีที่สุดของระบบราดาร์.
2อุปกรณ์ทดสอบและวัด: สําหรับอุปกรณ์เช่น เครื่องวิเคราะห์เครือข่าย, เครื่องวิเคราะห์สเปคตรัม และเครื่องผลิตสัญญาณเครื่องเชื่อม 92 มิลลิเมตรช่วยเชื่อมต่อระหว่างจุดทดสอบและอุปกรณ์ที่กําลังทดสอบความแม่นยําและความมั่นคงของมันเพิ่มความแม่นยําของผลการวัด
3อุตสาหกรรมอากาศ: ภายในภาคการบินและอวกาศ, เครื่องเชื่อม 2.92 มม.ความสามารถในการทนต่อการสั่นสั่น, ความช็อคและอุณหภูมิสูงสุด รับประกันการทํางานอย่างต่อเนื่องในสภาพแวดล้อมที่ท้าทาย
เครื่องเชื่อม RF อื่นๆ ขนาด 2.92 มิลลิเมตร ชาย หญิง:
|
เลขส่วน
|
คําอธิบาย
|
|
K-KFD14
|
2.92 มิลลิเมตร ประเภท K ผู้หญิง RF Coaxial Connector
|
|
K-KFD75G
|
สแตนเลส 2.92 มิลลิเมตร ประเภท K ผู้หญิง RF โคเอชชียล Connector
|
|
K-KFD8
|
2.92 มิลลิเมตร ประเภท K ผู้หญิง RF Coaxial Connector
|
|
K-JFD9G |
สแตนเลส 2.92 มิลลิเมตร ประเภท K ผู้ชาย RF โคเอชชียล Connector
|
