คอนเนกเตอร์ RF ชายสแตนเลสตรง K2.92mm สําหรับเคเบิล MF540A
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ลักษณะร่างกาย: | ตรง | ชื่อสินค้า: | 2.92 มม. ชนิด K SMK |
|---|---|---|---|
| การชุบ: | ทู่ | ฉนวน: | ไฟเบอร์ |
| เพศ: | ชาย | วัสดุ: | สแตนเลส |
| สี: | ชุบนิเกิล | ความทนทาน: | 500 รอบ |
| เน้น: | MF540A สายเชื่อม SS RF,เครื่องเชื่อม RF ชายจากสแตนเลส,สายต่อ RF เพศตรง 2.92 มม |
||

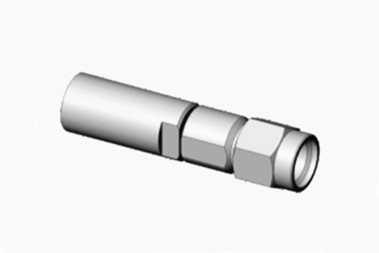

คอนเนกเตอร์ RF ชายสแตนเลสตรง K2.92mm สําหรับเคเบิล MF540A
เครื่องเชื่อม K-type (2.92mm,SMK)มีอินเตอร์เฟซอากาศ ทําให้ขนาดเล็ก น้ําหนักเบา และเชื่อถือได้มากในการเชื่อมต่อ เป็นต้น
เหล่านี้เครื่องเชื่อมคลื่นมิลลิเมตร K-type ((2.92mm,SMK)สายเชื่อม 2.92 มม. เป็นสายเชื่อมคลื่นเมตรที่ได้รับความนิยมมากที่สุด ระยะความถี่ที่กว้างถึง 40GHz สามารถจับคู่กับสายเชื่อม SMA และ 3.5 มม.
เครื่องเชื่อม coaxial ความแม่นยําสูง 50 ohm ด้วยอินเตอร์เฟซ 2.92 มิลลิเมตร (หญิง) ให้บริการกับการใช้งาน RF และไมโครเวฟที่หลากหลายคอนเนคเตอร์พรีเมียมเหล่านี้ถูกนําไปใช้อย่างกว้างขวางในสภาพแวดล้อมการทดสอบและการวัดจากพื้นฐานโทรศัพท์มือถือไปยังการสื่อสารทางดาวเทียม เพื่อให้อุปกรณ์ทํางานร่วมกันและเชื่อมต่อเคเบิลได้อย่างดีที่สุดมันสัญญาว่าจะมีอายุยืนนาน แม้จะใช้มันบ่อยๆการออกแบบของพวกมันรวมตัวไฟฟ้ากันไฟฟ้าอากาศ พร้อมกับพลาสติกที่มีค่าสูญเสียน้อย

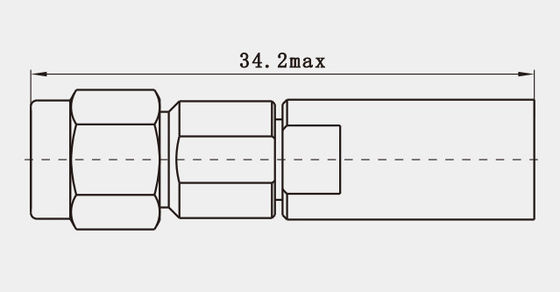

รูปแบบคอนเนกเตอร์ RF ชายสแตนเลสตรง K2.92mm สําหรับเคเบิล MF540Aครับ
รายละเอียดของ 2.92mm 50Ohm สแตนเลสตรง RF โคเอชเชียล Connector หญิง
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| คุณสมบัติไฟฟ้า | ||
| อุปสรรค | 50Ω | |
| ระยะความถี่ | DC ~ 40GHz | |
| ความดันเฉพาะ | 250VRMS* | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 750VRMS* | |
| ความต้านทานต่อการปิด | ≥ 5000 MΩ | |
| ความต้านทานกลาง | ผ่าตัดภายนอก | ≤2.0mΩ |
| คอนดิกเตอร์กลาง | ≤3.0mΩ | |
| VSWR | ≤1.05 + 0.005f | |
| คุณสมบัติวัสดุและเครื่องกล | ||
| คอนดิกเตอร์ศูนย์ | เพศชาย | SN-P ทองแดง โป้ทองคํา |
| หญิง | โบรนซ์เบอริลเลียม ทองคํา | |
| สัมผัสยืดหยุ่น | เนื้อเบรีลเลียมทองแดง | ทองคํา |
| กล่องและชิ้นส่วนโลหะอื่น ๆ | ทองแดง สแตนเลส | ทองเคลือบ Passivation |
| อุปกรณ์แยก | การซินเตอร์กระจก/PTFE/PEI | |
| อุณหภูมิ | -55°C ~ +125°C | |
ลักษณะ:
1ผลงานไฟฟ้าที่ดี: มันแสดงผลงานไฟฟ้าที่ดีกว่าที่ความถี่ต่ํากว่า 40GHzโดยเฉพาะอย่างยิ่งโดดเด่นต่ํากว่า 18GHz เมื่อผลประกอบการของมันเหนือกว่าการเชื่อมต่อ SMA.
2ความสอดคล้องที่ดี: เครื่องเชื่อมประเภท K สามารถเชื่อมต่อไฟฟ้าและเครื่องกลได้กับเครื่องเชื่อม SMA และ APC-3.5 ที่มีอยู่ในปัจจุบัน ทําให้ความสอดคล้องระหว่างระบบต่าง ๆ ง่ายขึ้น
การใช้งานครับ
1การสื่อสารทางโทรคมนาคม: เนื่องจากผลงานไฟฟ้าที่ดีเยี่ยมในความถี่สูง เครื่องเชื่อมประเภท K ใช้อย่างมากในสถานีฐานสื่อสารทางโทรคมนาคมมือถือ ระบบสื่อสารดาวเทียมและอุปกรณ์สื่อสารไร้สาย, รับประกันการสูญเสียน้อยและการส่งสัญญาณที่มั่นคง
2ระบบเรดาร์: ในระบบเรดาร์ เครื่องเชื่อมประเภท K เชื่อมต่อเครื่องส่ง เครื่องรับ และแอนเทนนาเพื่อส่งสัญญาณความน่าเชื่อถือสูงและคุณสมบัติไฟฟ้าที่ดีกว่าของสายเชื่อมเหล่านี้มีความสําคัญในการรักษาความสมบูรณ์แบบและความแม่นยําของสัญญาณในการใช้งานราดาร์.
3อุปกรณ์อากาศศาสตร์: อุตสาหกรรมอากาศศาสตร์ให้ความสําคัญกับความทนทานและความน่าเชื่อถือของสายเชื่อมประเภท K ที่ใช้ในเครื่องบิน ดาวเทียมและยานอวกาศอื่นๆ สําหรับระบบสื่อสารและควบคุมที่ต้องทํางานอย่างน่าเชื่อถือในสภาพแวดล้อมที่รุนแรง.
เครื่องเชื่อม RF อื่นๆ ขนาด 2.92 มิลลิเมตร ชาย หญิง:
|
เลขส่วน
|
คําอธิบาย
|
|
K-KFD4
|
2.92 มิลลิเมตร ประเภท K ผู้หญิง RF Coaxial Connector
|
|
K-KFD28G
|
สแตนเลส 2.92 มิลลิเมตร ประเภท K ผู้หญิง RF โคเอชชียล Connector
|
|
K-KFD8
|
2.92 มิลลิเมตร ประเภท K ผู้หญิง RF Coaxial Connector
|
|
K-JFD9G |
สแตนเลส 2.92 มิลลิเมตร ประเภท K ผู้ชาย RF โคเอชชียล Connector
|
1.
2.
3.
4.
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของเครื่องปรับรังสี,ถ้าเครื่องเชื่อมที่คุณใช้ไม่ได้พบ กรุณาติดต่อเราด้วย detaiมันคือ.
