เครื่องเชื่อม RF ชายสแตนเลส K2.92mm สําหรับสายไฟฟ้า MF540A
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ลักษณะร่างกาย: | ตรง | ชื่อสินค้า: | 2.92 มม. ชนิด K SMK |
|---|---|---|---|
| การชุบ: | ทู่ | ฉนวน: | ไฟเบอร์ |
| เพศ: | ชาย | วัสดุ: | สแตนเลส |
| สี: | ทอง | ความทนทาน: | 500 รอบ |
| เน้น: | เครื่องเชื่อม RF ชายจากสแตนเลส,เครื่องเชื่อม RF เพศชาย K2.92mm,MF540A เครื่องเชื่อม RF |
||

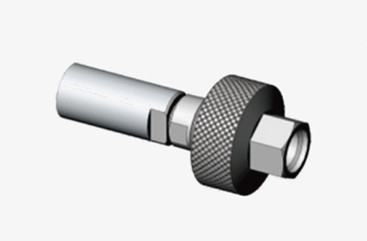

เครื่องเชื่อม RF ชายสแตนเลส K2.92mm สําหรับสายไฟฟ้า MF540A
เครื่องเชื่อม K-type (2.92mm,SMK)มีอินเตอร์เฟซอากาศ ทําให้ขนาดเล็ก น้ําหนักเบา และเชื่อถือได้มากในการเชื่อมต่อ เป็นต้น
เหล่านี้เครื่องเชื่อมคลื่นมิลลิเมตร K-type ((2.92mm,SMK)สายเชื่อม 2.92 มม. เป็นสายเชื่อมคลื่นเมตรที่ได้รับความนิยมมากที่สุด ระยะความถี่ที่กว้างถึง 40GHz สามารถจับคู่กับสายเชื่อม SMA และ 3.5 มม.
เครื่องเชื่อม coaxial 2.92 mm (หญิง) ความละเอียดสูง 50Ohm เหล่านี้ถูกออกแบบมาสําหรับการใช้งาน RF และไมโครเวฟทั่วไปจากโทรศัพท์มือถือไปยังโทรคมนาคมดาวเทียมสร้างจากสแตนเลสที่ยั่งยืน เครื่องเชื่อมประสิทธิภาพสูงเหล่านี้ถูกออกแบบให้ทนต่อการใช้ซ้ําพวกเขามีอากาศ dielectric และพลาสติกที่ขาดทุนน้อยศูนย์การนําสนับสนุน.

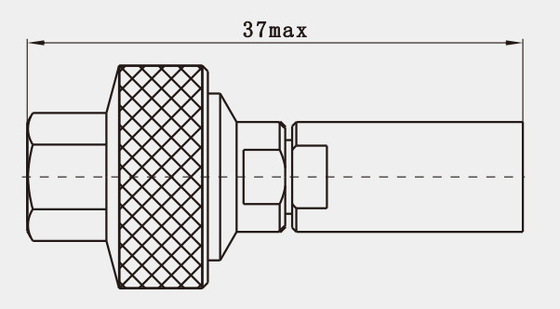

ภาพลวดลาย
รายละเอียดของ 2.92mm 50Ohm สแตนเลสตรง RF โคเอชเชียล Connector หญิง
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| คุณสมบัติไฟฟ้า | ||
| อุปสรรค | 50Ω | |
| ระยะความถี่ | DC ~ 40GHz | |
| ความดันเฉพาะ | 250VRMS* | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 750VRMS* | |
| ความต้านทานต่อการปิด | ≥ 5000 MΩ | |
| ความต้านทานกลาง | ผ่าตัดภายนอก | ≤2.0mΩ |
| คอนดิกเตอร์กลาง | ≤3.0mΩ | |
| VSWR | ≤1.05 + 0.005f | |
| คุณสมบัติวัสดุและเครื่องกล | ||
| คอนดิกเตอร์ศูนย์ | เพศชาย | SN-P ทองแดง โป้ทองคํา |
| หญิง | โบรนซ์เบอริลเลียม ทองคํา | |
| สัมผัสยืดหยุ่น | เนื้อเบรีลเลียมทองแดง | ทองคํา |
| กล่องและชิ้นส่วนโลหะอื่น ๆ | ทองแดง สแตนเลส | ทองเคลือบ Passivation |
| อุปกรณ์แยก | การซินเตอร์กระจก/PTFE/PEI | |
| อุณหภูมิ | -55°C ~ +125°C | |
ลักษณะ:
1การประกอบง่าย: เทคนิคการประกอบสําหรับเครื่องเชื่อมชนิด K คล้ายกับเครื่องเชื่อม SMA โดยได้รับการสนับสนุนจากเครื่องมือประกอบครบครันนี้ไม่เพียงแต่รับประกันความแม่นยําของสายเชื่อม แต่ยังทําให้กระบวนการประกอบการจัดการได้ง่ายขึ้น.
2ประหยัด: เปรียบเทียบกับเครื่องเชื่อมประสิทธิภาพสูงอื่น ๆ เช่น APC-35คอนเนกเตอร์ชนิด K ราคาถูกกว่า ช่วยลดต้นทุน
3ลักษณะโครงสร้าง: กว้างภายนอกของสายนําภายในของสายเชื่อมชนิด K คือ 2.92 มม.ลักษณะโครงสร้างเหล่านี้ สนับสนุนการเชื่อมต่อไฟฟ้าที่ดี.
อัพการใช้งาน:
1อุปกรณ์และการทดสอบ: เครื่องเชื่อมประเภท K เป็นส่วนสําคัญในการเชื่อมสัญญาณแม่นยําและการส่งสัญญาณในอุปกรณ์การทดสอบและการวัดและอุปกรณ์การทดสอบความแม่นยําสูงอื่น ๆ ที่ผลการทํางานของเชื่อมต่อมีผลต่อผลการทดสอบโดยตรง.
2อุปกรณ์การแพทย์: สําหรับอุปกรณ์การถ่ายภาพทางการแพทย์ เช่น เครื่อง MRI เครื่องเชื่อมประเภท K ส่งสัญญาณความถี่สูงที่จําเป็นสําหรับคุณภาพภาพภาพที่ชัดเจนและการวินิจฉัยที่แม่นยําคุณลักษณะการสูญเสียน้อยของพวกเขาเป็นสิ่งสําคัญในการรักษาความสมบูรณ์ของสัญญาณ.
3การวิจัยทางวิทยาศาสตร์: เครื่องเชื่อมประเภท K ช่วยในการทดลองและการรวบรวมข้อมูลที่แม่นยําในห้องปฏิบัติการวิจัยทางวิทยาศาสตร์ โดยเชื่อมอุปกรณ์และอุปกรณ์ทดสอบความถี่สูงต่างๆ
เครื่องเชื่อม RF อื่นๆ ขนาด 2.92 มิลลิเมตร ชาย หญิง:
|
เลขส่วน
|
คําอธิบาย
|
|
K-KFD4
|
2.92 มิลลิเมตร ประเภท K ผู้หญิง RF Coaxial Connector
|
|
K-KFD28G
|
สแตนเลส 2.92 มิลลิเมตร ประเภท K ผู้หญิง RF โคเอชชียล Connector
|
|
K-KFD8
|
2.92 มิลลิเมตร ประเภท K ผู้หญิง RF Coaxial Connector
|
|
K-JFD9G |
สแตนเลส 2.92 มิลลิเมตร ประเภท K ผู้ชาย RF โคเอชชียล Connector
|
1.
2.
3.
4.
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของเครื่องปรับรังสี,ถ้าเครื่องเชื่อมที่คุณใช้ไม่ได้พบ กรุณาติดต่อเราด้วย detaiมันคือ.
