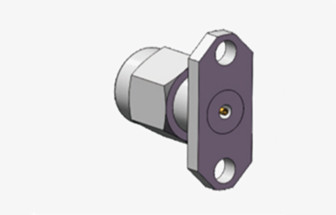

K Male 2.92mm Series สแตนเลส 2-hole Flange RF โคเอชชียล คอนเนกเตอร์
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| วัสดุ: | สแตนเลส | เพศ: | ชาย |
|---|---|---|---|
| ชื่อสินค้า: | 2.92 มม. ชนิด K SMK | ฟีเจอร์หลัก: | คอนเนคเตอร์แผงหน้าแปลน 2 รู |
| ประเภท: | ตัวเชื่อมต่อคลื่นมิลลิเมตร | การชุบ: | ชุบนิเกิล |
| การใช้งาน: | คอมพิวเตอร์/LAN | ฉนวน: | ไฟเบอร์ |
| เน้น: | 2เครื่องเชื่อม RF Coaxial.92mm,เครื่องเชื่อม RF Coaxial 2 หลุม,2.92mm ซีรีส สแตนเลส โคเอชเชียล คอนเนคเตอร์ |
||
K Male 2.92mm Series สแตนเลส 2-hole Flange RF โคเอชชียล คอนเนกเตอร์
เครื่องเชื่อมประเภท K หรือ 2.92 เป็นเครื่องเชื่อมแบบคลื่นมิลลิเมตรที่ใช้กันอย่างแพร่หลาย ซึ่งรองรับความถี่สูงถึง 40 GHz สามารถใช้กันได้พร้อมกับ SMA และ 3.สินค้าซีรีย์ 5 และมีอินเตอร์เฟซอากาศคอนเนกเตอร์นี้มีลักษณะด้วยขนาดคอมแพคต์, การออกแบบเบา, ผลงานความถี่สูง, และความสามารถในการเชื่อมต่อที่น่าเชื่อถือ

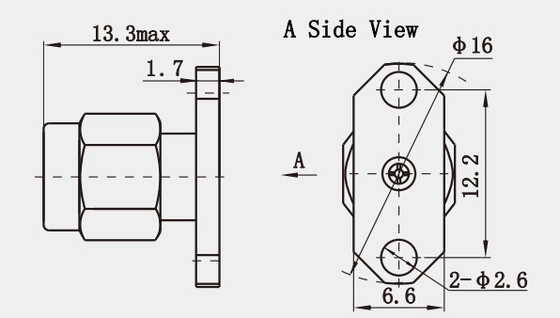

ภาพลวดลายของ K Male 2.92mm ซีรีสแตนเลส 2 หลุม Flange RF โคอาชียล Connector
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| อุปสรรค | 50 Ω |
| ระยะความถี่ | DC - 40 GHz |
| ระดับความกระชับกําลัง | 250 VRMS (ระดับน้ําทะเลสูงสุด) |
| ความดันทนทานแบบแบบดียิเลคทริก | 750 VRMS (ระดับน้ําทะเลสูงสุด) |
| สัดส่วนคลื่นยืนของแรงดัน VSWR |
≤ 1.05 + 0.005f |
| ความต้านทานต่อการสัมผัส | คอนดิวเตอร์ศูนย์ ≤ 3.0 mΩ |
| หน่วยนําทางภายนอก ≤ 2.0 mΩ | |
| ความต้านทานต่อการปิด | ≥ 5000 MΩ |
| คอนดิวเตอร์ภายใน | ชาย: ทองแดง ทองคํา |
| แจ็คหญิง: เบคู, ทองคํา | |
| สัมผัสที่ทนทาน | BeCu โนเคิลเคลือบ |
| ร่าง/เปลือก/กระเป๋า | ทองแดง ทองคํา สแตนเลส Passivated |
| อุปกรณ์กันไฟ | PEI |
| ก๊าซเกต | ยางซิลิโคน |
| อุณหภูมิ | -55°C ~ +125°C |
| ความทนทาน | 500 วงจร |
| ทอร์ค | 00.79 ~ 1.13 นิโอน |
เครื่องเชื่อม RF อื่นๆ ขนาด 2.92 มิลลิเมตร ชาย หญิง
|
เลขส่วน
|
คําอธิบาย
|
|
K-KFD3
|
2.92 มิลลิเมตร ประเภท K ผู้หญิง RF Coaxial Connector
|
|
K-KFD42
|
สแตนเลส 2.92 มิลลิเมตร ประเภท K ผู้หญิง RF โคเอชชียล Connector
|
|
K-KFD62G
|
2.92 มิลลิเมตร ประเภท K ผู้หญิง RF Coaxial Connector
|
|
K-JFD9G |
สแตนเลส 2.92 มิลลิเมตร ประเภท K ผู้ชาย RF โคเอชชียล Connector
|
1.
2.
3.
4.
ลักษณะ:
1ระยะความถี่สูง: เครื่องเชื่อมประเภท K 2.92 สามารถทํางานได้ในความถี่สูงถึง 46GHz ครอบคลุมช่วงความถี่ 8mm ทั้งหมด ทําให้มันถูกใช้อย่างแพร่หลายในอุปกรณ์และระบบคลื่นมิลลิเมตร
2ความเหมาะสมทางกล: เครื่องเชื่อมประเภท K 2.92 เป็นเครื่องเชื่อมที่เหมาะสมทางกลกับ เครื่องเชื่อมระดับ SMA และ 3.5mmสามารถใช้ได้แบบแลกเปลี่ยนกันได้กับประเภทเครื่องเชื่อมอื่น ๆ โดยยังคงการดําเนินการในการส่งสัญญาณที่ดีและความแม่นยําในการทดสอบ.
3ลักษณะโครงสร้าง: กว้างภายนอกของสายประสานชนิด K 2.92 คือ 2.92 มิลลิเมตร และกว้างภายในของสายประสานคือ 1.27 มิลลิเมตร โดยมีอุปสรรคลักษณะ 50Ωขนาดเล็กการออกแบบเบาและการติดตั้งง่าย ทําให้มันสะดวกต่อการใช้งาน
การใช้งาน:
1สนามบินและอวกาศ: เครื่องเชื่อมประเภท K 2.92 ยังมีบทบาทสําคัญในอุปกรณ์อวกาศ เช่น ระบบสื่อสารดาวเทียมและระบบนําทางระยะความถี่สูงและผลงานไฟฟ้าที่ดี ทําให้มันสามารถปรับตัวกับสภาพแวดล้อมอากาศที่ซับซ้อนการรับรองการส่งสัญญาณที่มั่นคง
2อุปกรณ์การทดสอบ: เครื่องเชื่อมประเภท K 2.92 เป็นส่วนประกอบที่จําเป็นในอุปกรณ์การทดสอบความละเอียดสูงต่างๆ เช่น เครื่องวิเคราะห์เครือข่ายและเครื่องวิเคราะห์สเปคตรัมมันให้การเชื่อมต่อที่แม่นยําและการส่งสัญญาณ, รับประกันความแม่นยําและความน่าเชื่อถือของผลการทดสอบ
