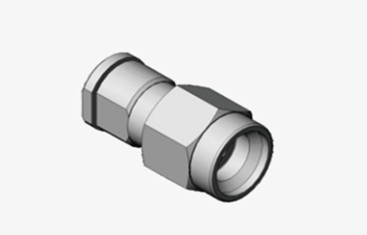

คอนเนกเตอร์ RF โคเอชชียลสแตนเลสสแตนเลสหญิง
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| เพศ: | แจ็ค | ชื่อสินค้า: | 2.92 มม. ชนิด K SMK |
|---|---|---|---|
| การชุบ: | ทู่ | ฉนวน: | ไฟเบอร์ |
| ลักษณะร่างกาย: | ตรง | วัสดุ: | สแตนเลส |
| สี: | ทอง | ความถี่: | ดีซี ~40GHz |
| เน้น: | เครื่องเชื่อมโคเอชชียอล RF K2.92mm หญิง,เครื่องเชื่อม RF Coaxial จากสแตนเลส,เครื่องเชื่อม RF Coaxial Reverse Polarity |
||
คอนเนกเตอร์ RF โคเอชชียลสแตนเลสสแตนเลสหญิง
เครื่องเชื่อม coaxial 50Ohm ความแม่นยําสูง 2.92 มม (หญิง) ได้ถูกออกแบบมาสําหรับการใช้งาน RF และไมโครเวฟทั่วไปเครื่องเชื่อมประสิทธิภาพสูงเหล่านี้ เหมาะสําหรับสภาพแวดล้อมการทดสอบและการวัดที่หลากหลายการเชื่อมต่อจากระบบโทรศัพท์มือถือไปยังระบบดาวเทียม เพื่อให้อุปกรณ์ที่เหมาะสมและการเชื่อมต่อเคเบิลที่เหมาะสมพวกเขามีระบบแบบอากาศ dielectric กับการสนับสนุนการนํากลางพลาสติกที่สูญเสียน้อย.
เครื่องเชื่อมคลื่นมิลลิเมตร K-type ((2.92mm,SMK)สายเชื่อม 2.92 มม. เป็นสายเชื่อมคลื่นเมตรที่ได้รับความนิยมมากที่สุด ระยะความถี่ที่กว้างถึง 40GHz สามารถจับคู่กับสายเชื่อม SMA และ 3.5 มม.
คอนเนคเตอร์ชนิด K (2.92mm,SMK)มีอินเตอร์เฟซอากาศ ทําให้ขนาดเล็ก น้ําหนักเบา และเชื่อถือได้มากในการเชื่อมต่อ เป็นต้น

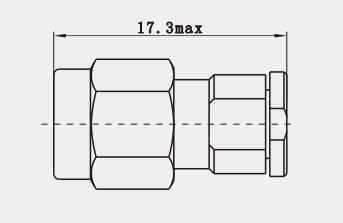

ภาพลวดลาย
รายละเอียด
| คุณสมบัติไฟฟ้า | ||
| อุปสรรค | 50Ω | |
| ระยะความถี่ | DC ~ 40GHz | |
| ความดันเฉพาะ | 250VRMS* | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 750VRMS* | |
| ความต้านทานต่อการปิด | ≥ 5000 MΩ | |
| ความต้านทานกลาง | ผ่าตัดภายนอก | ≤2.0mΩ |
| คอนดิกเตอร์กลาง | ≤3.0mΩ | |
| VSWR | ≤1.05 + 0.005f | |
| คุณสมบัติวัสดุและเครื่องกล | ||
| คอนดิกเตอร์ศูนย์ | เพศชาย | SN-P ทองแดง โป้ทองคํา |
| หญิง | โบรนซ์เบอริลเลียม ทองคํา | |
| สัมผัสยืดหยุ่น | เนื้อเบรีลเลียมทองแดง | ทองคํา |
| กล่องและชิ้นส่วนโลหะอื่น ๆ | ทองแดง สแตนเลส | ทองเคลือบ Passivation |
| อุปกรณ์แยก | การซินเตอร์กระจก/PTFE/PEI | |
| อุณหภูมิ | -55°C ~ +125°C | |
ลักษณะ:
1ผลประกอบการไฟฟ้าที่ดีกว่า: ต่ํากว่า 46GHz เครื่องเชื่อมเหล่านี้แสดงผลประกอบการไฟฟ้าที่ดีเยี่ยม โดยเฉพาะต่ํากว่า 18GHz ที่ผลประกอบการของพวกเขาเหนือกว่าสมา
2ความเข้ากันได้ทางกลและทางไฟฟ้า: เครื่องเชื่อมเหล่านี้เข้ากันได้กับ เครื่องเชื่อม SMA และ APC-3.5 ที่มีอยู่แล้ว ทั้งในแง่ของผลงานทางกลและทางไฟฟ้าการอํานวยความสะดวกในการใช้ในระบบต่างๆ.
3กระบวนการประกอบที่น่าเชื่อถือ: เทคโนโลยีการประกอบของสายเชื่อม RF coaxial polarity 2.92 mm แบบ K คล้ายกับสายเชื่อม SMA โดยได้รับการสนับสนุนจากเครื่องมือประกอบครบครันนี่ทําให้การประกอบมีความแม่นยําและทําให้กระบวนการประกอบง่ายขึ้น.
การใช้งาน:
1สายอากาศ: เครื่องเชื่อมเหล่านี้ถูกใช้อย่างแพร่หลายในอุตสาหกรรมอากาศ เนื่องจากความสามารถของสายลื่นความถี่สูงและผลประกอบการไฟฟ้าที่ดีการประกันการส่งสัญญาณที่มั่นคงและน่าเชื่อถือในสภาพแวดล้อมที่รุนแรง.
2ระบบเรดาร์: ในระบบเรดาร์, มันถูกใช้ในการเชื่อมต่อเซ็นเซอร์และแอนเทนน่าต่างๆ, รับประกันการส่งสัญญาณและการรับสัญญาณที่แม่นยําความถี่ในการทํางานที่สูงและการสูญเสียการใส่ที่ต่ํามีความสําคัญสําหรับผลงานของระบบราดาร์.
3การสื่อสารผ่านดาวเทียม: เครื่องเชื่อม RF coaxial แบบ 2.92 มิลลิเมตรแบบ K มีบทบาทสําคัญในการสื่อสารผ่านดาวเทียมการเชื่อมต่อสถานีพื้นดินและดาวเทียม เพื่อให้มีการเชื่อมต่อการสื่อสารที่มั่นคงในระยะยาว.
เครื่องเชื่อม RF อื่นๆ ขนาด 2.92 มิลลิเมตร ชาย หญิง:
|
เลขส่วน
|
คําอธิบาย
|
|
K-KFD14
|
2.92 มิลลิเมตร ประเภท K ผู้หญิง RF Coaxial Connector
|
|
K-KFD75G
|
สแตนเลส 2.92 มิลลิเมตร ประเภท K ผู้หญิง RF โคเอชชียล Connector
|
|
K-KFD8
|
2.92 มิลลิเมตร ประเภท K ผู้หญิง RF Coaxial Connector
|
|
K-JFD9G |
สแตนเลส 2.92 มิลลิเมตร ประเภท K ผู้ชาย RF โคเอชชียล Connector
|
1.
2.
3.
4.
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของเครื่องปรับรังสี,ถ้าเครื่องเชื่อมที่คุณใช้ไม่ได้พบ กรุณาติดต่อเราด้วย detaiมันคือ.
