เครื่องเชื่อม RF ระดับ 2.92 มิลลิเมตร
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ประเภท: | 2.92 มม. ชนิด K SMK | คําสําคัญ: | คอนเนคเตอร์แผงหน้าแปลน 2 รู |
|---|---|---|---|
| รายการ: | ตัวเชื่อมต่อคลื่นมิลลิเมตร | การชุบ: | ชุบทอง |
| การใช้งาน: | RF/แซทคอม | ฉนวน: | ไฟเบอร์ |
| ความต้านทาน: | 50โอห์ม | เพศ: | หญิง |
| เน้น: | เครื่องเชื่อม RF 2.92 มิลลิเมตร ซีรีย์ K เครื่องเชื่อม RF เพศหญิง,Brass Female Flange Mount RF Connector |
||

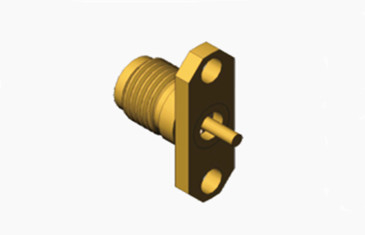

ซีรีส์ K ((2.92 มม) ทองแดง Female Flange Mount RF Connector กับ Microstrip
เครื่องเชื่อมประเภท K หรือที่รู้จักกันในชื่อ เครื่องเชื่อมประเภท 2.92 เป็นเครื่องเชื่อมสายคลื่นมิลลิเมตรที่ใช้กันอย่างแพร่หลาย มันรองรับความถี่สูงถึง 40 GHz และสามารถแลกเปลี่ยนกับ SMA และ 3.ผลิตภัณฑ์ชุด 5 ผ่านอินเตอร์เฟสอากาศเครื่องเชื่อมนี้มีขนาดเล็ก, การออกแบบเบา, ผลงานความถี่สูง, และการเชื่อมต่อที่น่าเชื่อถือ
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| อุปสรรค | 50 Ω |
| ระยะความถี่ | DC - 40GHz |
| ระดับความดัน | 250 VRMS (ระดับน้ําทะเลสูงสุด) |
| ความดันทนทานแบบแบบดียิเลคทริก | 750 VRMS (ระดับน้ําทะเลสูงสุด) |
| สัดส่วนคลื่นยืนของแรงดัน VSWR |
≤ 1.05 + 0.005f |
| ความต้านทานต่อการสัมผัส | คอนดิวเตอร์ศูนย์ ≤ 3.0 mΩ |
| หน่วยนําทางภายนอก ≤ 2.0 mΩ | |
| ความต้านทานต่อการปิด | ≥ 5000 MΩ |
| คอนดิวเตอร์ภายใน | ชาย: ทองแดง ทองคํา |
| แจ็คหญิง: เบคู, ทองคํา | |
| สัมผัสที่ทนทาน | BeCu โนเคิลเคลือบ |
| ร่าง / เปลือก / บ้าน | ทองแดง ทองคํา สแตนเลส Passivated |
| อุปกรณ์กันไฟ | PEI |
| ก๊าซเกต | ยางซิลิโคน |
| อุณหภูมิ | -55°C ~ +125°C |
| ความทนทาน | 500 วงจร |
| ทอร์ค | 00.79 ~ 1.13 นิโอน |
เครื่องเชื่อม RF อื่นๆ ขนาด 2.92 มิลลิเมตร ชาย หญิง
|
เลขส่วน
|
คําอธิบาย
|
|
K-KFD21
|
2.92 มิลลิเมตร ประเภท K ผู้หญิง RF Coaxial Connector
|
|
K-KFD87G
|
สแตนเลส 2.92 มิลลิเมตร ประเภท K ผู้หญิง RF โคเอชชียล Connector
|
|
K-KFD42
|
2.92 มิลลิเมตร ประเภท K ผู้หญิง RF Coaxial Connector
|
|
K-JFD61G |
สแตนเลส 2.92 มิลลิเมตร ประเภท K ผู้ชาย RF โคเอชเชียล Connector
|
1.
2.
3.
4.
ลักษณะ:
- ความสามารถความถี่สูง: เครื่องเชื่อม 2.92 มิลลิเมตรรองรับความถี่ถึง 40 GHz ซึ่งอยู่ในช่วงคลื่นมิลลิเมตร ทําให้มันเหมาะสมสําหรับการใช้งาน เช่น การสื่อสารทางดาวเทียม ระบบราดาร์และการส่งข้อมูลความเร็วสูง.
- ขนาดเล็ก: ด้วยกว้างภายนอก 2.92 มิลลิเมตร เครื่องเชื่อมนี้เล็กมากกว่า เครื่องเชื่อมแบบดั้งเดิม เช่น SMA หรือ BNCขนาดคอมแพคตของมันทําให้การออกแบบวงจรหนาแน่นและเป็นประโยชน์โดยเฉพาะอย่างยิ่งที่พื้นที่เป็นพรีเมี่ยมเช่นในอุปกรณ์พกพาหรือวงจรบูรณาการ
- การ สร้าง ที่ น้อย: ผลิตจากทองแดง, เครื่องเชื่อมคือทั้งทนทานและเบา.
การใช้งาน:
- การทําลายสัญญาณอย่างน้อย: ขนาดเล็กและอากาศ dielectric ลดการสูญเสียสัญญาณและการบิดเบือนอย่างสําคัญ, การรักษาความสมบูรณ์ของสัญญาณที่ความถี่ที่สูงกว่าที่ผลเหล่านี้กลายเป็นชัดเจนมากขึ้น
- ประสิทธิภาพพื้นที่: หน่วยการออกแบบที่คอมแพคต์ ทําให้สามารถวางส่วนประกอบที่ใกล้เคียงกับ PCB ทําให้การออกแบบระบบอิเล็กทรอนิกส์ที่บูรณาการสูงได้ง่ายขึ้นโดยไม่เสียผลงาน
- ความ ทนทาน และ ความ น่า เชื่อถือ: การก่อสร้างจากทองแดงรวมกับกลไกการเชื่อมต่อที่แข็งแกร่ง รับประกันความน่าเชื่อถือในระยะยาว แม้กระทั่งในสภาพแวดล้อมที่รุนแรงทั่วไปในการใช้งานความถี่สูงเช่น อุณหภูมิสูงสุด หรือความเครียดทางกล.
- ปรับปรุงให้เหมาะสมกับสเปคตรัมคลื่นมิลลิเมตร: ออกแบบมาโดยเฉพาะสําหรับการทํางานในช่วงคลื่นมิลลิเมตรคุณสมบัติของเครื่องเชื่อม 92 มิลลิเมตร ติดตามความต้องการของระบบสื่อสารที่ทันสมัยและเทคโนโลยีราดาร์ที่ทํางานที่ความถี่เหล่านี้.
