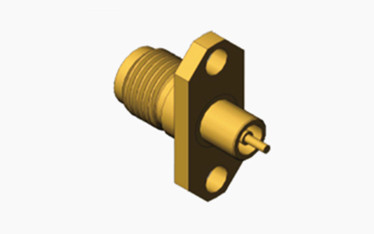

ทองแดง K2.92mm หญิง 2 หลุม Flange RF โคเอชเชียลเชื่อมต่อกับ Micro-stripe
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ประเภท: | 2.92 มม. ชนิด K SMK | คําสําคัญ: | คอนเนคเตอร์แผงหน้าแปลน 2 รู |
|---|---|---|---|
| รายการ: | ตัวเชื่อมต่อคลื่นมิลลิเมตร | การชุบ: | ชุบทอง |
| การใช้งาน: | RF/แซทคอม | ฉนวน: | ไฟเบอร์ |
| ความต้านทาน: | 50โอห์ม | เพศ: | หญิง |
| เน้น: | คอนเนกเตอร์โคเอชเชียล RF เนื้อทองแดง K2.92mm,เครื่องเชื่อม RF Coaxial Micro-strip,เครื่องเชื่อม RF Coaxial 2 หลุม |
||
ทองแดง K2.92mm หญิง 2 หลุม Flange RF โคเอชเชียลเชื่อมต่อกับ Micro-stripe
เครื่องเชื่อมประเภท K หรือที่รู้จักกันในชื่อ เครื่องเชื่อมประเภท 2.92 เป็นเครื่องเชื่อมแบบคลื่นมิลลิเมตรที่ได้รับความนิยมมาก สามารถทํางานได้ในความถี่สูงถึง 40GHzมันมีอินเตอร์เฟซอากาศและสามารถแลกเปลี่ยนกับ SMA และ 3สินค้าชุด.5 ชุดนี้มีข้อดี เช่น ขนาดเล็ก, การออกแบบเบา, การทํางานความถี่สูง, และการเชื่อมต่อที่น่าเชื่อถือ
รายละเอียด
หมายเหตุ: ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| อุปสรรค | 50Ω |
| ระยะความถี่ | DC - 40GHz |
| ระดับความดัน | 250 VRMS (ระดับน้ําทะเลสูงสุด) |
| ความดันทนทานแบบแบบดียิเลคทริก | 750 VRMS (ระดับน้ําทะเลสูงสุด) |
| สัดส่วนคลื่นยืนของแรงดัน VSWR |
≤ 1.05 + 0.005f |
| ความต้านทานต่อการสัมผัส | คอนดิวเตอร์ศูนย์ ≤ 3.0 mΩ |
| หน่วยนําทางภายนอก ≤ 2.0 mΩ | |
| ความต้านทานต่อการปิด | ≥ 5000 MΩ |
| คอนดิวเตอร์ภายใน | ชาย: ทองแดง ทองคํา |
| แจ็คหญิง: เบคู, ทองคํา | |
| สัมผัสที่ทนทาน | BeCu โนเคิลเคลือบ |
| ร่าง / เปลือก / บ้าน | ทองแดง ทองคํา สแตนเลส Passivated |
| อุปกรณ์กันไฟ | PEI |
| ก๊าซเกต | ยางซิลิโคน |
| อุณหภูมิ | -55°C ~ +125°C |
| ความทนทาน | 500 วงจร |
| ทอร์ค | 00.79 ~ 1.13 นิโอน |
เครื่องเชื่อม RF อื่นๆ ขนาด 2.92 มิลลิเมตร ชาย หญิง
|
เลขส่วน
|
คําอธิบาย
|
|
K-KFD21
|
2.92 มิลลิเมตร ประเภท K ผู้หญิง RF Coaxial Connector
|
|
K-KFD87G
|
สแตนเลส 2.92 มิลลิเมตร ประเภท K ผู้หญิง RF โคเอชชียล Connector
|
|
K-KFD42
|
2.92 มิลลิเมตร ประเภท K ผู้หญิง RF Coaxial Connector
|
|
K-JFD61G |
สแตนเลส 2.92 มิลลิเมตร ประเภท K ผู้ชาย RF โคเอชเชียล Connector
|
1.
2.
3.
4.
ลักษณะ:
- ระยะความถี่: เครื่องเชื่อมแบบ Brass K สามารถทํางานได้ในความถี่สูงถึง 40 GHz ทําให้มันเหมาะสําหรับการใช้งานคลื่นมิลลิเมตรระยะความถี่ที่กว้างขวางนี้ทําให้มันสามารถใช้ในระบบสื่อสารความถี่สูงและเทคโนโลยีราดาร์ต่างๆ.
- วัสดุ: ผลิตจากทองแดงคุณภาพสูง เครื่องเชื่อมเหล่านี้มีความแข็งแรงทางกลและความทนทานที่ดีรับประกันผลงานที่ยั่งยืน แม้ในสภาพแวดล้อมที่รุนแรง.
- การออกแบบ: การออกแบบที่คอมแพคตและเบาของสายเชื่อมประเภท Brass K ทําให้มันง่ายในการจัดการและการติดตั้ง, แม้ในพื้นที่แคบ. อินเตอร์เฟซอากาศของมันทําให้สามารถแลกเปลี่ยนกับ SMA และ 3.ผลิตภัณฑ์ชุด 5, ให้ความยืดหยุ่นในการออกแบบและการบูรณาการระบบ
- ผลงาน: ด้วยการสูญเสียการใส่และการสูญเสียการกลับที่ต่ํา, เครื่องเชื่อมประเภท Brass K รับประกันการถ่ายทอดสัญญาณที่มีประสิทธิภาพกับการลดความหนาแน่นอย่างน้อยนี่คือสิ่งสําคัญในการรักษาความสมบูรณ์แบบของสัญญาณในระยะทางที่ไกลขึ้น และการปรับปรุงผลงานของระบบโดยรวม.
การใช้งาน:
- การโทรคมนาคม: ใช้ในแอนเทนเนสสถานีฐาน ระบบสื่อสารดาวเทียม และเชื่อมต่อวิทยุไมโครเวฟ เพื่อรับรองการถ่ายทอดสัญญาณที่มีประสิทธิภาพและมั่นคง
- ระบบราดาร์: ใช้ในระบบเรดาร์พลเรือนสําหรับการตรวจจับและติดตามวัตถุในความถี่สูง
- การออกอากาศ: ใช้ในอุปกรณ์โทรทัศน์และวิทยุเพื่อส่งสัญญาณความถี่สูงในระยะทางไกล
- สายการบินและอวกาศ: ติดต่อกับระบบเครื่องบินเพื่อการสื่อสารและการนําทาง
- การวิจัยทางวิทยาศาสตร์: ใช้ในเครื่องมือห้องปฏิบัติการและอุปกรณ์การทดสอบที่ต้องการการวัดความถี่สูงที่แม่นยํา
