N ชาย 4 หลุม Flange RF โคเอชชียล Connector กับการปิดพื้นผิวคอนเวกซ์

N Male 4-hole Flange RF Coaxial Connector with Insulation Convex Surface
N Male 4-hole Flange RF Coaxial Connector with Insulation Convex Surface N Male 4-hole Flange RF Coaxial Connector with Insulation Convex Surface

ภาพใหญ่ :  N ชาย 4 หลุม Flange RF โคเอชชียล Connector กับการปิดพื้นผิวคอนเวกซ์ ราคาถูกที่สุด

รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: ELT (Elite)
ได้รับการรับรอง: ISO-9001-2015
หมายเลขรุ่น: N-JFD94
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 100 ชิ้น
ราคา: ต่อรองได้
รายละเอียดการบรรจุ: กล่องส่งออกมาตรฐาน
เวลาการส่งมอบ: ภายใน 5-7 วันทำการ (สำหรับหุ้น)
เงื่อนไขการชำระเงิน: T/T, L/C, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 1,000,000 ชิ้นต่อเดือน
รายละเอียดสินค้า
ชื่อสินค้า: คอนเนคเตอร์โคแอกเชียล RF ชนิด N การชุบ: ชุบทอง / ชุบนิกเกิล
อุปสรรค: 50Ω เพศ: ชาย
รุ่น: N-JFD94 ช่วงความถี่: ดีซี~11GHz
ชื่อสินค้า: คอนเนคเตอร์โคแอกเชียล RF ชนิด N
เน้น:

N ตัวผู้ 4 รู หน้าแปลน คอนเนคเตอร์

,

ฉนวนคอนเนคเตอร์ RF Coaxial นูน

,

N ตัวผู้ หน้าแปลน RF Adapter คอนเนคเตอร์

ขั้วต่อ RF แบบหน้าแปลน N ตัวผู้ 4 รู พร้อมพื้นผิวโค้งฉนวน

ขั้วต่ออนุกรม N เป็นไปตามมาตรฐานอินเทอร์เฟซอนุกรม 39012 มีการออกแบบการเชื่อมต่อแบบเกลียวและใช้อากาศเป็นตัวกลาง ขั้วต่อนี้มีประสิทธิภาพทางไฟฟ้าที่ยอดเยี่ยม รองรับความถี่สูงถึง 11GHz ขั้วต่อชนิด N ที่ผลิตด้วยความแม่นยำของ Elite Electronic สามารถขยายช่วงนี้ได้ถึง 18GHz และเข้ากันได้กับสายเคเบิล RF หลากหลายประเภท เนื่องจากมีความทนทานต่อแผ่นดินไหวสูง ความน่าเชื่อถือสูง และแบนด์วิดท์ความถี่กว้าง ขั้วต่อเหล่านี้จึงมีการใช้งานอย่างแพร่หลายในภาคส่วนต่างๆ เช่น การบิน อวกาศ ระบบเรดาร์ การสื่อสารไมโครเวฟ การสื่อสารดิจิทัล การวัดไมโครเวฟ และอื่นๆ นอกจากนี้ ขั้วต่ออนุกรม N ยังทำหน้าที่เป็นอินเทอร์เฟซการทดสอบที่ใช้กันอย่างแพร่หลายในเครื่องมือวัด

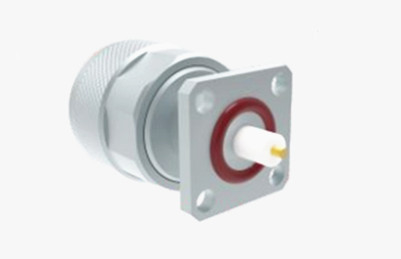

N ชาย 4 หลุม Flange RF โคเอชชียล Connector กับการปิดพื้นผิวคอนเวกซ์



ข้อมูลจำเพาะ

คุณสมบัติทางไฟฟ้า
อิมพีแดนซ์ 50 โอห์ม
ช่วงความถี่ DC~11GHz (สูงสุด 18GHz)
แรงดันไฟฟ้าที่กำหนด 1000VRMS* (สูงสุด ระดับน้ำทะเล)
แรงดันไฟฟ้าไดอิเล็กทริก 1500VRMS* (สูงสุด ระดับน้ำทะเล)
ความต้านทานฉนวน ≥5000M โอห์ม
ความต้านทานตัวนำกลาง ตัวนำภายนอก ≤0.5m โอห์ม
ตัวนำกลาง ≤2.5m โอห์ม
VSWR ≤1.3
คุณสมบัติวัสดุและกลไก
ตัวนำกลาง ตัวผู้ ทองเหลือง,

ชุบนิกเกิล

ตัวเมีย ทองแดงฟอสเฟอร์,

ชุบนิกเกิล

หน้าสัมผัสยืดหยุ่น ทองแดงฟอสเฟอร์ ชุบนิกเกิล
เปลือก / ตัวเรือน ทองเหลือง สแตนเลส

ชุบนิกเกิล

ที่หนีบสายเคเบิล ทองเหลือง ชุบนิกเกิล
ฉนวน PTFE
ปะเก็น ยางซิลิโคน
ความทนทาน 500 รอบ

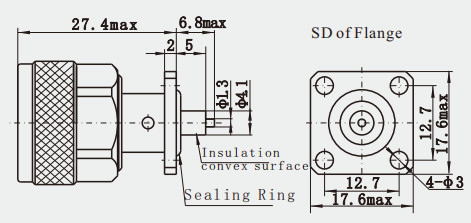

ภาพวาดโดยละเอียด

N ชาย 4 หลุม Flange RF โคเอชชียล Connector กับการปิดพื้นผิวคอนเวกซ์

คุณสมบัติ:



1. การออกแบบโครงสร้าง: ขั้วต่อชนิด N ใช้การเชื่อมต่อแบบเกลียวที่หมุนและล็อคเพื่อการเชื่อมต่อที่รวดเร็วและเชื่อถือได้ การออกแบบนี้ช่วยให้ขั้วต่อรักษาการเชื่อมต่อที่เสถียรได้แม้ในสภาพแวดล้อมที่มีการสั่นสะเทือนหรือแรงกระแทก โครงสร้างมักจะแบ่งออกเป็นตัวผู้หรือตัวเมีย และรูปแบบมีขั้วมาตรฐานหรือขั้วย้อนกลับ

2. ช่วงความถี่: ขั้วต่อ N รองรับความถี่สัญญาณที่หลากหลาย ตั้งแต่ 0 ถึง 11 GHz และรุ่นที่ปรับปรุงแล้วสามารถครอบคลุมได้ถึง 18 GHz ซึ่งทำให้สามารถตอบสนองความต้องการของการใช้งาน RF ที่หลากหลาย

3. ประสิทธิภาพทางไฟฟ้า: ขั้วต่อชนิด N มีประสิทธิภาพทางไฟฟ้าที่ดี รวมถึงการสูญเสียต่ำและการป้องกันสัญญาณรบกวนสูง ผลิตจากวัสดุคุณภาพสูงและกระบวนการผลิตที่แม่นยำ ซึ่งทำให้เกิดการสูญเสียต่ำมากระหว่างการส่งสัญญาณ ช่วยปรับปรุงประสิทธิภาพและคุณภาพของการส่งสัญญาณ ในขณะเดียวกัน เปลือกมักทำจากวัสดุโลหะที่มีประสิทธิภาพการป้องกันสัญญาณรบกวนทางแม่เหล็กไฟฟ้าที่ดี ซึ่งสามารถป้องกันอิทธิพลของการรบกวนทางแม่เหล็กไฟฟ้าภายนอกต่อการส่งสัญญาณได้อย่างมีประสิทธิภาพ

แปลด้วย DeepL.com (เวอร์ชันฟรี)



แคตตาล็อกสินค้า:

อะแดปเตอร์ RF
ชุดสายเคเบิล RF
ซีลสุญญากาศแบบแก้วกับโลหะ
ขั้วต่อ J30J Series
ข้อต่อหมุนไมโครเวฟ
อะแดปเตอร์เวฟไกด์เป็นโคแอกเชียล
ขั้วต่อ RF SMA/SSMA
ขั้วต่อ RF SMP/SSMP
ขั้วต่อ RF MCX/MMCX
ขั้วต่อ RF TNC
ขั้วต่อ RF ชนิด N
ขั้วต่อ RF BNC ขั้วต่อคลื่นมิลลิเมตร (2.4 มม., 2.92 มม.)



การใช้งาน:

1. อุปกรณ์สื่อสารไร้สาย: ขั้วต่อ N มีบทบาทสำคัญในด้านการสื่อสารไร้สาย สามารถให้การส่งสัญญาณที่เสถียรและมีประสิทธิภาพ รองรับความถี่ที่หลากหลาย เพื่อตอบสนองความต้องการของสถานีฐานสื่อสารเคลื่อนที่และเครือข่ายไร้สาย
2. อิเล็กทรอนิกส์ยานยนต์: ในอุตสาหกรรมยานยนต์ ขั้วต่อชนิด N ใช้เชื่อมต่อเซ็นเซอร์ ระบบควบคุม และระบบสาระบันเทิงต่างๆ เพื่อให้มั่นใจในความน่าเชื่อถือและความเสถียรของการส่งข้อมูล
3. อุปกรณ์ทางการแพทย์: สาขาอุปกรณ์ทางการแพทย์มีข้อกำหนดที่สูงมากสำหรับขั้วต่อ ขั้วต่อชนิด N ใช้ในอุปกรณ์สร้างภาพทางการแพทย์และอุปกรณ์ทางการแพทย์ที่สำคัญอื่นๆ เนื่องจากมีประสิทธิภาพทางไฟฟ้าและกำลังเชิงกลที่ดี

แปลด้วย DeepL.com (เวอร์ชันฟรี)



บรรจุภัณฑ์และการจัดส่ง:

* กล่องส่งออกมาตรฐาน
* ตามความต้องการของลูกค้า



หมายเหตุ:
เรามีขั้วต่อชนิด N มากกว่า 10,000 ชนิด หากไม่พบขั้วต่อที่คุณกำลังใช้งาน โปรดติดต่อเราพร้อมรายละเอียดของคุณรายละเอียด .
