ความสามารถสูง N ชาย Flanges Mount Micro Strip RF Coaxial Connector
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | คอนเนคเตอร์โคแอกเชียล RF ชนิด N | การชุบ: | ชุบทอง / ชุบนิกเกิล |
|---|---|---|---|
| อุปสรรค: | 50Ω | เพศ: | ชาย |
| รุ่น: | N-JFD95 | ช่วงความถี่: | ดีซี~11GHz |
| เน้น: | เครื่องเชื่อม RF Coaxial ที่มีประสิทธิภาพสูง,เครื่องเชื่อม Micro Strip RF Coaxial |
||

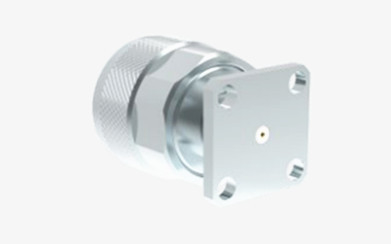

ความสามารถสูง N ชาย Flanges Mount Micro Strip RF Coaxial Connector
เครื่องเชื่อมประเภท N คือ เครื่องเชื่อมแบบโคอาเซียลที่มีเส้นใยที่ออกแบบมาเพื่อให้มีความสามารถในการป้องกันการสั่นสะเทือนที่ดีที่สุด และมีคุณสมบัติทางไฟฟ้าที่ดีกว่า โดยมีช่วงความถี่ทั่วไปถึง 11 GHzเครื่องเชื่อมแบบ N ที่มีประสิทธิภาพสูงของเราขยายช่วงนี้ไปถึง 18 GHzมันเข้ากันได้กับสายไฟ RF หลายชนิด และถูกใช้ในอุตสาหกรรม เช่น การบิน, การบินอากาศ, ระบบราดาร์, ไมโครเวฟ และสื่อสารดิจิตอลรวมถึงเครื่องทดสอบและเครื่องวัด.
เรานําเสนอตัวเลือกการปรับแต่งสําหรับชนิดต่าง ๆ ของ N-ประเภทของเชื่อมและตัวปรับเพื่อตอบสนองความต้องการของลูกค้าเฉพาะเจาะจง ไม่ว่าคุณต้องการการตั้งค่าตรงหรือมุมขวาตัวเลือกการติดตั้ง flange หรือการติดตั้ง bulkhead, เราสามารถปรับปรุงผลิตภัณฑ์ของเรา ให้เหมาะสมกับคุณ
รายละเอียด
| คุณสมบัติไฟฟ้า | ||
| อุปสรรค | 50Ω | |
| ระยะความถี่ | DC ~ 11GHz ((Max.18GHz) | |
| ความดันเฉพาะ | 1000VRMS* ((Max.Sea Level) | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 1500VRMS* ((Max.Sea Level) | |
| ความต้านทานต่อการปิด | ≥ 5000MΩ | |
| ความต้านทานกลาง | ผ่าตัดภายนอก | ≤0.5mΩ |
| คอนดิกเตอร์กลาง | ≤ 2.5mΩ | |
| VSWR | ≤ 1.3 | |
| คุณสมบัติวัสดุและเครื่องกล | ||
| คอนดิกเตอร์ศูนย์ | เพศชาย | แบรส
เครื่องเคลือบ nickel |
| หญิง | โฟสฟอร์ทองแดง
เครื่องเคลือบ nickel |
|
| สัมผัสที่ทนทาน | โฟสฟอร สีทองแดง | เครื่องเคลือบ nickel |
| กล่อง / โฮสติ้ง | ทองแดง สแตนเลส |
เครื่องเคลือบ nickel |
| เครื่องจับสายไฟฟ้า | สีเหลือง | เครื่องเคลือบ nickel |
| อุปกรณ์กันไฟ | PTFE | |
| ก๊าซเกต | ยางซิลิโคน | |
| ความทนทาน | 500 วงจร | |

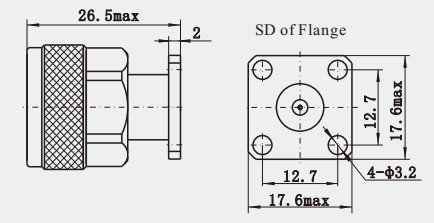

ภาพวาดรายละเอียด
ลักษณะ:
1ความแข็งแรงทางกล: เครื่องเชื่อมประเภท N ผลิตจากวัสดุโลหะที่มีการนําไฟฟ้าที่ดีและความแข็งแรงทางกล. มันไม่ได้เพียงแค่เป็นวงจรสําหรับการส่งสัญญาณแต่ยังมีบทบาทในการติดตั้งและปกป้องส่วนภายในนอกจากนี้ การออกแบบที่คอมแพคต์และการทํางานที่ดีที่สุดของมันยังเป็นทางออกในการเชื่อมต่อที่น่าเชื่อถือสําหรับการส่งสัญญาณ RF หลากหลาย
2พื้นที่ใช้งาน: เครื่องเชื่อม N ถูกใช้อย่างแพร่หลายในด้านการบิน, การบินอวกาศ, ราดาร์, การสื่อสารไมโครเวฟ, การสื่อสารดิจิตอล, อุปกรณ์การแพทย์และสาขาอื่น ๆเนื่องจากการทํางานไฟฟ้าที่ดีและความแข็งแรงทางกล, มันเหมาะสําหรับพื้นที่ที่ต้องการความสามารถในการบรรทุกพลังงานสูง, ผลงาน RF ดีและทํางานกับสายเคเบิลประสาทขนาดใหญ่
3ความเหมาะสม: N เครื่องเชื่อมต่อมีความเหมาะสมกับหลายประเภทของสายเคเบิล, รวมถึงสายเคเบิลครึ่งแข็งและสายเคเบิลยืดหยุ่น, เป็นต้น, ซึ่งทําให้มันสามารถนําไปใช้งานได้อย่างกว้างขวางในการใช้งานจริง.
รายการสินค้า:
| เครื่องปรับรังสี |
| รวมเคเบิล RF |
| ปริมณฑลประปาจากกระจกไปยังโลหะ |
| เครื่องเชื่อม J30J Series |
| เครื่องย่อยหมุนไมโครเวฟ |
| คลื่นนําไปยังตัวปรับอากาศแบบโคอาเซียล |
| สายเชื่อม RF SMA/SSMA |
| เครื่องเชื่อม RF SMP/SSMP |
| เครื่องเชื่อม RF MCX/MMCX |
| เครื่องเชื่อม RF TNC |
| เครื่องเชื่อม RF ประเภท N |
| เครื่องเชื่อม RF BNC เครื่องเชื่อมคลื่นมิลลิเมตร ((2.4mm, 2.92mm) |
การใช้งาน:
1การสื่อสารไมโครเวฟ: ในสาขาสื่อสารไมโครเวฟ เครื่องเชื่อม N ใช้ในการเชื่อมต่อสายส่งไมโครเวฟเพื่อให้แน่ใจว่าการส่งสัญญาณมีประสิทธิภาพและลดการสูญเสียสัญญาณ
2การสื่อสารดิจิทัล ระบบสื่อสารดิจิทัลต้องการการส่งข้อมูลที่รวดเร็วและแม่นยําเครื่องเชื่อมแบบ N และ N ให้คําตอบในการเชื่อมที่จําเป็นเพื่อให้มั่นคงความสมบูรณ์แบบของข้อมูลและความเร็วในการส่ง.
3การวัดไมโครเวฟ: ในอุปกรณ์วัดไมโครเวฟ เครื่องเชื่อมประเภท N ใช้ในการเชื่อมเครื่องมือทดสอบกับอุปกรณ์ที่กําลังทดสอบและผลประกอบการเชื่อมต่อที่แม่นยําของพวกเขามีความสําคัญต่อความแม่นยําของผลการวัด.
การบรรจุและการจัดส่ง:
* กล่องส่งออกมาตรฐาน
* ตามความต้องการของลูกค้า
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของN ประเภท เครื่องเชื่อม, หากเชื่อมที่คุณกําลังใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณมันคือ.
