รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อสินค้า: | คอนเนคเตอร์โคแอกเชียล RF ชนิด N | การชุบ: | ทองเหลือง/นิกเคิล |
|---|---|---|---|
| อุปสรรค: | 50Ω | ช่วงความถี่: | ดีซี~11GHz |
| รุ่น: | N-JB2G-2 | เพศ: | ชาย |
| ความต้านทานของฉนวน: | ≥500MΩ | VSWR: | ≤1.3 |
| เน้น: | N เครื่องเชื่อม RF Coaxial เพศชาย,เครื่องเชื่อม RF Coaxial จากสแตนเลส |
||

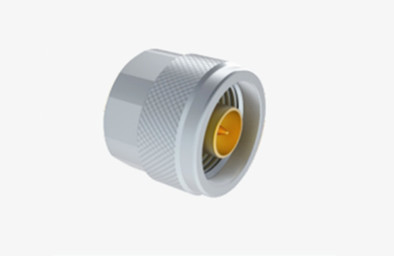

N เครื่องเชื่อม RF Coaxial สแตนเลสแบบผสมผสานเพศชายสําหรับ 2#สายไฟฟ้าครึ่งแข็ง/ยืดหยุ่น
เครื่องเชื่อมประเภท N คือ เครื่องเชื่อมประสาทประกอบด้วยเส้นใยที่โด่งดังด้วยความทนทานที่ดีต่อการสั่นสะเทือน, ผลงานทางไฟฟ้าที่ดีกว่า, และช่วงความถี่ทั่วไปถึง 11GHzเวอร์ชั่นพิเศษของเราสามารถทํางานได้อย่างมีประสิทธิภาพถึง 18GHzคอนเนกเตอร์เหล่านี้สามารถใช้งานได้หลากหลายแบบ และเข้ากันได้กับสายไฟ RF หลายชนิด และใช้กันอย่างมากในภาคต่างๆ เช่น การบิน, การบินอากาศ, ระบบราดาร์, การสื่อสารไมโครเวฟ, การส่งสัญญาณดิจิตอลและในอุปกรณ์ทดสอบและวัด.
เราให้บริการการปรับแต่งสําหรับการหลากหลายของ N-ประเภทของสายประสานและ adapters เพื่อตอบสนองอย่างแม่นยํารายละเอียดลูกค้ารายละเอียด ไม่ว่าคุณต้องการการตั้งค่าตรงหรือมุมขวาตัวเลือกการติดตั้ง flange หรือการติดตั้ง bulkheadเราสามารถปรับเปลี่ยนคําตอบ ให้เหมาะสมกับความต้องการของคุณ
รายละเอียด
| คุณสมบัติไฟฟ้า | ||
| อุปสรรค | 50Ω | |
| ระยะความถี่ | DC ~ 11GHz ((Max.18GHz) | |
| ความดันเฉพาะ | 1000VRMS* ((Max.Sea Level) | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 1500VRMS* ((Max.Sea Level) | |
| ความต้านทานต่อการปิด | ≥ 5000MΩ | |
| ความต้านทานกลาง | ผ่าตัดภายนอก | ≤0.5mΩ |
| คอนดิกเตอร์กลาง | ≤ 1.5mΩ | |
| VSWR | ≤ 1.3 | |
| คุณสมบัติวัสดุและเครื่องกล | ||
| คอนดิกเตอร์ศูนย์ | เพศชาย | แบรส
เครื่องเคลือบ nickel |
| หญิง | โฟสฟอร์ทองแดง
เครื่องเคลือบ nickel |
|
| สัมผัสที่ทนทาน | โฟสฟอร สีทองแดง | เครื่องเคลือบ nickel |
| กล่อง / โฮสติ้ง | ทองแดง สแตนเลส |
เครื่องเคลือบ nickel |
| เครื่องจับสายไฟฟ้า | สีเหลือง | เครื่องเคลือบ nickel |
| อุปกรณ์กันไฟ | PTFE | |
| ก๊าซเกต | ยางซิลิโคน | |
| ความทนทาน | 500 วงจร | |

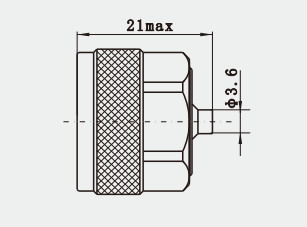

ภาพวาดรายละเอียด
ลักษณะ:
1.สายประสานภายนอก: ปกติทําจากวัสดุโลหะ มีความสามารถในการนําไฟฟ้าและความแข็งแรงทางกลที่ดี ไม่เพียงแค่เป็นวงจรส่งสัญญาณแต่ยังมีบทบาทในการปรับและปกป้องส่วนภายใน.
2. คอนดิกเตอร์ภายใน: ผลิตจากวัสดุโลหะเช่นกัน และคอนดิกเตอร์ภายนอกรวมกันสร้างช่องส่งสัญญาณการออกแบบต้องให้แน่ใจว่า การส่งสัญญาณของความสูญเสียน้อยและประสิทธิภาพสูง.
3. เงื่อนไข: ตั้งอยู่ระหว่างตัวนําภายในและภายนอก, ใช้เพื่อแยกสอง, เพื่อป้องกันสัญญาณการตัดสั้น, วัสดุโดยทั่วไปได้รับการเลือกความมั่นคงคง dielectricความทนทานต่ออุณหภูมิที่ดี.
4.กลไกล็อค: การใช้สายเชื่อมต่อที่มีเส้นใย โดยการหมุนล็อคเพื่อให้เกิดการเชื่อมต่อที่รวดเร็วและน่าเชื่อถือการออกแบบนี้ทําให้เครื่องเชื่อมในสภาพสั่นหรือกระแทกยังสามารถรักษาการเชื่อมต่อที่มั่นคง.
ลักษณะการทํางาน
การใช้งาน:
1อุปกรณ์สื่อสารไร้สาย: เครื่องเชื่อม RF coaxial ประเภท N มีบทบาทสําคัญในอุปกรณ์สื่อสารไร้สายในการเชื่อมต่อและส่งสัญญาณ RFเนื่องจากความกว้างของแบนด์วิททรานซ์, ความสูญเสียต่ํา, การป้องกันสูงและความทนทาน, มันสามารถตอบสนองความต้องการสูงของอุปกรณ์สื่อสารไร้สายสําหรับคุณภาพการส่งสัญญาณ.
2อุปกรณ์อิเล็กทรอนิกส์รถยนต์: ในอุปกรณ์อิเล็กทรอนิกส์รถยนต์, เครื่องเชื่อม RF coaxial ประเภท N ยังถูกใช้อย่างแพร่หลาย.แต่ยังมีความสามารถในการกันฝุ่นและกันน้ํา (IP67)เหมาะสําหรับสภาพแวดล้อมกลางแจ้งที่หลากหลาย
รายการสินค้า:
| เครื่องปรับรังสี |
| รวมเคเบิล RF |
| ปริมณฑลประปาจากกระจกไปยังโลหะ |
| เครื่องเชื่อม J30J Series |
| เครื่องย่อยหมุนไมโครเวฟ |
| คลื่นนําไปยังตัวปรับ Coaxial |
| สายเชื่อม RF SMA/SSMA |
| เครื่องเชื่อม RF SMP/SSMP |
| เครื่องเชื่อม RF MCX/MMCX |
| เครื่องเชื่อม RF TNC |
| เครื่องเชื่อม RF ประเภท N |
| เครื่องเชื่อม RF BNC เครื่องเชื่อมคลื่นมิลลิเมตร ((2.4mm, 2.92mm) |
* กล่องส่งออกมาตรฐาน
* ตามความต้องการของลูกค้า
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของN ประเภท เครื่องเชื่อม, หากเชื่อมที่คุณกําลังใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณมันคือ.
