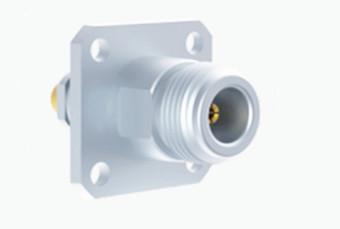

50Ω อัมพาต N หญิง Solder Clamp 4 หลุม Flange RF Coaxial Connector สําหรับ 3 สายไฟฟ้าครึ่งเหนียว / ยืดหยุ่น เพศหญิง
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | คอนเนคเตอร์โคแอกเชียล RF ชนิด N | การชุบ: | ชุบทอง / ชุบนิกเกิล |
|---|---|---|---|
| อุปสรรค: | 50Ω | ช่วงความถี่: | ดีซี~11GHz |
| รุ่น: | N-KFB3 | เพศ: | หญิง |
| เน้น: | เครื่องเชื่อมคลื่น RF Coaxial 4 หลุม,50Ω อัมพาต N แคลมปลอมเพศหญิง,3 สายพานยืดหยุ่น เพศหญิง |
||
N หญิง Solder Clamp 4-หลุม Flange RF โคเอชชียล Connector สําหรับ 3# Semi-rigid/Flexible Cable
เครื่องเชื่อมประเภท N คือ เครื่องเชื่อมแบบโคเอ็กซี่ที่มีเส้นใยที่โด่งดังด้วยความสามารถต่อต้านการสั่นแรงที่แข็งแกร่งและผลงานทางไฟฟ้าที่ดีเยี่ยม โดยมีช่วงความถี่ทั่วไปถึง 11 GHzเวอร์ชั่นพิเศษของเราสามารถรองรับความถี่ถึง 18 GHzคอนเนคเตอร์เหล่านี้มีความหลากหลายและเข้ากันได้กับสายเคเบิล RF หลากหลายชนิด ทําให้มันถูกใช้อย่างแพร่หลายในด้านการบิน, การบินอากาศ, ระบบราดาร์, การสื่อสารไมโครเวฟ, การส่งสัญญาณดิจิตอลและอุปกรณ์ทดสอบและวัด.
เราให้บริการการปรับแต่งสําหรับหลากหลาย N-type เครื่องเชื่อมและตัวปรับ เพื่อตอบสนองความต้องการของลูกค้าเฉพาะเจาะจง
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| คุณสมบัติไฟฟ้า | ||
| อุปสรรค | 50Ω | |
| ระยะความถี่ | DC ~ 11GHz ((Max.18GHz) | |
| ความดันเฉพาะ | 1000VRMS* ((Max.Sea Level) | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 1500VRMS* ((Max.Sea Level) | |
| ความต้านทานต่อการปิด | ≥ 5000MΩ | |
| ความต้านทานกลาง | ผ่าตัดภายนอก | ≤0.5mΩ |
| คอนดิกเตอร์กลาง | ≤ 1.5mΩ | |
| VSWR | ≤ 1.3 | |
| คุณสมบัติวัสดุและเครื่องกล | ||
| คอนดิกเตอร์ศูนย์ | เพศชาย | แบรส
เครื่องเคลือบ nickel |
| หญิง | โฟสฟอร์ทองแดง
เครื่องเคลือบ nickel |
|
| สัมผัสที่ทนทาน | โฟสฟอร สีทองแดง | เครื่องเคลือบ nickel |
| กล่อง / โฮสติ้ง | ทองแดง สแตนเลส |
เครื่องเคลือบ nickel |
| เครื่องจับสายไฟฟ้า | สีเหลือง | เครื่องเคลือบ nickel |
| อุปกรณ์กันไฟ | PTFE | |
| ก๊าซเกต | ยางซิลิโคน | |
| ความทนทาน | 500 วงจร | |

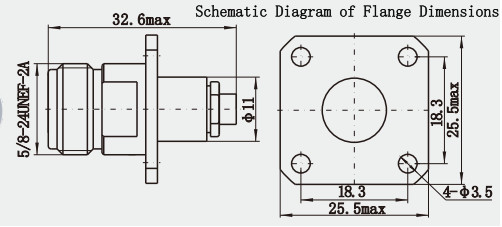

ภาพวาดรายละเอียด
ลักษณะ:
1.สายประสานภายนอก: ปกติทําจากวัสดุโลหะ มีความสามารถในการนําไฟฟ้าและความแข็งแรงทางกลที่ดี ไม่เพียงแค่เป็นวงจรส่งสัญญาณแต่ยังมีบทบาทในการปรับและปกป้องส่วนภายใน.
2.ตัวนําภายใน: ผลิตจากวัสดุโลหะเช่นกัน และตัวนําภายนอกรวมกันสร้างช่องส่งสัญญาณการออกแบบต้องให้แน่ใจว่า การส่งสัญญาณของความสูญเสียน้อยและประสิทธิภาพสูง.
3.ไอโซเลเตอร์: ตั้งอยู่ระหว่างตัวนําภายในและภายนอก, ใช้เพื่อแยกสอง, เพื่อป้องกันสัญญาณสั้นวงจร, วัสดุโดยทั่วไปได้รับการเลือกความมั่นคงคง dielectricความทนทานต่ออุณหภูมิที่ดี.
4กลไกล็อค: การใช้สายเชื่อมต่อแบบหมุน โดยการหมุนล็อคเพื่อให้เกิดการเชื่อมต่อที่รวดเร็วและน่าเชื่อถือการออกแบบนี้ทําให้เครื่องเชื่อมในสภาพสั่นหรือกระแทกยังสามารถรักษาการเชื่อมต่อที่มั่นคง.
การใช้งาน:
1อุปกรณ์สื่อสารไร้สาย: เครื่องเชื่อม RF coaxial แบบ N มีบทบาทสําคัญในอุปกรณ์สื่อสารไร้สายสําหรับเชื่อมและส่งสัญญาณ RFเนื่องจากความกว้างของแบนด์วิททรานซ์, ความสูญเสียต่ํา, การป้องกันสูงและความทนทาน, มันสามารถตอบสนองความต้องการสูงของอุปกรณ์สื่อสารไร้สายสําหรับคุณภาพการส่งสัญญาณ.
2.อากาศ: ในสาขาอากาศอากาศ, เครื่องเชื่อม RF coaxial แบบ N ยังมีบทบาทสําคัญ. มันสามารถทนต่อสภาพแวดล้อมที่รุนแรง, เช่น อุณหภูมิสูง, อุณหภูมิต่ํา, ความชื้น, ฯลฯและรักษาสภาพการทํางานที่มั่นคงเพื่อให้แน่ใจว่าความน่าเชื่อถือของการส่งสัญญาณ.
3ระบบเรดาร์: เนื่องจากเครื่องเชื่อม RF coaxial แบบ N รองรับช่วงความถี่สัญญาณสูงถึง 18GHz พวกเขายังถูกใช้อย่างแพร่หลายในระบบเรดาร์มันสามารถตอบสนองความต้องการของระบบราดาร์สําหรับการส่งสัญญาณความถี่สูง.
4อุปกรณ์การทดสอบ: เครื่องเชื่อม RF coaxial แบบ N ยังเป็นส่วนที่จําเป็นของอุปกรณ์การทดสอบวิธีเชื่อมต่อหลายแบบและความเข้ากันได้ดีทําให้มันสามารถตอบสนองความต้องการของกรณีทดสอบที่แตกต่างกัน.
รายการสินค้า:
| เครื่องปรับรังสี |
| รวมเคเบิล RF |
| ปริมณฑลประปาจากกระจกไปยังโลหะ |
| เครื่องเชื่อม J30J Series |
| เครื่องย่อยหมุนไมโครเวฟ |
| คลื่นนําไปยังตัวปรับอากาศแบบโคอาเซียล |
| สายเชื่อม RF SMA/SSMA |
| เครื่องเชื่อม RF SMP/SSMP |
| เครื่องเชื่อม RF MCX/MMCX |
| เครื่องเชื่อม RF TNC |
| เครื่องเชื่อม RF ประเภท N |
| เครื่องเชื่อม RF BNC เครื่องเชื่อมคลื่นมิลลิเมตร ((2.4mm, 2.92mm) |
การบรรจุและการจัดส่ง:
* กล่องส่งออกมาตรฐาน
* ตามความต้องการของลูกค้า
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของN ประเภท เครื่องเชื่อม, หากเชื่อมที่คุณกําลังใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณมันคือ.
