รายละเอียดสินค้า:
การชำระเงิน:
|

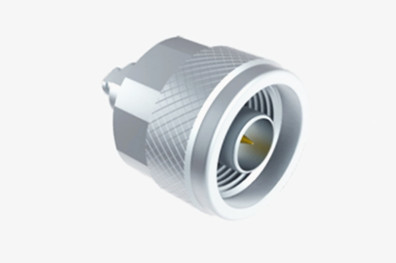

| ชื่อสินค้า: | คอนเนคเตอร์โคแอกเชียล RF ชนิด N | การชุบ: | ชุบนิเกิล |
|---|---|---|---|
| VSWR: | ≤1.3 | ช่วงความถี่: | ดีซี~11GHz |
| รุ่น: | N-J506G | อุปสรรค: | 50Ω |
| เน้น: | เครื่องเชื่อม RF Coaxial ประเภท N,MF108A เครื่องเชื่อม RF โคอาเซียล,CXN3506 RF Coaxial Connector เครื่องเชื่อมต่อ |
||
เครื่องเชื่อมสาย N ได้ถูกออกแบบและผลิตอย่างละเอียด เพื่อตอบสนองความจํากัดของ MIL-C-39012 โดยใช้สายเชื่อมต่อแบบมีเชือกและใช้อากาศเป็นสื่อแบบตัดไฟฟ้าการออกแบบนี้ทําให้การทํางานไฟฟ้าที่โดดเด่นได้ถึงความถี่ 11GHzคอนเนกเตอร์ความแม่นยําของบริษัทของเราสามารถรองรับความถี่ถึง 18GHz และเข้ากันได้กับสายสายวิทยุความถี่ที่หลากหลายคอนเนกเตอร์เหล่านี้ได้รับความนับถือสูงสําหรับความทนทานแรงกระแทกที่โดดเด่นของพวกเขา, ความน่าเชื่อถือและความสามารถในแบนด์วิดท์ที่กว้างขวางและการวัดไมโครเวฟนอกจากนี้ เครื่องเชื่อมประเภท N ก็ถูกใช้เป็นเครื่องเชื่อมอินเตอร์เฟซในการทดสอบ และถูกนําไปใช้ในเครื่องมือทดสอบต่างๆ
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| คุณสมบัติไฟฟ้า | ||
| อุปสรรค | 50Ω | |
| ระยะความถี่ | DC ~ 11GHz ((Max.18GHz) | |
| ความดันเฉพาะ | 1000VRMS* ((Max.Sea Level) | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 1500VRMS* ((Max.Sea Level) | |
| ความต้านทานต่อการปิด | ≥ 5000MΩ | |
| ความต้านทานกลาง | ผ่าตัดภายนอก | ≤0.5mΩ |
| คอนดิกเตอร์กลาง | ≤ 1.5mΩ | |
| VSWR | ≤ 1.3 | |
| คุณสมบัติวัสดุและเครื่องกล | ||
| คอนดิกเตอร์ศูนย์ | เพศชาย | เนื้อทองแดง |
| หญิง | โฟสฟอร์ ทองแดง ทองคํา | |
| สัมผัสที่ทนทาน | โฟสฟอร สีทองแดง | เครื่องยนต์ |
| กล่อง / โฮสติ้ง | ทองแดง สแตนเลส | ทองเคลือบ Passivation |
| เครื่องจับสายไฟฟ้า | สีเหลือง | เครื่องเคลือบ nickel |
| อุปกรณ์กันไฟ | PTFE | |
| ก๊าซเกต | ยางซิลิโคน | |
| ความทนทาน | 500 วงจร | |

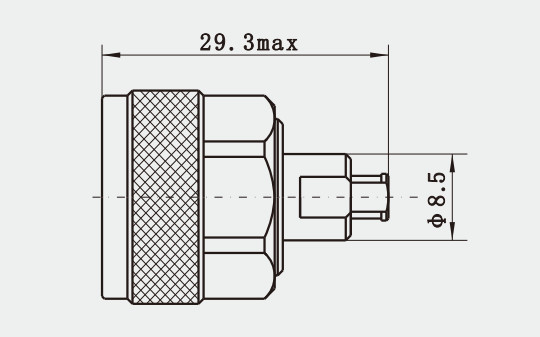

ภาพวาดรายละเอียด
ลักษณะ
1วัสดุและความทนทาน:
วัตถุดิบของเครื่องเชื่อมประเภท N สามารถเป็นทองแดงหรือสแตนเลส สแตนเลสประเภท N ที่ทําจากสแตนเลสมักมีความทนทานและมีต้นทุนในการผลิตมากกว่า
2การสร้างและประเภท:
เครื่องเชื่อมประเภท N มีโครงสร้างที่แข็งแกร่ง และมักจะใช้ในสภาพแวดล้อมการทํางานที่รุนแรงหรือในพื้นที่ทดสอบที่ต้องการการติดและถอดต่อซ้ํา ๆ
มันถูกแบ่งเป็นชายหรือหญิง และสไตล์มีให้เลือกในแบบมาตรฐานหรือแบบกลับกัน
รูปทรงถูกแบ่งเป็นแบบตรงหรือมุมขวา รวมถึงชนิดขั้ว 4 หลุม, ประเภทกดใส่, ประเภทหุ้ม, ประเภทแผ่น 2 หลุม, ประเภทแผ่น 4 หลุม, หรือประเภทไม่มีภาระและหลายประเภทอื่น ๆ
การใช้งาน
1อุปกรณ์สื่อสาร: เครื่องเชื่อมประเภท N ใช้ในอุปกรณ์สื่อสารต่างๆ รวมถึงอุปกรณ์ไมโครเวฟและระบบสื่อสารดิจิตอลพวกเขาอํานวยความสะดวกในการเชื่อมต่อสายไฟฟ้า RF หรือสายไมโครสตริปภายในวงจร RF.
2อุปกรณ์ทดสอบ: เนื่องจากผลงานการป้องกันที่ดีเครื่องเชื่อมประเภท N มักถูกใช้ในอุปกรณ์ทดสอบและวัด เพื่อรับรองการส่งสัญญาณที่แม่นยําและป้องกันการรบกวนของไฟฟ้าแม่เหล็ก.
3การบินอวกาศ: เครื่องเชื่อมประเภท N ถูกใช้อย่างมากในระบบการสื่อสารทางทหาร, การบินอวกาศ, และระบบการปล่อยพื้นดิน เนื่องจากความน่าเชื่อถือสูงและความทนทานต่อการสั่นแรงที่แข็งแรง
4อุปกรณ์ไร้สาย: ในการใช้งานพิเศษที่ต้องการระดับการป้องกันสูง เช่น อุณหภูมิ, ความดัน, หรือสภาพแวดล้อมการสั่นสะเทือน N-type connector เป็นตัวเลือกที่เหมาะสม
5. แอนเทนนาและระบบราดาร์: เครื่องเชื่อมประเภท N ยังพบได้ทั่วไปในระบบแอนเทนนาและราดาร์เพื่อให้แน่ใจว่าการส่งสัญญาณคงที่และการเชื่อมต่อการสื่อสารที่มีคุณภาพสูง
6อุปกรณ์ทางการแพทย์: ในอุปกรณ์ทางการแพทย์ความแม่นยําสูงบางชนิด เครื่องเชื่อมประเภท N อาจใช้ในการเชื่อมเซ็นเซอร์และส่งสัญญาณ โดยเฉพาะในแอปพลิเคชั่นที่ต้องการ เครื่องเชื่อมขนาดเล็ก
รายการสินค้า
| เครื่องปรับรังสี |
| รวมเคเบิล RF |
| ปริมณฑลประปาจากกระจกไปยังโลหะ |
| เครื่องเชื่อม J30J Series |
| เครื่องย่อยหมุนไมโครเวฟ |
| คลื่นนําไปยังตัวปรับ Coaxial |
| สายเชื่อม RF SMA/SSMA |
| เครื่องเชื่อม RF SMP/SSMP |
| เครื่องเชื่อม RF MCX/MMCX |
| เครื่องเชื่อม RF TNC |
| เครื่องเชื่อม RF ประเภท N |
| เครื่องเชื่อม RF BNC เครื่องเชื่อมคลื่นมิลลิเมตร ((2.4mm, 2.92mm) |
* กล่องส่งออกมาตรฐาน
* ตามความต้องการของลูกค้า
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของN ประเภท เครื่องเชื่อม, หากเชื่อมที่คุณกําลังใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณมันคือ.
