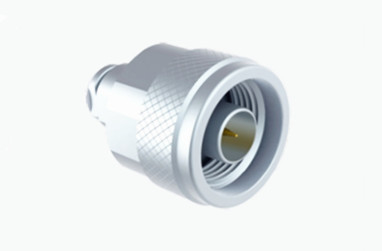

N Series Male Solder Clamp RF Coaxial Connector สําหรับเคเบิล CXN3507/MF363A

ภาพใหญ่ : N Series Male Solder Clamp RF Coaxial Connector สําหรับเคเบิล CXN3507/MF363A ราคาถูกที่สุด

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	ELT (Elite)
ได้รับการรับรอง:	ISO-9001-2015
หมายเลขรุ่น:	N-J507G-1

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	100 ชิ้น
ราคา:	negotiable
รายละเอียดการบรรจุ:	กล่องส่งออกมาตรฐาน
เวลาการส่งมอบ:	ภายใน 5-7 วันทำการ (สำหรับหุ้น)
เงื่อนไขการชำระเงิน:	T/T, L/C, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต:	1,000,000 ชิ้นต่อเดือน

ติดต่อ

รายละเอียดสินค้า

ชื่อสินค้า:	คอนเนคเตอร์โคแอกเชียล RF ชนิด N	การชุบ:	ชุบทอง / ชุบนิกเกิล
VSWR:	≤1.3	ช่วงความถี่:	ดีซี~11GHz
รุ่น:	N-J507G-1	อุปสรรค:	50Ω
เน้น:	CXN3507/MF363A เครื่องเชื่อม RF Coaxial , เครื่องเชื่อม RF Coaxial N Series , เครื่องเชื่อม RF Coaxial Connector

N Series Male Solder Clamp RF Coaxial Connector สําหรับเคเบิล CXN3507/MF363A

เครื่องเชื่อมประเภท N คือ เครื่องเชื่อมแบบโคอาเซียลที่มีเส้นใยที่โด่งดังด้วยผลการทํางานที่ปราศจากการสั่นสะเทือนที่ดีที่สุดและคุณสมบัติไฟฟ้า โดยทั่วไปรองรับช่วงความถี่ถึง 11GHzเครื่องเชื่อมของเราขยายช่วงนี้ไปถึง 18GHzมันเข้ากันได้กับสายไฟ RF หลากหลายชนิด และถูกใช้อย่างแพร่หลายในด้านการบิน, ราดาร์, ไมโครเวฟ, การสื่อสารดิจิตอล และเครื่องมือทดสอบและวัด

เรายังนําเสนอตัวเลือกการปรับแต่งสําหรับเครื่องเชื่อมชนิด N และตัวปรับเปลี่ยนที่แตกต่างกัน เพื่อตอบสนองความต้องการของลูกค้าเครื่องติดตั้งฟลานจ์หรือเครื่องติดตั้งแผงเราสามารถตอบสนองความต้องการของคุณได้

รายละเอียด

หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า

คุณสมบัติไฟฟ้า
อุปสรรค	50Ω
ระยะความถี่	DC ~ 11GHz ((Max.18GHz)
ความดันเฉพาะ	1000VRMS* ((Max.Sea Level)
โดเลคทริก ความตึงเครียด-ความต้านทาน	1500VRMS* ((Max.Sea Level)
ความต้านทานต่อการปิด	≥ 5000MΩ
ความต้านทานกลาง	ผ่าตัดภายนอก	≤0.5mΩ
	คอนดิกเตอร์กลาง	≤ 1.5mΩ
VSWR	≤ 1.3
คุณสมบัติวัสดุและเครื่องกล
คอนดิกเตอร์ศูนย์	เพศชาย	เนื้อทองแดง
	หญิง	โฟสฟอร์ ทองแดง ทองคํา
สัมผัสที่ทนทาน	โฟสฟอร สีทองแดง	เครื่องยนต์
กล่อง / โฮสติ้ง	ทองแดง สแตนเลส	ทองเคลือบ Passivation
เครื่องจับสายไฟฟ้า	สีเหลือง	เครื่องเคลือบ nickel
อุปกรณ์กันไฟ	PTFE
ก๊าซเกต	ยางซิลิโคน
ความทนทาน	500 วงจร

ลักษณะ

1. เครื่องเชื่อมประเภท N มีให้เลือกในรูปแบบการสิ้นสุดที่หลากหลาย, รวมถึง snap/solder, snap/solder (สแตตติกคอนเทค), crimp/solder, field replaceable, soldered หรือ soldered/soldered
2สถานการณ์การใช้งาน:

เครื่องเชื่อมประเภท N เหมาะสําหรับสายเคเบิลประเภทโคเอชเชียลหลากหลายประเภท รวมถึงสายที่มีความสูญเสียน้อย
มันโดดเด่นในสถานที่ที่ต้องการพลังงานสูงและประสิทธิภาพสูง และเหมาะสําหรับการใช้งานกับสายไฟขนาดใหญ่ที่มีการสูญเสียน้อย
มันถูกใช้อย่างแพร่หลายในราดาร์ การสื่อสาร การส่งข้อมูล และอุปกรณ์อากาศ

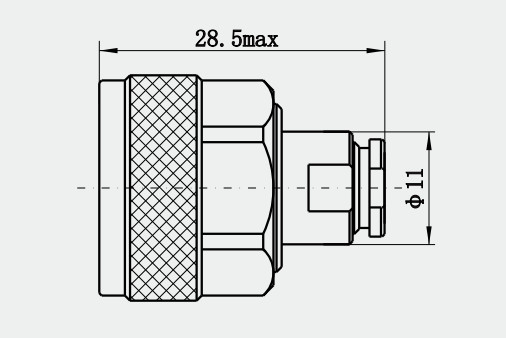

ภาพวาดรายละเอียด

N Series Male Solder Clamp RF Coaxial Connector สําหรับเคเบิล CXN3507/MF363A 0

N Series Male Solder Clamp RF Coaxial Connector สําหรับเคเบิล CXN3507/MF363A 1

การใช้งาน

1อุปกรณ์อุตสาหกรรม: ในระบบอัตโนมัติและควบคุมอุตสาหกรรม เครื่องเชื่อม N ใช้ในการเชื่อมเซ็นเซอร์เครื่องควบคุมและอุปกรณ์อื่น ๆ เพื่อรับประกันความแม่นยําและความมั่นคงของการส่งสัญญาณ.

2สภาพแวดล้อมทางทะเล: เครื่องเชื่อม N ที่ทนต่อสภาพแวดล้อมทางทะเลถูกออกแบบมาสําหรับอุปกรณ์สํารวจทางทะเลและระบบสื่อสารใต้น้ํามีโครงสร้างกันน้ําและวัสดุทนทานต่อการกัดกร่อน.

3อุปกรณ์ทดสอบและวัด:เครื่องเชื่อมประเภท N ใช้ในห้องปฏิบัติการและสภาพแวดล้อมการทดสอบเพื่อเชื่อมอุปกรณ์การทดสอบ และรองรับการติดต่อและถอดต่อซ้ําเพื่อรับรองความน่าเชื่อถือของกระบวนการทดสอบ.

4. การถ่ายทอดทีวี: ในระบบการถ่ายทอดทีวี การเชื่อม N ใช้ในการเชื่อมต่อเครื่องส่ง, เครื่องรับและแอนเทนนาเพื่อรองรับการถ่ายทอดสัญญาณวีดีโอและเสียงที่มีคุณภาพสูง
