รายละเอียดสินค้า:
การชำระเงิน:
|

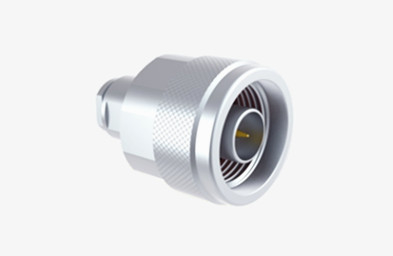

| ชื่อสินค้า: | คอนเนคเตอร์โคแอกเชียล RF ชนิด N | การชุบ: | ชุบทอง / ชุบนิกเกิล |
|---|---|---|---|
| อุปสรรค: | 50Ω | ช่วงความถี่: | ดีซี~11GHz |
| รุ่น: | N-J416G-1 | เพศ: | ชาย |
| เน้น: | N เครื่องเชื่อม RF Coaxial เพศชาย,เครื่องเชื่อม RF Coaxial จากสแตนเลส,MF147B สายเชื่อม RF Coaxial |
||
เครื่องเชื่อมประเภท N คือ เครื่องเชื่อมประสาทประกอบด้วยเส้นใยที่โด่งดังด้วยความสามารถในการป้องกันการสั่นสะเทือนที่ดีที่สุดและผลงานทางไฟฟ้าที่มีช่วงความถี่ทั่วไปถึง 11 GHzเครื่องเชื่อมแบบ N ของเราสามารถรองรับความถี่สูงถึง 18 GHzมันเข้ากันได้กับสายไฟ RF หลากหลายชนิด และใช้กันทั่วไปในด้านการบิน, การบินอวกาศ, ราดาร์, ไมโครเวฟ, การสื่อสารดิจิตอล และอุปกรณ์ทดสอบและวัด
เรานําเสนอการปรับแต่งสําหรับประเภทต่าง ๆ ของ N-ประเภทของเชื่อมและตัวปรับ เพื่อตอบสนองความต้องการของลูกค้าที่หลากหลาย ไม่ว่าคุณต้องการการตั้งค่าตรงหรือมุมขวาตัวเลือกการติดตั้ง flange หรือการติดตั้ง bulkheadเราสามารถตอบสนองความต้องการเฉพาะของคุณได้
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| คุณสมบัติไฟฟ้า | ||
| อุปสรรค | 50Ω | |
| ระยะความถี่ | DC ~ 11GHz ((Max.18GHz) | |
| ความดันเฉพาะ | 1000VRMS* ((Max.Sea Level) | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 1500VRMS* ((Max.Sea Level) | |
| ความต้านทานต่อการปิด | ≥ 5000MΩ | |
| ความต้านทานกลาง | ผ่าตัดภายนอก | ≤0.5mΩ |
| คอนดิกเตอร์กลาง | ≤ 1.5mΩ | |
| VSWR | ≤ 1.3 | |
| คุณสมบัติวัสดุและเครื่องกล | ||
| คอนดิกเตอร์ศูนย์ | เพศชาย | เนื้อทองแดง |
| หญิง | โฟสฟอร์ ทองแดง ทองคํา | |
| สัมผัสที่ทนทาน | โฟสฟอร สีทองแดง | เครื่องยนต์ |
| กล่อง / โฮสติ้ง | ทองแดง สแตนเลส | ทองเคลือบ Passivation |
| เครื่องจับสายไฟฟ้า | สีเหลือง | เครื่องเคลือบ nickel |
| อุปกรณ์กันไฟ | PTFE | |
| ก๊าซเกต | ยางซิลิโคน | |
| ความทนทาน | 500 วงจร | |

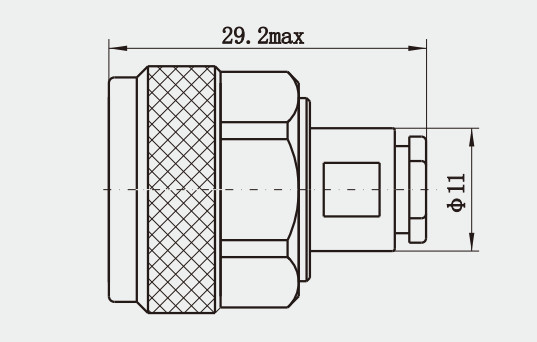

ภาพวาดรายละเอียด
ลักษณะ:
1ระยะความถี่: เครื่องเชื่อมประเภท N รองรับสัญญาณในระยะความถี่ 0 ถึง 11 GHz โดยมีแบบที่ขยายให้ได้ถึง 18 GHzซึ่งทําให้มันดีเยี่ยมในการใช้งานความถี่สูง และตอบสนองความต้องการของระบบสื่อสารและราดาร์ที่ทันสมัย.
2รายละเอียดความจํากัด: รายละเอียดความจํากัดของเครื่องเชื่อม N ปกติเป็น 50 โอม ซึ่งเป็นหนึ่งในค่าความจํากัดที่ใช้กันทั่วไปในสนาม RFช่วยให้มั่นคงและมีประสิทธิภาพในการส่งสัญญาณ.
การใช้งาน:
1การก่อสร้างสถานีฐาน: เครื่องเชื่อมประเภท N ใช้ในโมดูลรังสี RF ของสถานีฐาน เพื่อรับประกันความมั่นคงและความน่าเชื่อถือในการส่งสัญญาณ
2การถ่ายทอดไมโครเวฟ: ในระบบถ่ายทอดไมโครเวฟ เครื่องเชื่อม N ใช้ในการเชื่อมต่อแอนเทนเน่กับอุปกรณ์ถ่ายทอด/รับ เพื่อให้เส้นทางการถ่ายทอดสัญญาณมีประสิทธิภาพ
รายการสินค้า:
| เครื่องปรับรังสี |
| คลื่นนําไปยังตัวปรับอากาศแบบโคอาเซียล |
| ปริมณฑลประปาจากกระจกไปยังโลหะ |
| เครื่องเชื่อม J30J Series |
| เครื่องย่อยหมุนไมโครเวฟ |
| เครื่องเชื่อม RF MCX/MMCX |
| สายเชื่อม RF SMA/SSMA |
| เครื่องเชื่อม RF SMP/SSMP |
| เครื่องเชื่อมคลื่นมิลลิเมตร ((2.4mm, 2.92mm) |
| เครื่องเชื่อม RF TNC |
| เครื่องเชื่อม RF ประเภท N |
| เครื่องเชื่อม RF BNC |
* กล่องส่งออกมาตรฐาน
* ตามความต้องการของลูกค้า
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของN ประเภท เครื่องเชื่อม, หากเชื่อมที่คุณกําลังใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณมันคือ.
