รายละเอียดสินค้า:
การชำระเงิน:
|

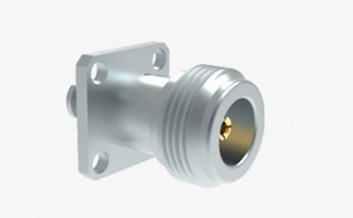

| ชื่อสินค้า: | คอนเนคเตอร์โคแอกเชียล RF ชนิด N | การชุบ: | ทองเหลือง/นิกเคิล |
|---|---|---|---|
| อุปสรรค: | 50Ω | ช่วงความถี่: | ดีซี~11GHz |
| รุ่น: | N-KF507G-2 | เพศ: | หญิง |
| เน้น: | เครื่องเชื่อม RF เพศเมียชนิด N,เครื่องเชื่อม RF CXN3507,เครื่องเชื่อม RF M363A |
||
เครื่องเชื่อมสาย N ซีรีย์ถูกออกแบบและผลิตตามมาตรฐาน MIL-C-39012 โดยใช้สายเชื่อมสายและอากาศเป็นสื่อดียิเลคทริกเครื่องเชื่อมเหล่านี้ให้ผลงานไฟฟ้าที่ดีกว่า ผ่านความถี่ที่ถึง 11GHzเครื่องเชื่อมที่ออกแบบให้มีความแม่นยําของเราขยายระยะนี้ไปถึง 18GHz ที่น่าประทับใจ และสามารถปรับตัวได้กับสายไฟฟ้าคลื่นวิทยุที่หลากหลายความน่าเชื่อถือสูง, ความถี่ความถี่ที่กว้างขวาง, และประโยชน์เพิ่มเติม, พวกเขามีการใช้งานที่กว้างขวางในภาคต่างๆ เช่น การบิน, ท้องอากาศ, ระบบราดาร์, การสื่อสารไมโครเวฟ,การโทรคมนาคมดิจิตอลและการวัดไมโครเวฟ
นอกจากนี้ เครื่องเชื่อมประเภท N ก็เป็นเครื่องเชื่อมหน้าทดสอบที่แพร่หลาย ใช้กันอย่างมากในเครื่องมือทดสอบและวัด
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| คุณสมบัติไฟฟ้า | ||
| อุปสรรค | 50Ω | |
| ระยะความถี่ | DC ~ 11GHz ((Max.18GHz) | |
| ความดันเฉพาะ | 1000VRMS* ((Max.Sea Level) | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 1500VRMS* ((Max.Sea Level) | |
| ความต้านทานต่อการปิด | ≥ 5000MΩ | |
| ความต้านทานกลาง | ผ่าตัดภายนอก | ≤0.5mΩ |
| คอนดิกเตอร์กลาง | ≤ 1.5mΩ | |
| VSWR | ≤ 1.3 | |
| คุณสมบัติวัสดุและเครื่องกล | ||
| คอนดิกเตอร์ศูนย์ | เพศชาย | เนื้อทองแดง |
| หญิง | โฟสฟอร์ ทองแดง ทองคํา | |
| สัมผัสที่ทนทาน | โฟสฟอร สีทองแดง | เครื่องยนต์ |
| กล่อง / โฮสติ้ง | ทองแดง สแตนเลส | ทองเคลือบ Passivation |
| เครื่องจับสายไฟฟ้า | สีเหลือง | เครื่องเคลือบ nickel |
| ก๊าซเกต | ยางซิลิโคน | |
| อุปกรณ์กันไฟ | PTFE | |
| ความทนทาน | 500 วงจร | |

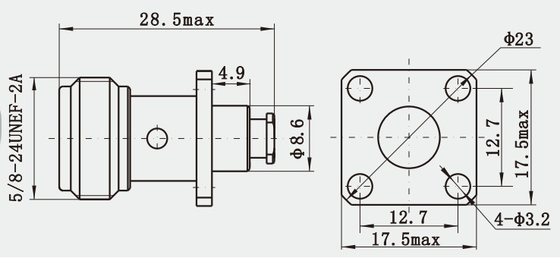

ภาพวาดรายละเอียด
ลักษณะ:
1ลักษณะและโครงสร้าง: เครื่องเชื่อมประเภท N มีโปรไฟลตรงหรือมุมขวา รวมถึงแผ่นขอบ 4 หลุม, พริสอิน, แบลคิว, แผ่น 2 หลุม, แผ่น 4 หลุมหรือชนิดที่ไม่เหมาะสม เพื่อตอบสนองความต้องการในการติดตั้งและการใช้งานที่แตกต่างกันด้วยโครงสร้างที่แข็งแกร่ง มันถูกใช้ในสภาพแวดล้อมการทํางานที่ยากลําบากหรือพื้นที่ทดสอบที่ต้องการการติดต่อและถอดต่อซ้ํา
2วิธีการปิด: N เครื่องเชื่อมมีให้เลือกในวิธีการปิดหลากหลาย, รวมถึง snap / solder, snap / solder (สแตตติกสัมผัส), crimp / solder, สนามเปลี่ยน, soldered,หรือผสมผสาน/ผสมผสาน, ให้ตัวเลือกการเชื่อมต่อที่ยืดหยุ่น
การใช้งาน:
1การสื่อสารผ่านดาวเทียม: ในระบบสื่อสารผ่านดาวเทียมเครื่องเชื่อมประเภท N ใช้ในการเชื่อมต่อสายสื่อสารระหว่างสถานีบนพื้นดินและดาวเทียม เพื่อรับประกันประสิทธิภาพและความปลอดภัยของการถ่ายทอดข้อมูล.
2อุปกรณ์เครื่องบิน: อุปกรณ์เครื่องบิน เช่น ระบบนําทาง ระบบสื่อสาร เป็นต้น ยังใช้เครื่องเชื่อมประเภท N เป็นอย่างมากเพื่อรับมือกับสภาพแวดล้อมการทํางานที่ยากลําบาก
รายการสินค้า:
| เครื่องปรับรังสี |
| รวมเคเบิล RF |
| สายเชื่อม RF SMA/SSMA |
| เครื่องเชื่อม J30J Series |
| เครื่องย่อยหมุนไมโครเวฟ |
| คลื่นนําไปยังตัวปรับ Coaxial |
| เครื่องเชื่อม RF MCX/MMCX |
| เครื่องเชื่อม RF SMP/SSMP |
| ปริมณฑลประปาจากกระจกไปยังโลหะ |
| เครื่องเชื่อม RF TNC |
| เครื่องเชื่อม RF ประเภท N |
| เครื่องเชื่อมคลื่นมิลลิเมตร ((2.4mm, 2.92mm) |
* กล่องส่งออกมาตรฐาน
* ตามความต้องการของลูกค้า
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของN ประเภท เครื่องเชื่อม, หากเชื่อมที่คุณกําลังใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณมันคือ.
